江苏南通10kV电缆停电识别测试报告

关键词：近端验证，增益调节，铠装接地

难易程度：★☆☆

一、测试前准备

表1 测试基本信息

二、测试原理

1.电流流经金属导体时，就会产生相应的磁场。图2所示的是向线芯与金属护层之间注入电流信号的接线等效电路图，从图中可知，电流从线芯进入，经金属护层与大地返回。线芯与金属护层都是金属导体，通过电流时都会产生相应的磁场，但线芯与金属护层中的电流方向是相反的，其产生的磁场方向也必是相反的，如果两者中的电流值相等，磁场就会相互抵消，在电缆周围就不会有相应的磁场。因此，如想使电流信号在电缆周围产生磁场，流经线芯与金属护层的电流值就不能相等，必须有一部分电流从其它导体分流，这里的其它导体就是大地，从大地中分流的电流I，是路径探测的关键，I，越大，电缆周围的磁场就越大。

2. 如下图3所示，发射机通过电缆一相线芯与大地构成回路（不可相间构成回路），为避免铠装回流抵消磁场，拆除铠装接地线，接收机连接柔性夹钳，卡住目标电缆即可完成识别。

图3 接线原理图

三、测试过程

(一)：仪器接线

1. 在环网柜一侧施加HCI发射机信号，如下图4、5所示，选择电缆任意一相，拆除肘型头后，将设备红色输出线接入线芯，测试接地与保护接地均接入系统大地。

   图4 仪器现场接线

   图5 保护接地与测试接地

2. 电缆另一侧配电室内线芯已全部接地，被测电缆线芯与大地的测试回路已形成，接线完毕；

3. 打开发射机电源开关，回路指示灯亮绿灯，说明回路合格，可以进行测试；

（二）：近端验证

1. 已知发射机亮绿灯可以正常输出，为保证接收机接收正常，在前往远端识别前，需进行近端验证，通过上图4可以看出，该电缆电缆本体及铠装地线均在环网柜间隔下方，此时接收夹钳只能卡在电缆终端指套上方位置；

2. 如图6所示，将接收夹钳卡住已知待测电缆一相绝缘外侧，夹钳箭头方向指向远端（电流发出的方向），调节接收机合适增益，使接收机正常显示“目标电缆”，同时左上角信号大小显示刚好满格，此时增益调节为2档，近端验证完毕；

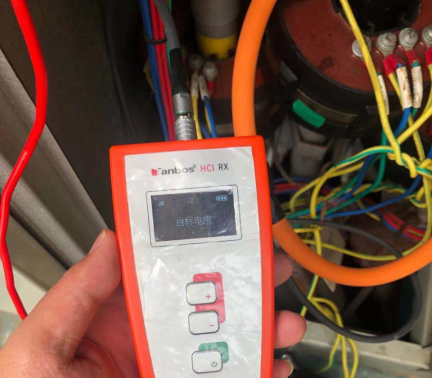

   图6 近端接收机正向显示

（三）：远端识别

1.前往远端电缆沟道内进行识别，如下图7所示，将接收夹钳分别卡在两条待测电缆上，一条电缆显示“无信号”，一条电缆显示“目标电缆”，但接收机左上角信号大小仅有1格，如下图7所示，与近端验证时的显示差别较大，此时尚不能立刻做出判断；

   图7 目标电缆显示

2.决定回到环网柜侧拆除电缆铠装地线后再进行尝试，但如上图4所示，环网柜内电缆间隔较小，电缆指套及铠装地线均在间隔下方电缆沟内，如下图8所示，现场铠装地线不便拆除，于是决定重新近端验证；

   图8 铠装地线位置

3.此时接收夹钳不套在间隔内电缆单相绝缘外，而是在下方电缆沟道内，将接收夹钳卡在目标电缆本体上（包含电缆铠装），接收机开机，增益仍是2档时，屏幕显示目标电缆，信号大小变为1格，调整增益大小到7档后，接收信号大小
