江苏南京10kV电缆故障测试报告

发表时间:2021-10-14 09:49

关键词:高阻故障,接头故障,无有效波形,无放电声音

难易程度:★★☆

一、测试前准备



图1 使用仪器

二、测试过程

(一):判断故障性质

使用绝缘摇表对被测电缆ABC三相进行测试,发现A相绝缘为零,B相绝缘为20MΩ,C相绝缘40MΩ,用万用表进行复测,发现A相绝缘为3KΩ,即发生A相高阻接地故障,判断A相为高阻故障相。用通断实验法测试发现ABC三相均未断线。

(二):故障预定位

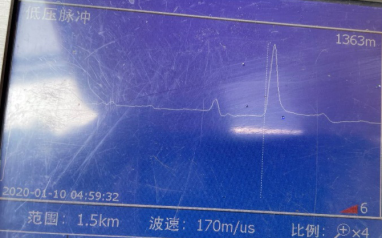

1.首先用WL20低压脉冲法测试相对完好相B相的电缆全长,得到全长波形并显示距离为:1363m,如下图2所示,同时发现全长波形前存在接头反射波形,在750m左右有中间接头位置;

   图2 B相全长波形图

2.其次用脉冲电流法测试故障相A相,发现A相得不到有效波形(连续衰减的负脉冲波形),出现的波形无规律,如下图3所示;

   图3 A相脉冲电流波形图


3.最后用电桥法测试A相故障距离,发现A相故障距离为758.5m,且多次复测数值偏差不大,均为750m左右。如图4所示。由此可以判断故障位置为750m中间接头位置。

图4 电桥测距显示图

(三):电缆路径查找

图5 路径简图

(四):精确定点

1. 预定位测得故障A相为高阻故障距离在750m,因此对A相加压放电;

2. 高压单元加压至15kV,因已知750m接头位置,判断故障位置为接头位置;

3. 到达接头井后,打开井盖,中间接头位于井里面,但接头井里面有大量淤泥和水,用定点仪在接头井附近范围定点,没有听到放电声,没有定到故障点。接头井如下图6所示;

4.    后续建议电缆管理单位先将接头井里水和淤泥进行清理,然后在进行定点,最终成功定位故障接头。

图6 故障接头井

三、测试总结
