上海110kV电缆主绝缘故障测试报告

发表时间:2021-10-15 10:56

关键词:中间接头故障,耐压试验,高阻故障

难易程度:★☆☆

一、测试前准备

表1 测试基本信息

图1 使用仪器

二、测试过程

(一):判断故障性质

1. 进行故障测试前,现场耐压试验人员在试验结束测试故障相C相阻值为几十兆欧,AB相绝缘阻值无穷大,后续再次耐压后重复测试阻值有降低现象,到达现场后再次测试时,绝缘电阻几乎为零,使用万用表复测为69kΩ,如下图2所示,判断为高阻接地故障;

   图2 故障相绝缘阻值

(二):故障预定位

1.因预定位使用波形反射法,受电缆铝护套的连续性影响较大,已知该电缆为110kV单芯电缆,铝护套被分割成九段,共三个交叉互联大段,测试前需要将各交叉互联箱内的交叉互联换位连接拆除,并恢复各相铝护套连通;

2.铝护套恢复连通后,首先使用波反射仪低压脉冲法进行测试,如下图3所示,出现明显全长波形与8个中间接头波形,将各接头位置进行记录,图3所示为接头“5”的距离:2193m;

图3 全长及接头波形

3.然后配合LP30/4高压单元使用二次脉冲法测试故障距离,二次脉冲波形较为混乱,无明显分叉点,向该电缆管理单位了解到,电缆敷设地区不久前刚下过雨,部分接头电缆井内积水可能较多,二次脉冲法测试失败;

4.决定使用脉冲电流法重新进行测试,加压20kV,显示故障点已被充分击穿,波反射仪得出周期规律波形,如下图4所示,故障距离即所得波形的一个周期,为2184m;

图4 脉冲电流波形

(三):电缆路径查找

路径已知,无需查找。

(四):精确定点

上述脉冲电流法测得故障距离与上图3所示接头“5”的距离基本吻合,怀疑是该接头出现故障,直接前往该接头井观察,发现该接头外观无任何异样,但加压后,发生明显放电,放电视频如下,成功查找故障点。

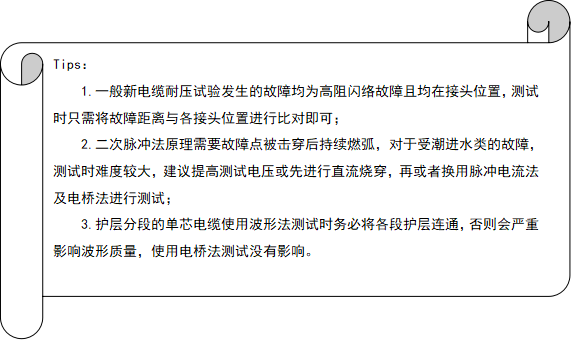

三、测试总结
