Wprowadzenie
Test napięcia przebicia można podzielić na test napięcia przebicia prądem przemiennym i test napięcia przebicia prądem stałym. Test napięcia przebicia prądem przemiennym można podzielić na technologię testu przy częstotliwości zasilania, technologię testu przy zmiennej częstotliwości oraz technologię ultra-niskoczęstotliwościową 0,1 Hz; z tych trzech technologii technologia ultra-niskoczęstotliwościowa 0,1 Hz jest najnowszą technologią zalecaną obecnie przez Międzynarodową Komisję Elektrotechniczną.
VLF-90 kV to produkt podstawowy opracowany niezależnie z wykorzystaniem najnowszej technologii. Wyposażony jest w 7-calowy ekran dotykowy, najnowszy mikrokontroler jednoukładowy ARM7, szybki obwód akwizycji danych AD oraz oprogramowanie zarządzające do komputera stacjonarnego. Zastosowana technologia testu napięcia przebicia przy nadniskiej częstotliwości 0,1 Hz zapewnia równoważność warunków pracy kabli przy częstotliwości zasilania, co poprawia przenośność urządzenia oraz wydajność testów, zapoczątkowując nową erę testów napięcia przebicia kabli.
Unikalne zalety
Porównanie parametrów różnych urządzeń do testów napięcia przebicia:
|
Zawartość porównania |
Częstotliwość mocy Wytrzymaj napięcie |
Częstotliwość Wytrzymaj napięcie |
napięcie przebicia 0,1 Hz Napięcie |
Napięcie przebicia prądem stałym Napięcie |
|
Równoważność |
Dobre |
Dobre |
Dobre |
Złe |
|
Zniszczenie izolacji |
Mały |
Mały |
Mały |
Duży |
|
Bezpieczeństwo obsługi |
Niski |
Niski |
Wysoki |
Nieco niski |
|
Przesyłki |
Skomplikowane |
Najbardziej skomplikowany |
Najłatwiejszy |
Skomplikowane
|
|
Wolumen i waga |
Ciężki i duży |
Ciężki i duży |
Lekki i mały |
Lekki i mały |
Łatwy w obsłudze: proste łączenie, operacja bezpieczna przed błędami

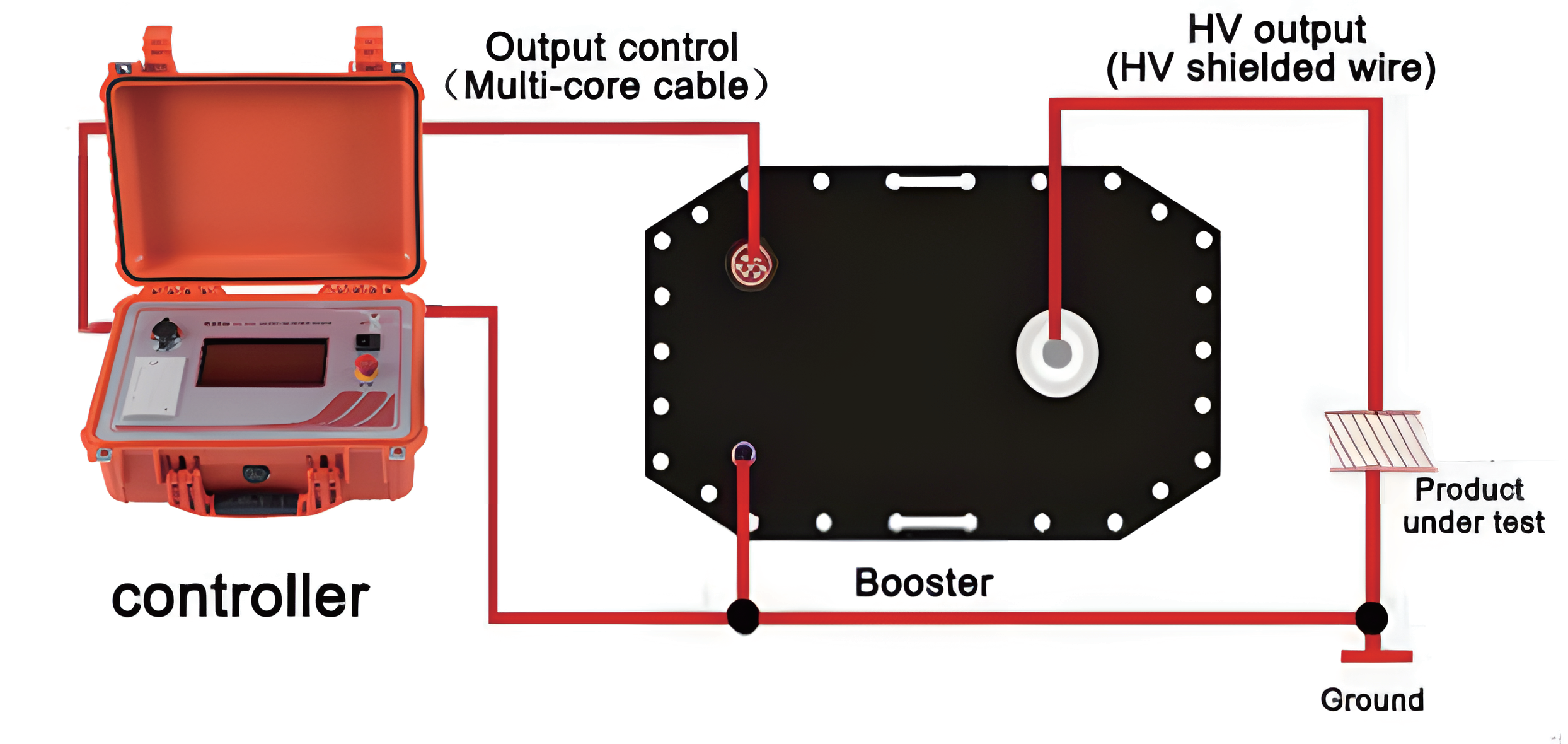

Urządzenie składa się z dwóch części: kontrolera i wzmacniacza. Instrukcje podłączenia przewodów: połącz specjalny przewód wyjściowy sterownika, specjalny przewód wyjściowy wysokiego napięcia oraz przewód uziemiający dostarczony wraz z urządzeniem zgodnie z metodą przedstawioną na rysunku.
Proces testowy jest w pełni zautomatyzowany

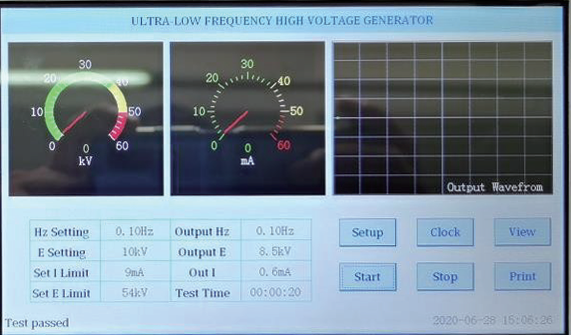

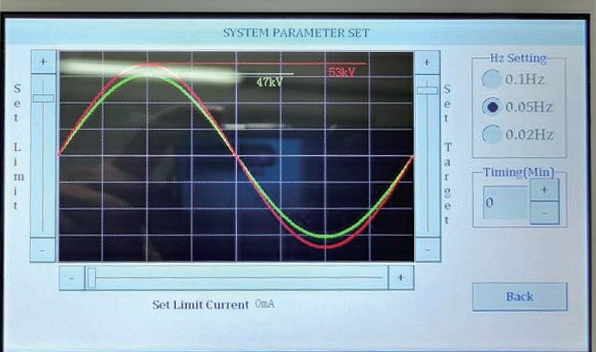

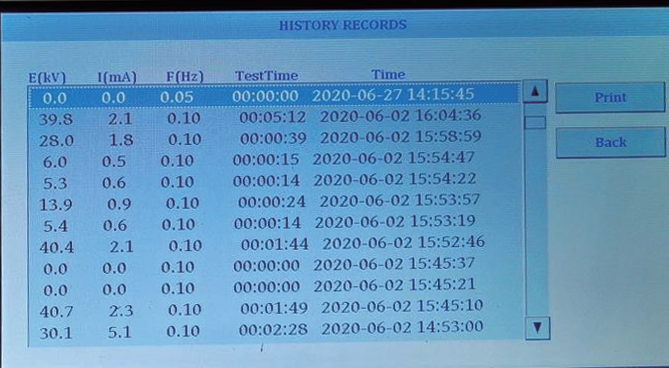

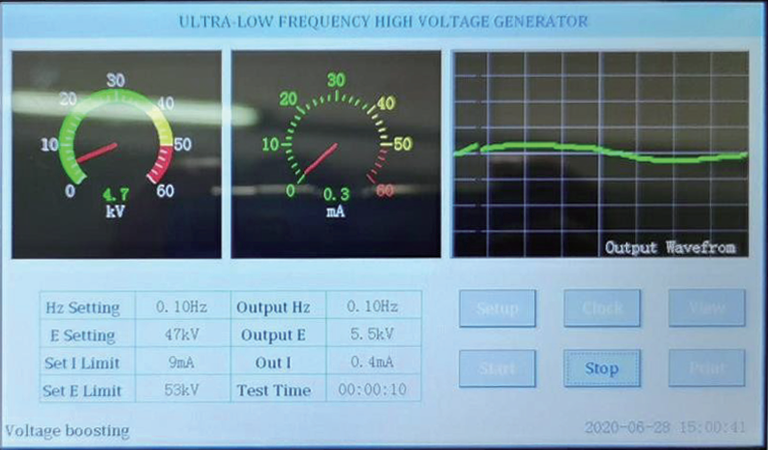

Samodiagnostyka → podwyższanie napięcia → wyjście o stałej amplitudzie → interfejs ustawiania parametrów wyłączenia; kontroler wskazuje, że napięcie jest podwyższane; kontroler wyświetla komunikat o pomyślnym zakończeniu testu; przeglądanie i drukowanie danych testowych.
|
Dane techniczne | |
|
Napięcie wyjściowe |
490 kV (wartość szczytowa) |
|
Częstotliwość |
0,1 Hz, 0,05 Hz, 0,02 Hz, 0,01 Hz |
|
Ładunek |
0,1 Hz, maks. 0,5 µF |
|
|
0,05 Hz, maks. 1,1 µF |
|
|
0,01 Hz, maks. 5,5 µF |
|
Skrzynka deformacji napięcia |
≤5％ |
|
Temperatura pracy |
-10℃～+40℃ |
|
Temperatura przechowywania |
-30°C-60°C |
|
Wilgotność |
≤85％RH |
|
Waga netto |
Sterownik: 5,8 kg, generator: 55 kg |
Tanbos
Prezentujemy Zestaw Testowy VLF-90kV z Dużym Ekranem LED, Sprawdzacz Częstotliwości Napędu, który jest solidny i jednocześnie versatile do oceny wysokiego napięcia w licznych systemach. Wytworzone przez renomowaną markę, to urządzenie testujące charakteryzuje się niezawodną jakością wydajności, która gwarantuje maksymalne wyniki.
Ten model wyposażony jest w duży i czytelny ekran LED, który ułatwia analizę danych. Ekran wyświetla informacje takie jak napięcie, częstotliwość, prąd przeciekowy oraz inne parametry. Tanbos ekran ten ma podświetlenie LED, co oznacza, że jest widoczny nawet w warunkach słabej oświetlenia.
Urządzenie do testów VLF Hipot z dużym ekranem LED Tanbos VLF-90kV zostało zaprojektowane z myślą o przenośności, aby móc sprawdzać systemy w różnych lokalizacjach elektrycznych. Lekka konstrukcja urządzenia pozwala, by zmieścić się w małych przestrzeniach, takich jak skrzynka narzędziowa lub bagażniki samochodów i ciężarówek. Ponadto, ergonomiczna rączka wyposażona w koła ułatwia poruszanie się z urządzeniem, zapewniając bezpieczeństwo podczas procedur oceny.
Ten produkt Tanbos został zaprojektowany z myślą o trwałości, a jego obudowa, która jest zarówno odporna na warunki zewnętrzne, jak i odporna na wysokie temperatury, pozwoli wytrzymać w surowych środowiskach. Obudowa chroni wnętrze przed uszkodzeniami spowodowanymi deszczem podczas transportu lub użytkowania w warunkach przemysłowych.
Urządzenie testowe Tanbos VLF-90kV z przenośnym dużym ekranem LED VLF jest zoptymalizowane do oceny napięć wysokich, zapewniając pokrycie ubezpieczeniowe organizacjom i produkcję napięcia aż do 90kV oraz częstotliwości 0.1 Hz. zestaw testowy obejmuje ochronę, która automatycznie wyłącza urządzenie, aby uniknąć problemów zarówno dla użytkownika, jak i urządzenia, na które przekazywany jest produkt.
Ten proces jest zwykle łatwy w konfiguracji i obsłudze, z interfejsem kontrolnym wystarczająco prostym, który pozwala użytkownikom na dostosowywanie napięcia i częstotliwości. Panel wyposażony jest w przycisk awaryjnego wyłączenia oraz przycisk testujący, który inicjuje procedurę testowania.
