TBS-1000 System Lokalizacji Uszkodzeń Kabli Zainstalowany na Pojazdzie

Wstęp

TBS-1000 oferuje trzy wybory napięcia (8/16/32kV), aby dopasować się do różnych poziomów napięcia sieci kablowych. Z maksymalną energią rozładowania wynoszącą aż 2432J.

Projekt systemu jest lekki i zintegrowany, co ułatwia jego instalację w modelach SUV bez konieczności dokonywania istotnych modyfikacji lub zakupu dużych pojazdów. Może również być wykorzystywany jako samodzielne urządzenie mobilne, oferując użytkownikom elastyczność w różnych sytuacjach oraz zwiększając przenośność i zastosowanie.

Ponadto, możliwości testowania oparte na bezprzewodowych tabletek do wyświetlania danych pozwalają użytkownikom wygodnie monitorować i rejestrować proces oraz wyniki testów. W przypadku projektu oprogramowania zwróciliśmy szczególną uwagę na doświadczenie użytkownika, wprowadzając tryby Eksperta i Inteligentny, dostosowane do różnych grup użytkowników. System może automatycznie sugerować metody testowania i przewodzić przez cały proces lokalizacji awarii kabla, znacznie upraszczając procedury operacyjne i zwiększając efektywność pracy.

Charakterystyka

TBS-1000 posiada duży zestaw kondensatorów ładowania, z zakresem napięcia od 0 do 8kV oraz pojemnością 76uF, co czyni go bardzo odpowiednim dla kabli niskonapięciowych. Ponadto, w zakresie napięcia 16-32kV, pojemność nadal utrzymuje się na poziomie 4,75uF, co umożliwia dostarczanie silnej energii rozładowania

Ponadto, TBS-1000 ma szeroki zakres funkcji, zapewniając kompletną解决方案rozwiazanie lokalizacji uszkodzeń kabla:

• Test przepustowości DC (DC hipot)
• Refl ekтомetria w dziedzinie czasu (Radar)
• Wstępna lokalizacja oparta na TDR oraz dodatkowo metody przejściowe
• metody wstępnego lokalizowania
• Napędzanie / Uderzanie w kilku etapach napięciowym
• Test wytrzymałości napięcia obwoluty

Rozległy wybór technologii wykrywania usterek

Oprócz radaru, TBS-1000 jest wyposażony w kompleksowy zestaw metod predlokalizacji HV do znalezienia odległości do usterki.

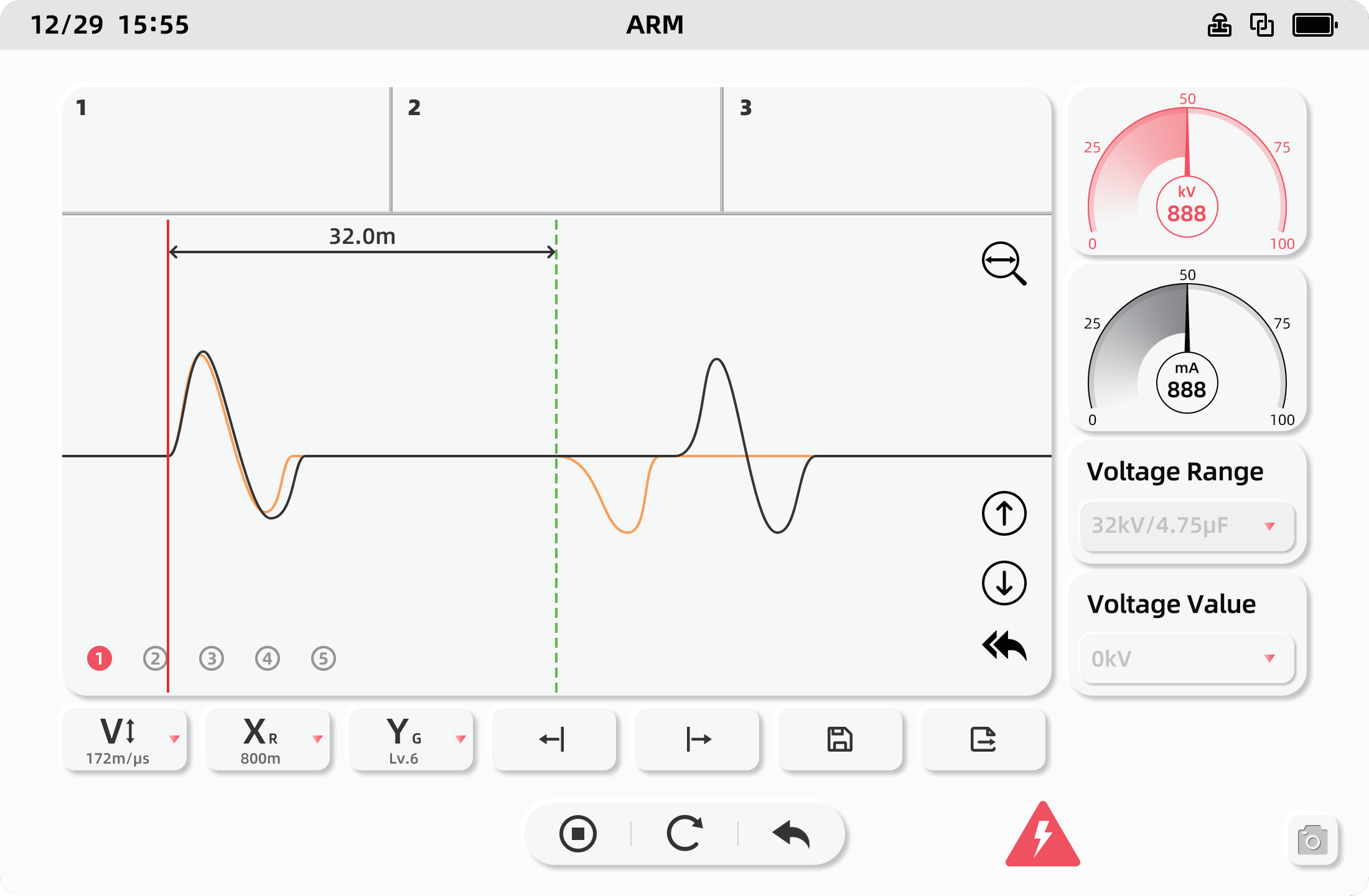

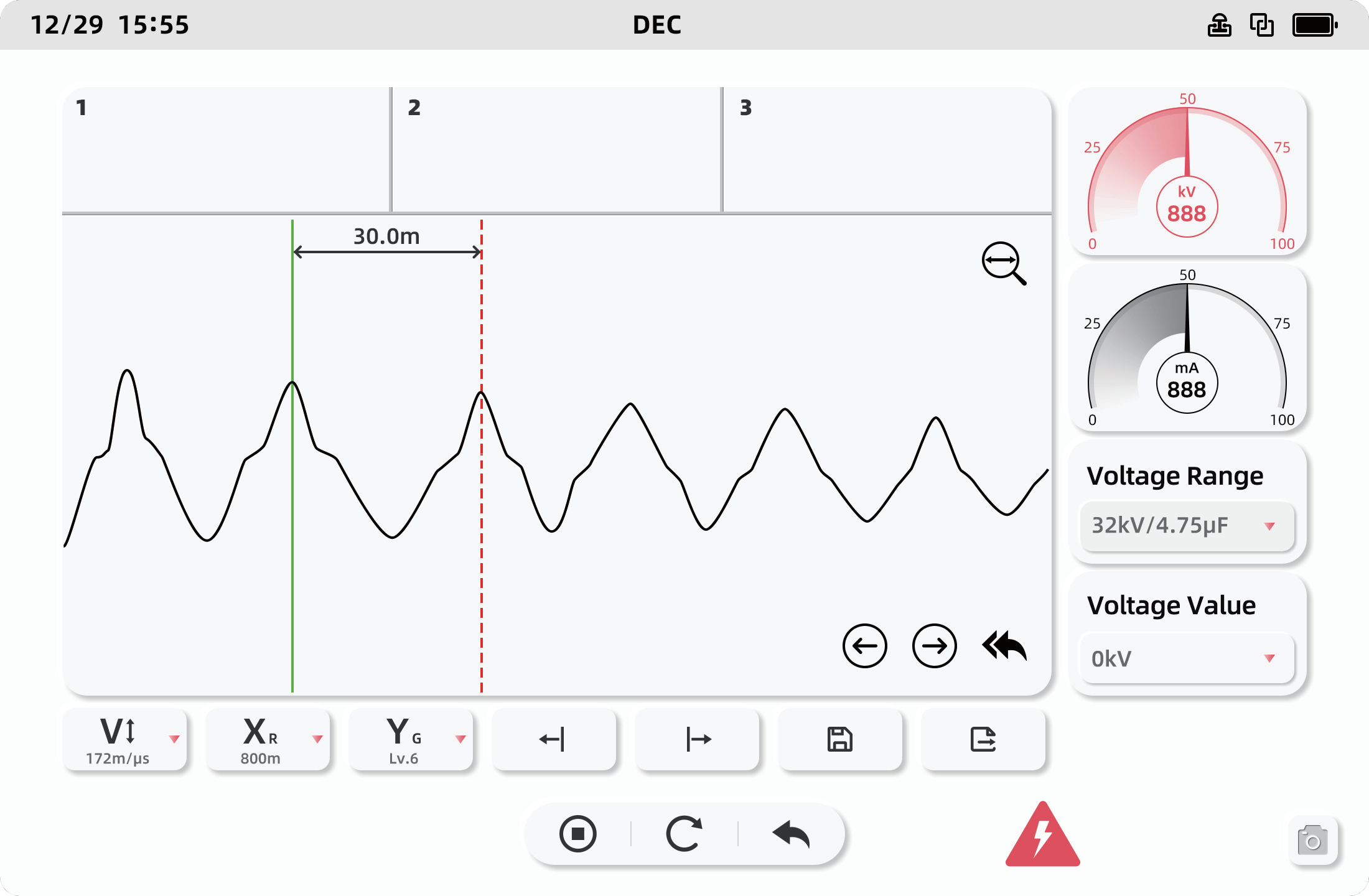

ARM : Metoda Arc Reflection Method nakłada i porównuje ślad referencyjny niskiego napięcia z pięcioma śladami usterek wysokiego napięcia. Indukcyjny filtr zapewnia lepsze właściwości dla zapłonu i stabilizacji łuku elektrycznego w porównaniu z mniej efektywnymi filtrami opornymi.

ICE/Puls Prądu: Po zapaleniu uszkodzenia, metoda odseparowania prądu impulsowego mierzy składową prądową inicjowanej fali biegnącej. ICE jest alternatywą dla ARM i odpowiednia dla długich kabli, kabli PILC, dla wilgotnych uszkodzeń oraz dla uszkodzeń, które nie są naładowywane.

ZANIK: Po zapaleniu uszkodzenia, metoda odseparowania napięcia mierzy składową napięciową inicjowanej fali biegnącej. Zanik jest alternatywą dla ARM i ICE, oraz odpowiedni dla długich kabli, kabli przesyłowych napięcia wysokiego, uszkodzeń, które mogą być naładowane, jak również dla uszkodzeń o bardzo dużym napięciu przebicia i wysokim oporze.

Niesamowita kontrola bezprzewodowa za pomocą tableta oraz automatyczny ciąg testów

Ta nowoczesna filozofia działania, z tabletem komputerowym, zautomatyzowanym przekazywaniem sygnałów, centralnym sterowaniem i intuicyjnym interfejsem graficznym pozwala wszystkim użytkownikom skupić się na rzeczywistym procesie lokalizacji usterki, zamiast zapamiętywać i zmagać się ze szczegółami i subtelnościami obsługi starych ręcznych urządzeń. Obciążenie związane z szkoleniem personelu jest wyraźnie zmniejszone. Z wiadomości od klientów wiemy, że nie jest to rzadkość, aby w ciągu kilku minut zinternalizować kontrolę i płynnie korzystać z urządzenia, nawet bez wcześniejszego doświadczenia.

Układ wyposażony w tryb inteligentny i eksperta, dostosowany do różnych grup użytkowników. W trybie inteligentnym oprogramowanie automatycznie analizuje wykresy i sugeruje kolejny krok. Przyciski wymagające działania będą podświetlone. Postępuj zgodnie z instrukcjami, aby ukończyć test.

TBS-1000 jest wysoce zintegrowany i ma objętość zaledwie 900 * 650 * 703 mm (D * S * W), co ułatwia umieszczenie go w bagażniku samochodu typu SUV bez konieczności znaczących modyfikacji lub zakupu dużych pojazdów. Jeśli potrzebujesz, możesz go wyposażyć w koła, co czyni z niego urządzenie mobilne.
