TV30 System Testu i Diagnozy DAC

TV30 to zestaw testowy DAC (Zamortyzowane Naprężenie Prądu Zmiennego) o maksymalnym naprężezeniu szczytowym 30 kV. Zestaw ten może być stosowany do kontroli jakości nowo zainstalowanych, naprawionych lub starszych systemów kablowych średniego napięcia, zapewniając niezawodne wyniki oraz właściwą ocenę stanu izolacji kabla oraz akcesoriów. To klucz do pomyślnego działania sieci dystrybucyjnych i transmisyjnych.

Test napięcia DAC i pomiary diagnostyczne (PD i TD) pozwalają na niezawodne wykrywanie złej instalacji, awarii spowodowanych nieodpowiednim układowaniem, awarii w akcesoriach lub pogorszenia izolacji kabla z powodu starzenia. Pozwala na o wiele więcej niż prostą decyzję „tak lub nie”. Testowanie DAC to zaawansowane narzędzie konserwacyjne wspierające zarządzanie majątkiem i operację sieci.

Charakterystyka

Oszczędź czas przy diagnostyce kabli: Połącz — Automatycznie — Sprawdź

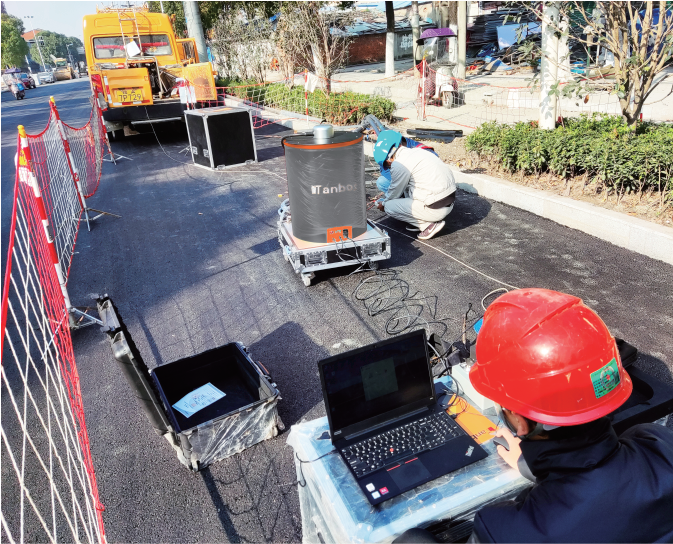

Test terenowy jest bardzo prosty, po ukończeniu połączenia między TV30 a kablem, oprogramowanie operacyjne przewiedzie Cię przez cały proces.

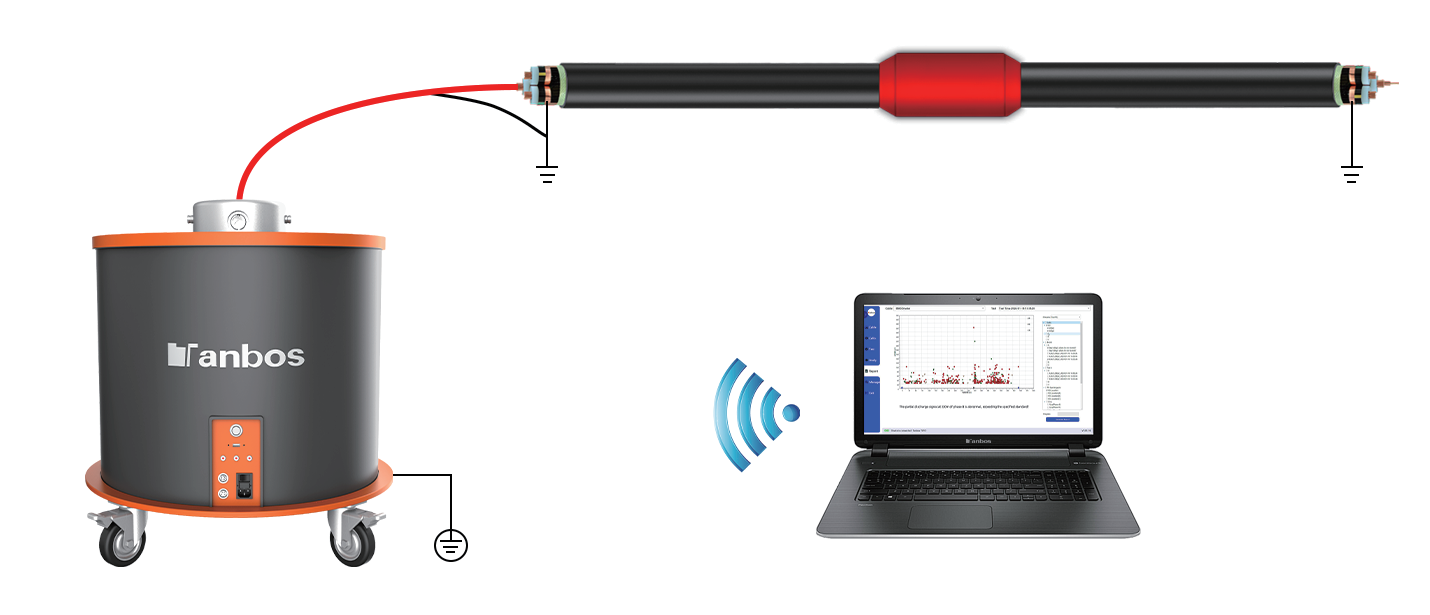

Połącz: Po wykonaniu niezbędnych inspekcji i wstępnych testów, wymagane są tylko kilka połączeń dotyczących testu DAC.

Automatycznie: Drugim krokiem jest tylko następowanie kroków oprogramowania operacyjnego, należy wprowadzić niektóre niezbędne parametry badanego kabla, resztę system wykona automatycznie.

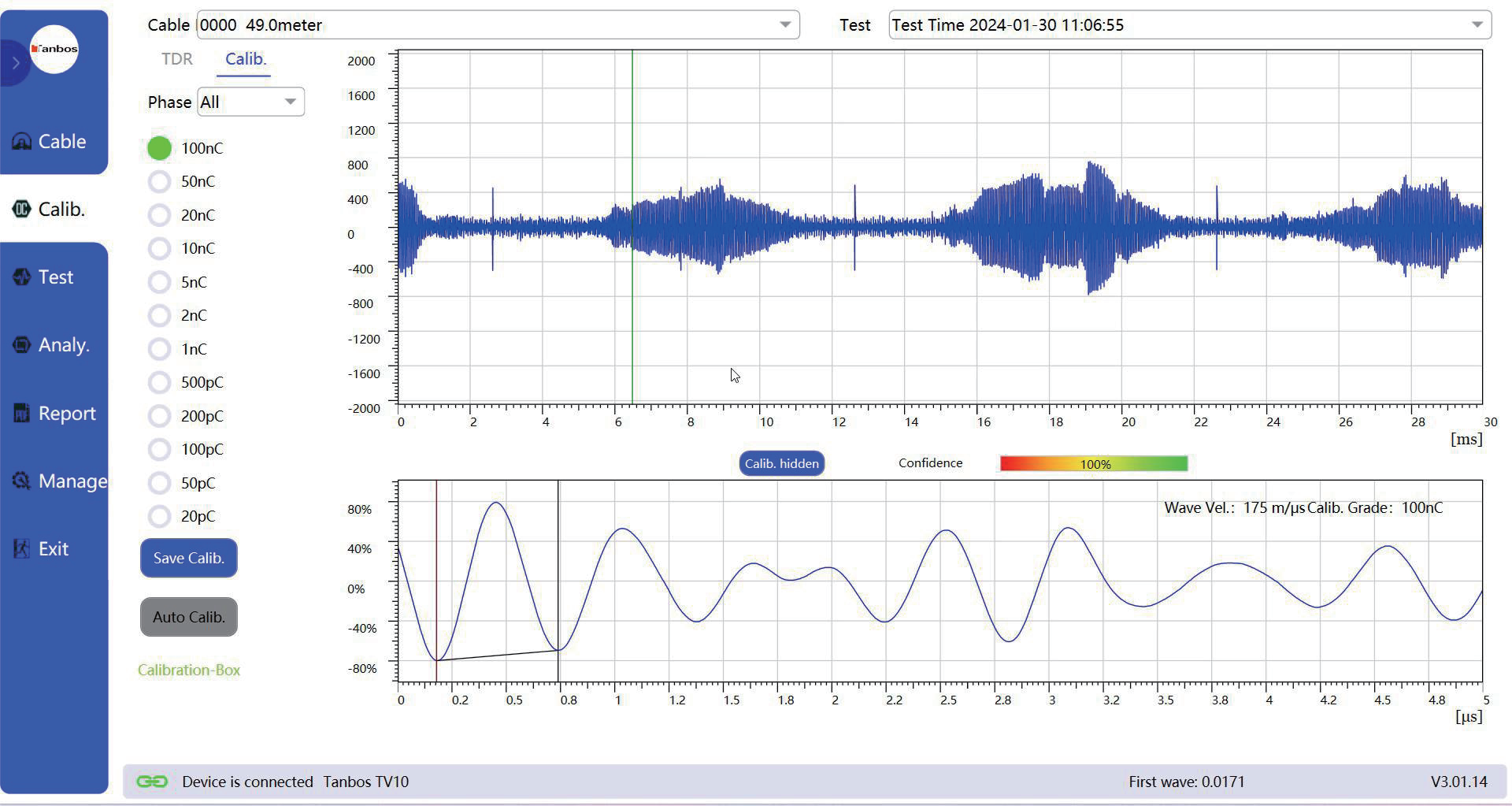

Kalibracja

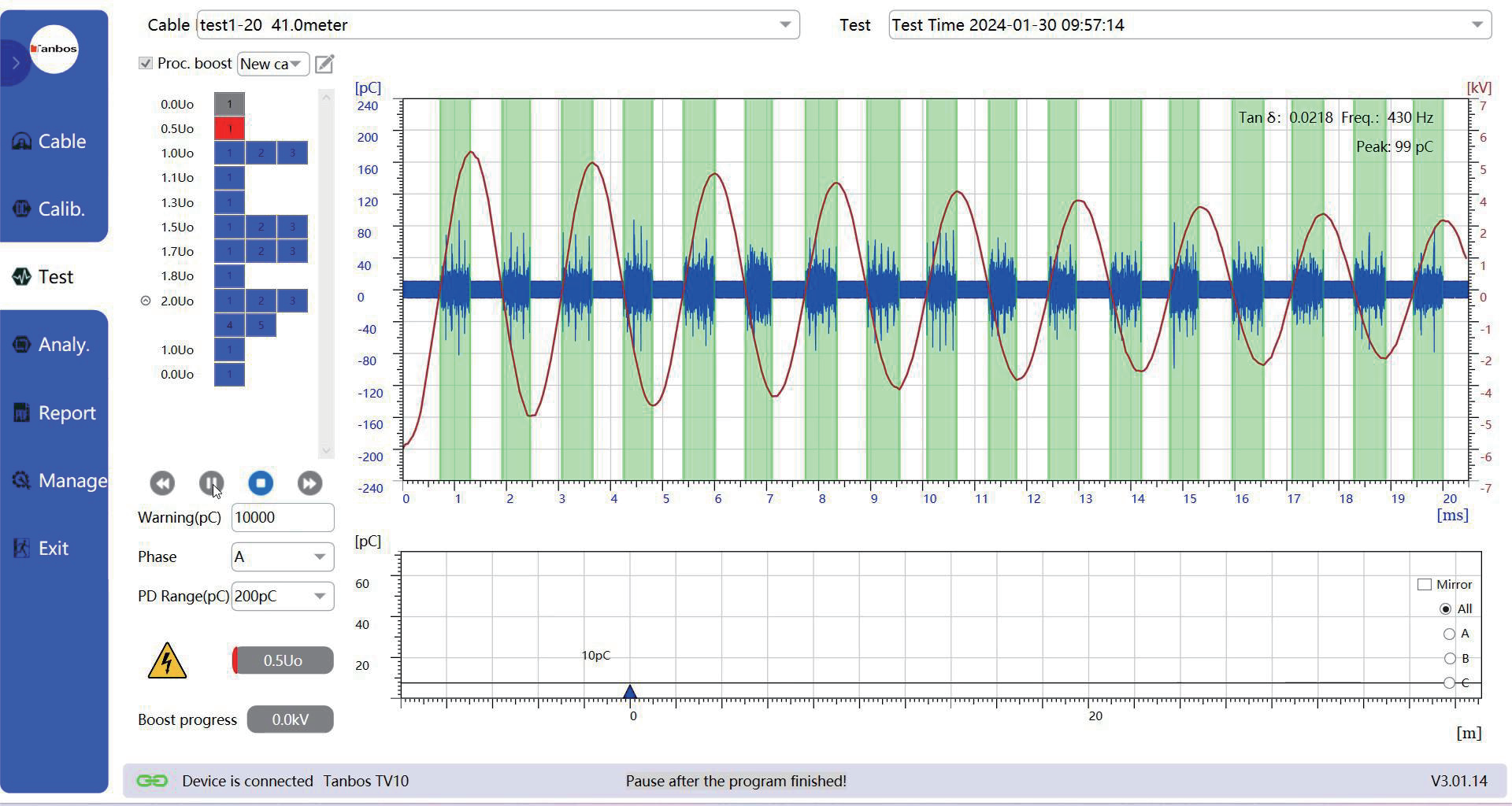

Automatyczny test

Sprawdź: Test i diagnoza zostaną wykonane, na żywo mapa PD będzie automatycznie wyświetlana na ekranie. Musisz tylko sprawdzić wyniki i wybrać, czy chcesz wygenerować raport testowy.

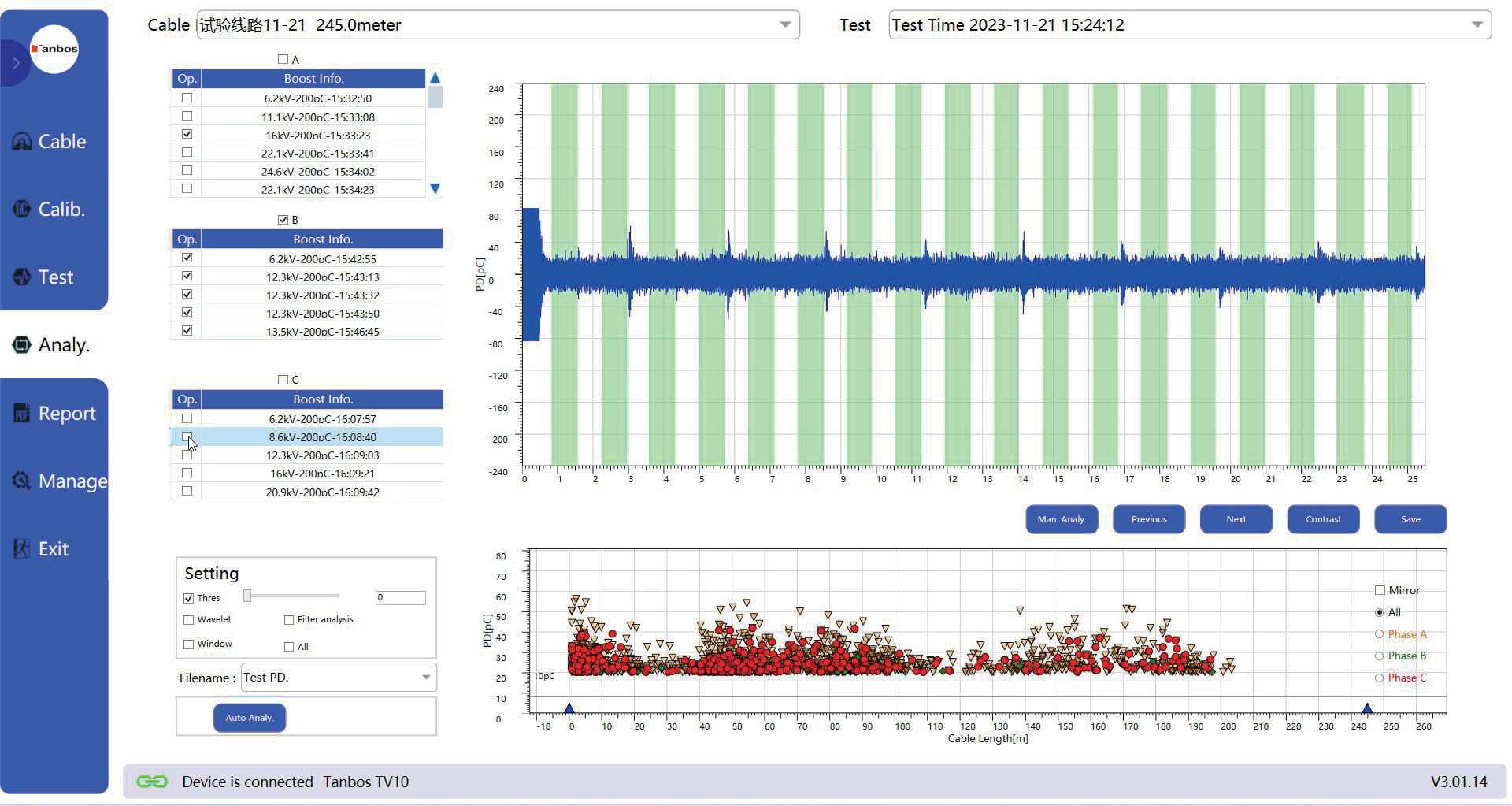

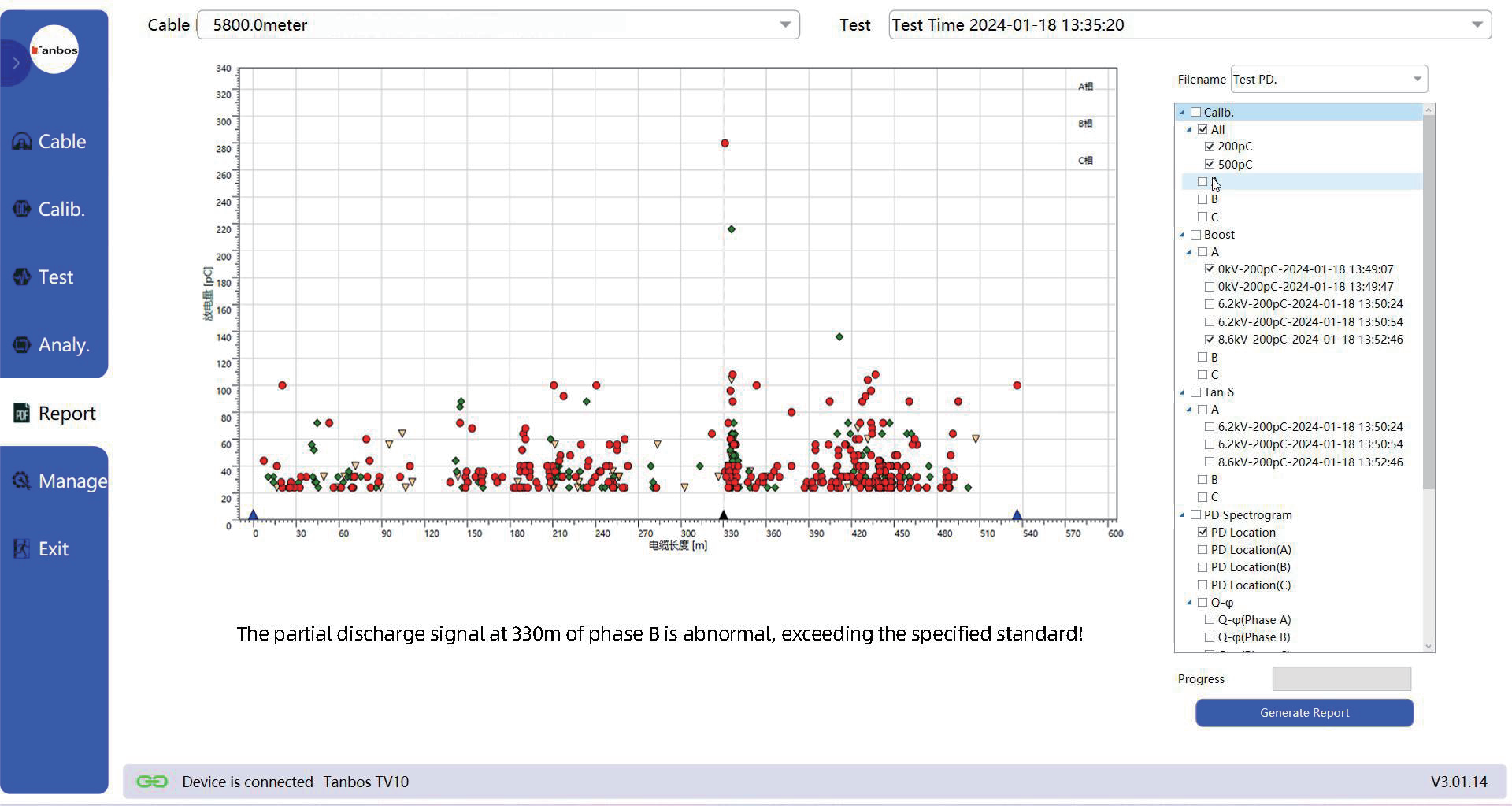

Analiza mapy PD Raport testowy

Parametry s

Dane techniczne TV30
Napięcie wejściowe	220V AC±10%, 50Hz
Napięcie wyjściowe
DAC	0-30kV (szczytowe) / 0-21,2kV (RMS)
Precyzja	±1%
Rozdzielczość	0,1kV
Zakres częstotliwości	20Hz~500Hz
Zakres mocy	1nF ... 10μF przy 20kV szczytowych 1nF ... 4,25μF przy 30kV szczytowych
Zakres wrażliwości PD	2pC … 100nC (zgodnie z IEC60270)
Rozdzielczość	±1pC
Poziom szumu systemu	< 20pC przy 30kV (szczyt)
Lokalizacja PD
Zakres pomiarowy	0 … 20 000m
Prędkość propagacji	5 … 120m/µs
Częstotliwość próbkowania	200 MHz
Pasmo	150kHz ~ 45MHz, automatyczna regulacja
Precyzja	1% długości kabla
Rozdzielczość	± 1pC / ± 0.1m
Test TD (Tan Delta)
Zakres pomiarowy	0,1% ~ 10%, automatyczna regulacja
Lokalizacja łącza TDR w trybie kalibracji	Zintegrowane
Oprogramowanie	Wybieralny przez użytkownika interfejs graficzny, online “live” Mapowanie PD
	zintegrowana baza danych pomiarowych, kompleksowe przeglądanie
	przetwarzanie, analizowanie i raportowanie danych pomiarowych
Temperatura
Działanie	-20 °C … 55 °C
Pamięć	-30 °C … 70 °C
Wilgotność względna	93 % w temperaturze 30 °C (nie kondensujące się)
Waga	78 kg (netto)
Wymiary	ø 690 x H 720 mm

Zastosowania

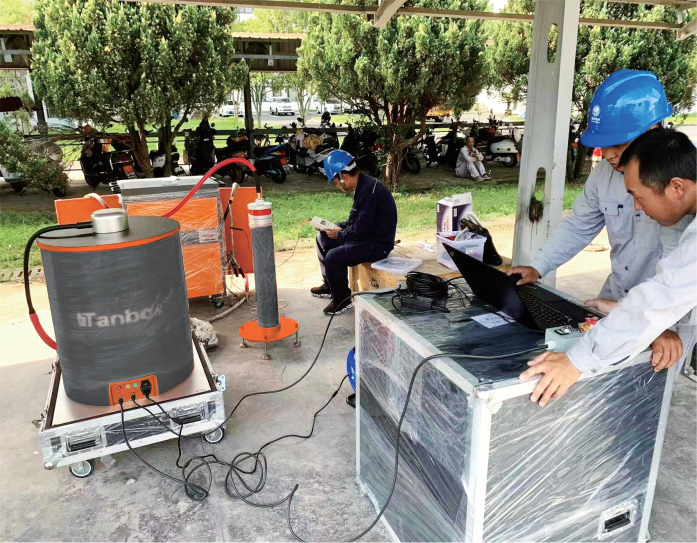

1.Próby po układzie nowo zainstalowanych lub naprawionych systemów kablowych

2.Rutynowe badania i diagnostyka w celu oceny kabli w wieku eksploatacji

3.Testy oporności napięciowej z monitorowaniem PD i niezniszczalne testy diagnostyczne

4.Wszystkie możliwości pomiaru PD zgodnie z IEC 60270, IEC 60885-3, IEEE 400.3

Tanbos

Urządzenie do testowania częściowych wypuszczeń fal drgających przewodów, detekcji sytuacji DAC oraz bezprzewodowego sterowania TV30. Zostało zaprojektowane tak, aby mogło pomóc Ci dokładowo testować i rozpoznawać możliwe problemy z instalacją elektryczną oraz systemami kablowymi.

To pozwala Ci łatwo i wygodnie zarządzać tymi urządzeniami z odległości, dając Ci większą swobodę i Tanbos elastyczność podczas wykonywania testów za pomocą funkcji bezprzewodowego sterowania. Zmniejsza ryzyko wypadków i kontuzji, ponieważ nie musisz być blisko urządzenia.

Funkcja detekcji sytuacji DAC dla Tanbos TV30 umożliwia szybkie i efektywne wykrywanie jakichkolwiek uszkodzeń lub potencjalnych problemów w Twoich systemach kablowych. Ta funkcja pozwala oszczędzić czas i zasoby na ustalanie i naprawianie problemów w systemach elektrycznych, co gwarantuje uniknięcie kosztownych przerw w pracy i napraw.

Funkcja fal drgających kabla lokalizacyjnego dla Tanbos TV30 została zaprojektowana, aby pomóc Ci wykryć każdy kabel, który może się znajdować w Twoim ciele. Urządzenie pozwoli Ci точно zlokalizować dokładne miejsce problemu, umożliwiając szybkie i łatwe jego naprawienie dzięki wysokiej precyzji.

Unikalna i zaawansowana funkcja, która pozwala przetestować jakość izolacji elektrycznej. Ta funkcja pomaga Ci zidentyfikować wszelkie potencjalne problemy z izolacją, aby naprawić je proaktywnie, zanim spowodują poważne problemy w Twoich systemach elektrycznych.

Jeśli szukasz niezawodnego i wydajnego urządzenia do testowania systemów elektrycznych, nie szukaj dalej.
