ระบบระบุตำแหน่งข้อผิดพลาดของสายเคเบิลแบบพกพา T32

1.ใช้สำหรับสายเคเบิลพลังงาน 1-500kV
2. การเพิ่มขึ้นแบบรวดเร็ว (ตุบๆ) 32kV ส่งมอบพลังงาน 2048 J
3. ความปลอดภัยสูงสุดขณะใช้งาน
4. รองรับวิธีการระบุตำแหน่งล่วงหน้าของ LV TDR, ICE และ ARM
5. การกำหนดตำแหน่งแม่เหล็ก-เสียง
6. แต่ละส่วนสามารถใช้งานได้อย่างอิสระ

คำอธิบายสินค้า

วิดีโอแนะนำผลิตภัณฑ์
บทนำ

ใช้งานหลักเพื่อทดสอบข้อผิดพลาดของฉนวนหลักต่างๆ ของสายเคเบิลแรงดันสูง 0-500kV โดยสร้างแรงดันชั่วขณะอย่างต่อเนื่องเพื่อให้จุดขัดข้องของสายเคเบิลเกิดการแตกและปล่อยประจุ ทำงานร่วมกับเครื่องสะท้อนคลื่น TDR และเข็มชี้ตำแหน่งเพื่อวัดระยะทางและระบุตำแหน่งของข้อผิดพลาด มีชิ้นส่วนอิเล็กทรอนิกส์ความแม่นยำสูงและความเสถียรสูง รวมโครงสร้างและกระบวนการพิเศษไว้ในหนึ่งเดียว รวมฟังก์ชันการเพิ่มแรงดัน การแปลงกระแส การเก็บประจุในคอนเดนเซอร์ pulsed และการควบคุมการปล่อยประจุไว้ในตัว เบา สะดวกต่อการพกพา แม่นยำและน่าเชื่อถือ ช่วยในการระบุตำแหน่งข้อผิดพลาดได้อย่างรวดเร็วและลดเวลาการหยุดพลังงานไฟฟ้า

T32 ประกอบด้วยสามส่วน

เครื่องกำเนิดคลื่นกระแทกสำหรับหาตำแหน่งข้อผิดพลาด รุ่น LP30/4+

เครื่องตรวจสอบตำแหน่งข้อผิดพลาดของสายเคเบิล (TDR) รุ่น WL50+

เครื่องชี้ตำแหน่งข้อบกพร่องของสายเคเบิล รุ่น PP2

คุณสมบัติ

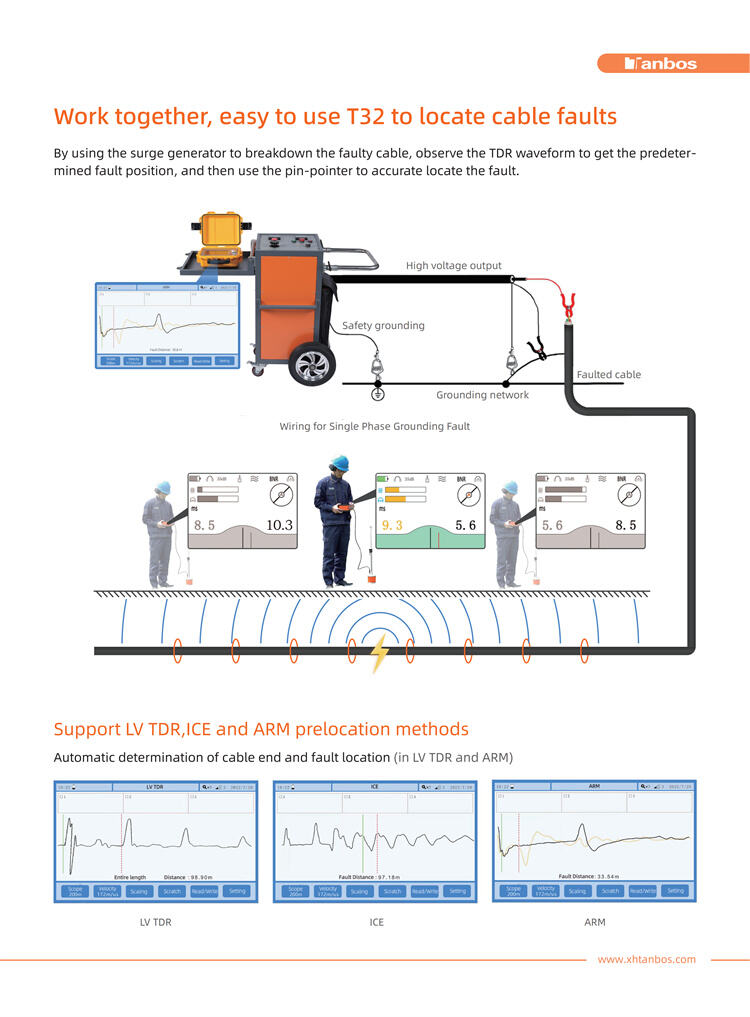

ทำงานร่วมกันได้อย่างง่ายดายด้วย T32 เพื่อระบุตำแหน่งข้อบกพร่องของสายเคเบิล

Work together, easy to use T32 to locate cable faults.jpg

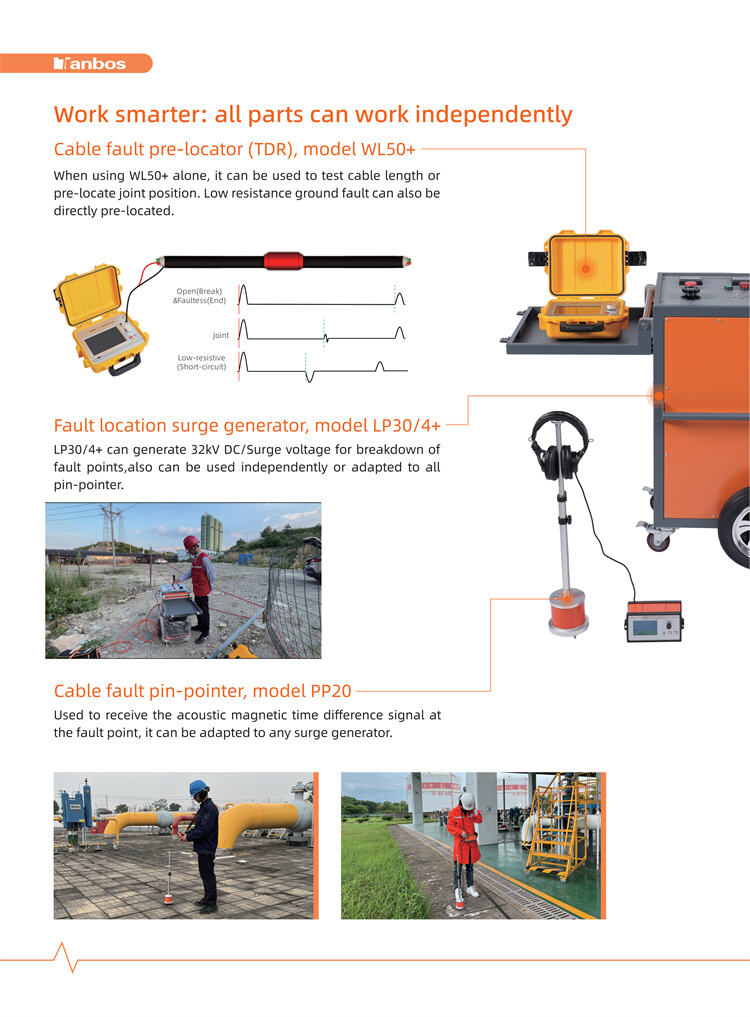

ทำงานอย่างชาญฉลาด: ชิ้นส่วนทั้งหมดสามารถทำงานได้อย่างอิสระ

Work smarter all parts can work independently.jpg

พารามิเตอร์ s
ข้อมูลทางเทคนิค
LP30/4+
ผลิต DC HV, LV แรงดันชั่วขณะ, แรงดันชั่วขณะ HV (เดี่ยว, ช่วงเวลา), แรงดันชั่วขณะเพื่อเสถียรภาพของอาร์ก
แรงดันไฟฟ้ากระชาก 0~32kV ปรับได้ต่อเนื่อง
กระแสไฟฟ้าขาออกสูงสุด 40mA
พลังงานการปล่อยประจุ 2048 J
ช่วงเวลาของสัญญาณกระชาก คงที่ที่ 5 วินาที
ขั้วแรงดันเอาต์พุต ขั้วลบ
กำลังขับสูงสุด 500W
ความปลอดภัย การตรวจจับอุณหภูมิ การป้องกันลูปอัตโนมัติ
ระบบกราวด์สองชั้น สวิตช์คีย์แรงดันสูง
อุณหภูมิในการทำงาน -25°C -50°C
อุณหภูมิการจัดเก็บ -30°C-60°C
ความชื้น < 95% ไม่มีการควบแน่น
การให้พลังงาน AC 220~240V, 50/60Hz, 1kVA
คลาสการป้องกัน IP 43
น้ำหนัก 90กก.
ขนาด (ยาว x กว้าง x สูง) 560x620x940mm
PP20
หน้าจอแสดงผล 3.5 ", หน้าจอแสดงผลสี TFT, 480 x 320
แผ่นแสงหลัง LED
ระยะทางไดนามิก ช่องแม่เหล็ก > 99dB; ช่องเสียง > 99dB
การขยายเสียงแบบอะคูสติก 99dB, ปรับได้ฟรี
เวลาแม่เหล็กอะคูสติก
การแสดงความแตกต่าง
0.1ms—60ms การแสดงผลประวัติแบบซิงโครนัส
การป้องกันทางโสตประสาท สัมผัสเพื่อปิดเสียง จำกัดความเข้มของเสียง
ความแม่นยำในการ定位 0.1m
ฟังก์ชันการรับรู้พื้นที่ การนำทางด้วยเข็มทิศ บ่งชี้ทิศทาง ระบุตำแหน่งของสายเคเบิล
ช่วงการกรอง สัญญาณผ่านเต็ม: 100Hz—1500Hz ;สัญญาณต่ำผ่าน: 100Hz—400Hz
สัญญาณกลางผ่าน: 400Hz—800Hz ;สัญญาณสูงผ่าน: 800Hz—1500Hz
การประมวลผลเสียงรบกวน เทคโนโลยีลดเสียงรบกวนในพื้นหลังอัจฉริยะ
อินเทอร์เฟซ อินเทอร์เฟซการระบุตำแหน่งทางเสียงและแม่เหล็ก; แจ็ค 3.5mm
การให้พลังงาน แบตเตอรี่ลิเธียม 7.4V/5200mAh
เวลางานต่อเนื่อง ≥8 ชั่วโมง
IP ตัวเครื่อง IP43, เรดาร์ IP64
น้ำหนักบรรจุ 5.5kg (รวมกล่องพลาสติก)
ขนาดแพ็กเกจ (ยาว x กว้าง x สูง) 420×320×150mm
WL50+
แรงดันไฟฟ้าชั่วขณะ 50V
ช่วงการทดสอบ 20ม.-100กม. @ v/2=80ม./μส.
การปรับความเร็วของคลื่น 150-300ม./μส.
ความกว้างของอิมพัลส์ การปรับตัวอัตโนมัติ 70นาโนวินาที-15ไมโครวินาที
ความละเอียด 0.1m
ความแม่นยำในโดเมนเวลา < 50 ppm
ความถี่การสุ่มตัวอย่าง 400MHz
ความขัดขวางการออก 10-50Ω
โหมดการทำงาน วิธี LV TDR; วิธี ICE;
วิธี ARM (วิธีแรงกระตุ้นรอง)
การเปรียบเทียบลักษณะคลื่นชั่วขณะ สามารถเปรียบเทียบลักษณะคลื่นได้สูงสุด 4 ลักษณะ
ขั้วของแรงกระตุ้น ขั้วลบ
ภาษาอินเตอร์เฟซผู้ใช้ ภาษาอังกฤษ
การนำเข้า/ส่งออกข้อมูล อนุญาต
เคอร์เซอร์ พร้อมการควบคุมเคอร์เซอร์คู่อิสระ
การแสดงหน้าจอ 7 ", 800 x 480 หน้าจอแสดงผลสีแบบ LED backlight
ความสว่างของหน้าจอ หน้าจอสัมผัสแบบ kondensator ความสว่าง 800 cd/m² กันแสงสะท้อน
การเก็บรักษา >10000 ข้อมูลการทดสอบ
อินเทอร์เฟซ ปลั๊กการบิน, USB2.0
การใช้พลังงาน 3.5W
การให้พลังงาน แบตเตอรี่ลิเธียม 7.4V, 5200mAh, ชาร์จไฟได้
เวลางานต่อเนื่อง ≥5 ชั่วโมง
น้ำหนัก 3.0 กิโลกรัม
ขนาด (ยาว x กว้าง x สูง) 270×250×125mm

Tanbos



เครื่องตรวจจับสายเคเบิลพลังงานไฟฟ้าใต้ดินสำหรับการปฏิบัติงานกลางแจ้ง T32+ เป็นสินค้าที่สามารถใช้งานได้อย่างสมบูรณ์แบบในอุตสาหกรรมทรัพยากร นอกจากนี้ยังเป็นเครื่องมือที่มีประสิทธิภาพและปฏิวัติวงการในการค้นหาสายเคเบิลใต้ดินอย่างรวดเร็วด้วยความแม่นยำระดับจุด เพื่อให้งานง่ายขึ้นและปลอดภัยยิ่งขึ้น

เครื่องตรวจจับสายเคเบิลพลังงานไฟฟ้าใต้ดินสำหรับการปฏิบัติงานกลางแจ้ง T32+ มาพร้อมเทคโนโลยีล้ำสมัยที่ช่วยให้สามารถตรวจจับสายเคเบิลพลังงานไฟฟ้าใต้ดินได้ รวมถึงความลึกที่แท้จริงถึง 3 เมตร เครื่องตรวจจับนี้สามารถระบุตำแหน่งที่แน่นอนของสายเคเบิลด้วยการปล่อยคลื่นที่สามารถทะลุผ่านพื้นดินและตรวจจับตำแหน่งของสายเคเบิลได้อย่างแม่นยำ

กระบวนการนี้อาจทำงานได้อย่างมีประสิทธิภาพและปฏิวัติวงการ ระบบปฏิบัติการอัจฉริยะที่คุณผู้ใช้งานสามารถควบคุมได้อย่างง่ายดายโดยไม่ต้องพยายามมาก และการตั้งค่าที่ใช้งานง่าย ที่สุด เดอะ Tanbos อุปกรณ์เหล่านี้มีความทนทานแข็งแรง ซึ่งช่วยให้มั่นใจว่าจะสามารถทนต่อปัญหาสำคัญที่ท้าทายได้อย่างมีประสิทธิภาพ

เครื่องตรวจจับสายเคเบิลใต้ดินสำหรับงานกลางแจ้ง Tanbos T32+ เป็นเครื่องมือที่ยอดเยี่ยมโดยเฉพาะสำหรับ 2 แอปพลิเคชัน รวมถึงการค้นหาตำแหน่งสายเคเบิล การค้นหาข้อบกพร่อง และการระบุสายเคเบิล ระบบดังกล่าวทำงานร่วมกับโปรแกรมของเครื่องตรวจจับสายเคเบิลใต้ดินสำหรับงานกลางแจ้ง Tanbos T32+ อย่างไร้รอยต่อ ทำให้การประเมินตำแหน่งของสายเคเบิลเป็นเรื่องง่าย

เครื่องตรวจจับสายเคเบิลใต้ดินสำหรับการใช้งานกลางแจ้ง Tanbos T32+ แบบอัจฉริยะมีความหลากหลายมาก ทำให้เป็นที่ต้องการของผู้เชี่ยวชาญและเหมาะสมกับอุตสาหกรรมทรัพยากร เป็นวิธีที่มีประสิทธิภาพในการค้นหาสายเคเบิลหลากหลายประเภท เหมาะอย่างยิ่งสำหรับการใช้งานในสภาพแวดล้อมหลายชนิด

เครื่องตรวจจับสายเคเบิลใต้ดินสำหรับการใช้งานกลางแจ้ง Tanbos T32+ แบบอัจฉริยะเป็นสิ่งที่ขาดไม่ได้หากคุณทำงานในอุตสาหกรรมทรัพยากร มีขนาดกะทัดรัดและสามารถตั้งค่าได้อย่างง่ายดาย เครื่องนี้จะช่วยให้คุณทำงานได้อย่างสมบูรณ์แบบ ไม่ว่าจะเป็นงานก่อสร้างหรือเว็บไซต์ที่คุณกำลังตรวจสอบตามปกติ

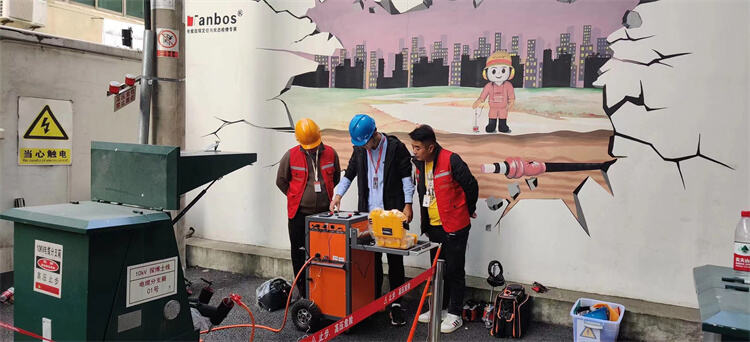

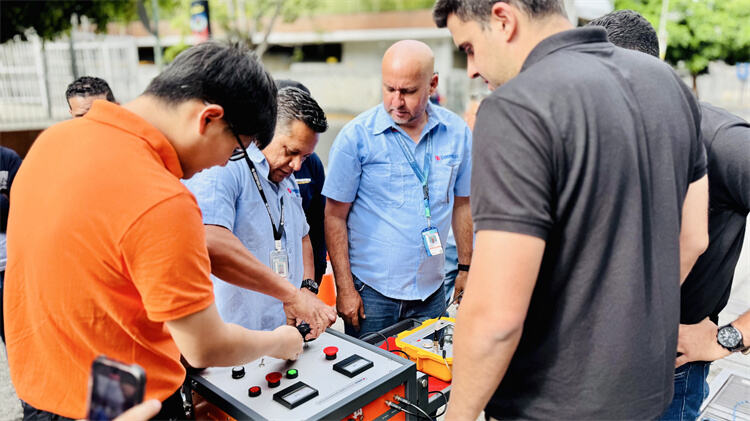

การประยุกต์ใช้

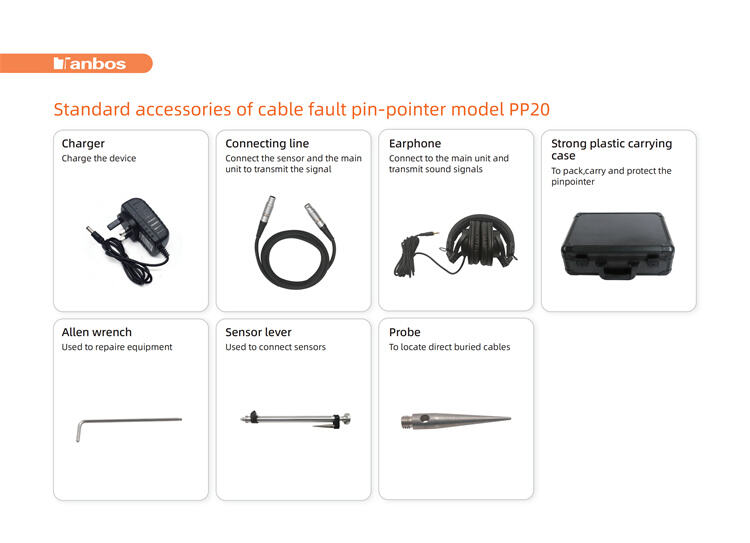

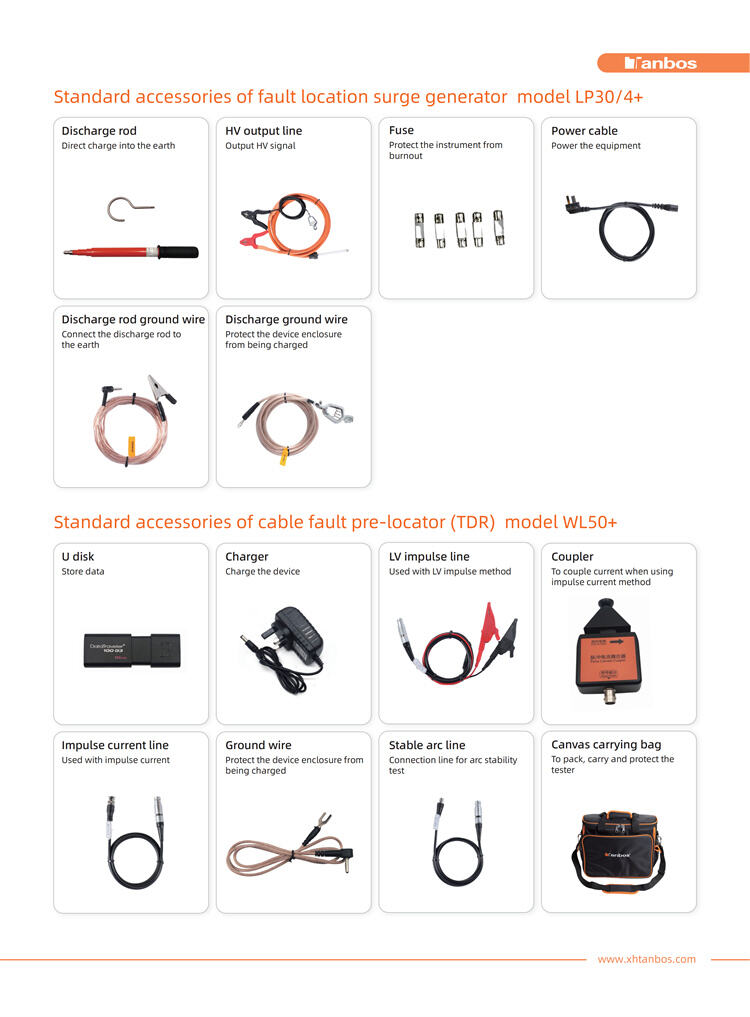

อุปกรณ์เสริม
คู่มือการคัดเลือก
รุ่น T32 T20 T8
ข้อได้เปรียบ หน่วยปรับเสถียรภาพอาร์ก ARM ในตัวที่มีพลังงานสูงมาก น้ำหนักเบา พกพาสะดวก การผสานรวมสูง น้ำหนักเบา พกพาสะดวก การผสานรวมสูง
ระดับแรงดันไฟฟ้าของสายเคเบิลที่ใช้งานได้ ทั้งหมด แรงดันกลาง แรงดันต่ำ
ขนาด SWG (ความยาว × ความกว้าง × ความสูง) 56×62×94 ซม. 50×30×45 ซม. 50×30×45 ซม.
น้ำหนัก SWG 88kg 30กก. 30กก.
หน้าที่การทำงาน การทดสอบด้วยกระแสตรง การปั่นป่วน และ TDR เพื่อระบุตำแหน่งข้อบกพร่องล่วงหน้า การทดสอบด้วยกระแสตรง การปั่นป่วน และ TDR เพื่อระบุตำแหน่งข้อบกพร่องล่วงหน้า การทดสอบด้วยกระแสตรง การปั่นป่วน และ TDR เพื่อระบุตำแหน่งข้อบกพร่องล่วงหน้า
การทดสอบด้วยกระแสตรง 32 กิโลโวลต์ 32 กิโลโวลต์ 15KV
การปั่นป่วน 32 กิโลโวลต์; 2048 จูล 32 กิโลโวลต์; 1024 จูล 15 กิโลโวลต์; 900 จูล
ช่วงเวลา 5 วินาที คงที่ 5 วินาที คงที่ 5 วินาที คงที่
การระบุตำแหน่งเบื้องต้นด้วย TDR TDR แรงดันต่ำ, ICE, ARM TDR แรงดันต่ำ, ICE, ARM (ARM จำเป็นต้องขยายเพิ่ม) TDR แรงดันต่ำ, ICE, ARM (ARM จำเป็นต้องขยายเพิ่ม)
ระยะวัด 0-100 กม. 0-100 กม. 0-100 กม.
การสร้าง pulsed Bipolar Bipolar Bipolar
ความเข้มของ pulsed 50V 30V 30V
ความกว้างของแรงกระแทก 70 นาโนวินาที – 15 ไมโครวินาที 70 นาโนวินาที – 15 ไมโครวินาที 70 นาโนวินาที – 15 ไมโครวินาที
อัตราการข้อมูล 400MHz 200MHz 200MHz
ความเร็วของการแพร่กระจาย 100 – 300 เมตร/ไมโครวินาที 00 – 300 เมตร/ไมโครวินาที 00 – 300 เมตร/ไมโครวินาที
ความละเอียด 0.4m 0.4m 0.4m
