Hệ thống định vị lỗi vỏ bọc HC-10

1. Kiểm tra, đốt và xác định vị trí, đo điện trở trực tiếp đo lường điện áp và dòng điện giới hạn
2. Nhiều phương pháp tiếp nhận tín hiệu được sử dụng cho các trường hợp lắp đặt cáp khác nhau không chỉ là chôn trực tiếp
3. Hoạt động bằng nguồn điện lưới và pin
4. Chỉ một cáp kết nối HV
5. Đánh giá tự động và đề xuất phương pháp thử nghiệm
6. Phương pháp điện áp bước cho lỗi vỏ cáp xác định vị trí chính xác
7. Thao tác dễ dàng và thoải mái thông qua màn hình cảm ứng và bộ mã hóa quay

Mô tả Sản phẩm

Giới thiệu

HC-10 được sử dụng để kiểm tra cáp và vỏ cáp, cũng như để xác định chính xác các lỗi của vỏ cáp và lỗi cáp do tiếp xúc với đất. Hoạt động của hệ thống được thực hiện thông qua màn hình cảm ứng và bộ mã hóa quay. Nhiều phương pháp nhận tín hiệu được sử dụng cho các trường hợp lắp đặt cáp khác nhau:

·Hào hoặc hầm cáp

·Ống cáp

·Chôn trực tiếp

Nguồn điện DC 10 kV mạnh mẽ cho phép kiểm tra cáp điện áp cao. Một cơ chế đa phần tử cho phép nhập các đoạn cáp có thông số khác nhau. Các lỗi khó của cáp có thể được 'đốt' nhờ dòng điện lớn sẵn có.

HC-10 Sheath fault location system manufacture

Đặc điểm

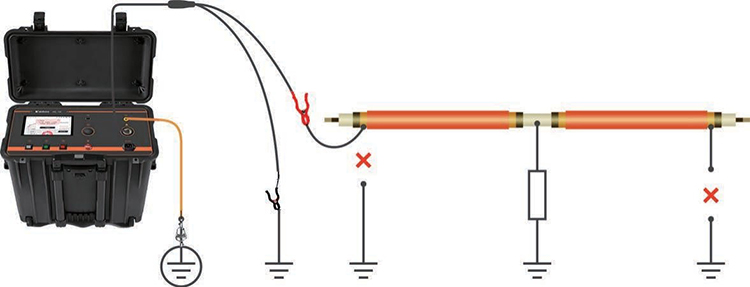

Chỉ cần kết nối và điều khiển để hoàn thành bài kiểm tra

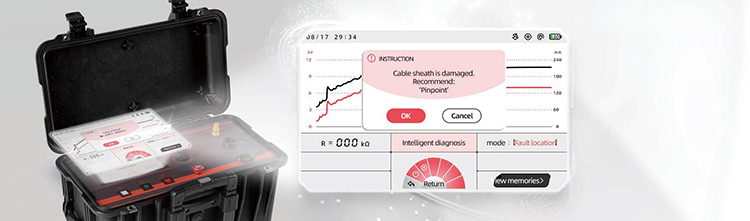

Chỉ cần một dây kết nối HV và thông qua màn hình cảm ứng hoặc bộ mã hóa quay, bạn có thể theo dõi hướng dẫn của hệ thống để hoàn thành bài kiểm tra. Hệ thống sẽ tự động đánh giá điện trở cách điện của vỏ và đề xuất phương pháp kiểm tra.

HC-10 Sheath fault location system details

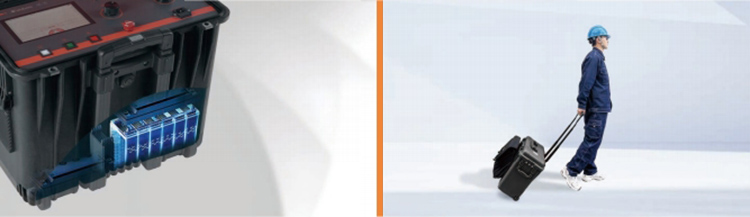

Được thiết kế hoàn toàn cho công việc ngoài trời

1. Pin lithium tích hợp, thời lượng pin hơn 6 giờ

2. Thiết kế vali di động để dễ dàng di chuyển ngoài trời


Nhiều phương pháp tiếp nhận tín hiệu được sử dụng cho các trường hợp lắp đặt cáp khác nhau

Chúng tôi biết rằng có nhiều cách để lắp đặt cáp: ở vùng ngoại ô, chủ yếu là chôn trực tiếp; ở thành phố, có thể sử dụng ống dẫn, hào cáp hoặc đường hầm. Sự cố vỏ bọc trong các tình huống lắp đặt khác nhau yêu cầu các phương pháp định vị khác nhau.

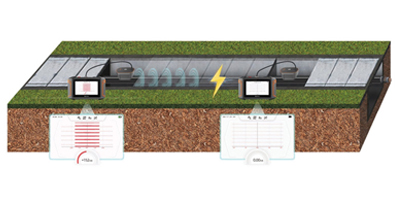

Chế độ Ống nghe

Phù hợp cho hào cáp hoặc đường hầm. Tín hiệu tồn tại trước điểm lỗi và biến mất sau điểm lỗi.

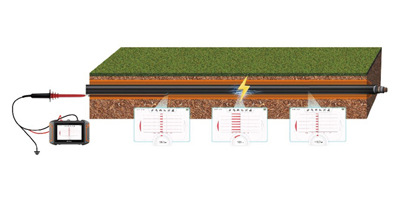

Chế độ Dò tìm

Phù hợp cho ống dẫn cáp. Gần điểm lỗi, giá trị tín hiệu nhận được là lớn nhất.

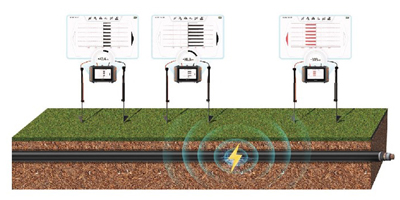

Chế độ Điện thế Bước

phù hợp cho việc chôn trực tiếp. Xác định dựa vào màu mũi tên xem gần cọc đất đỏ hay cọc đất đen hơn.

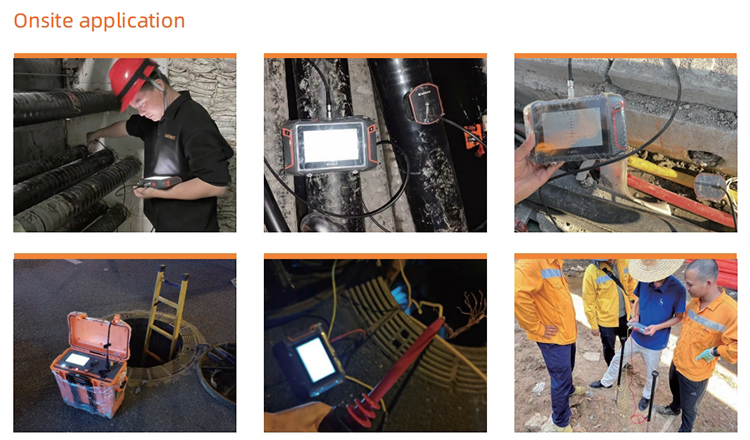

Ứng dụng


Tham số s

Dữ liệu kỹ thuật
Điện áp đầu ra 0 … 10kV
Dòng điện đầu ra 150mA
Điện áp thử nghiệm 0 … −10kV
Thử nghiệm chống cách nhiệt 0…650MΩ
Khả năng chịu tải tối đa 10 uF
của đối tượng thử
Xác định chính xác 0 -10 kV CC, xung chọn được; 0.5:1 / 1:2 / 1.5:3.5
Nguồn điện (điện áp định mức) AC 90V…240V, 50/60Hz
Ắc quy Pin内置 (615Wh)
Thời gian hoạt động (chạy bằng pin) 6H
Tiêu thụ điện năng tối đa 800 VA
Màn hình hiển thị 8000 x 480 LCD, 1000cd/m²
Nhiệt độ hoạt động -20℃...+55℃
Nhiệt độ lưu trữ -40℃...+65℃
Kích thước (R x C x S) 500*457*305mm
Trọng lượng 18.5kg
Đánh giá bảo vệ IP54
