Video giới thiệu sản phẩm
Giới thiệu
Với thiết kế chia tách và bền bỉ, chúng tôi đã phát triển thiết bị định vị lỗi cáp T20 trở thành một trong những thiết bị định vị lỗi cáp nhỏ gọn và mạnh mẽ nhất thế giới. Chúng tôi tích hợp nhiều phương pháp phản xạ miền thời gian (TDR) để xác định sơ bộ vị trí lỗi, chẳng hạn như TDR điện áp thấp (LV-TDR), Phương pháp phản xạ hồ quang (ARM) và Phương pháp tách dòng xung (ICE), phù hợp với nhiều loại lỗi cáp khác nhau.
Tất cả các bộ phận đều có thể hoạt động độc lập. Bạn chỉ cần sử dụng phần TDR của chúng tôi để kiểm tra độ dài cáp, hoặc chỉ cần sử dụng Pinpointer để định vị lỗi khi bạn đã có máy phát xung.
Máy phát xung định vị lỗi, model LP30/2
Thiết bị định vị sơ bộ lỗi cáp (TDR), model WL20
Thiết bị chỉ điểm lỗi cáp, model PP20

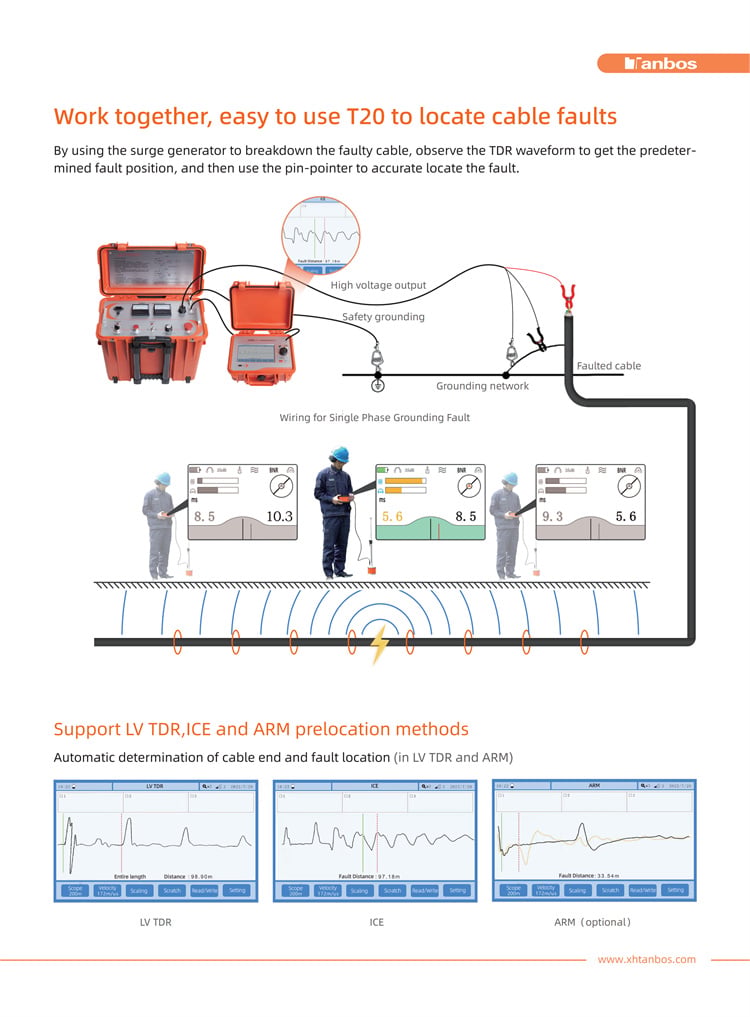

Hợp tác cùng nhau, dễ dàng sử dụng T20 để xác định vị trí lỗi cáp

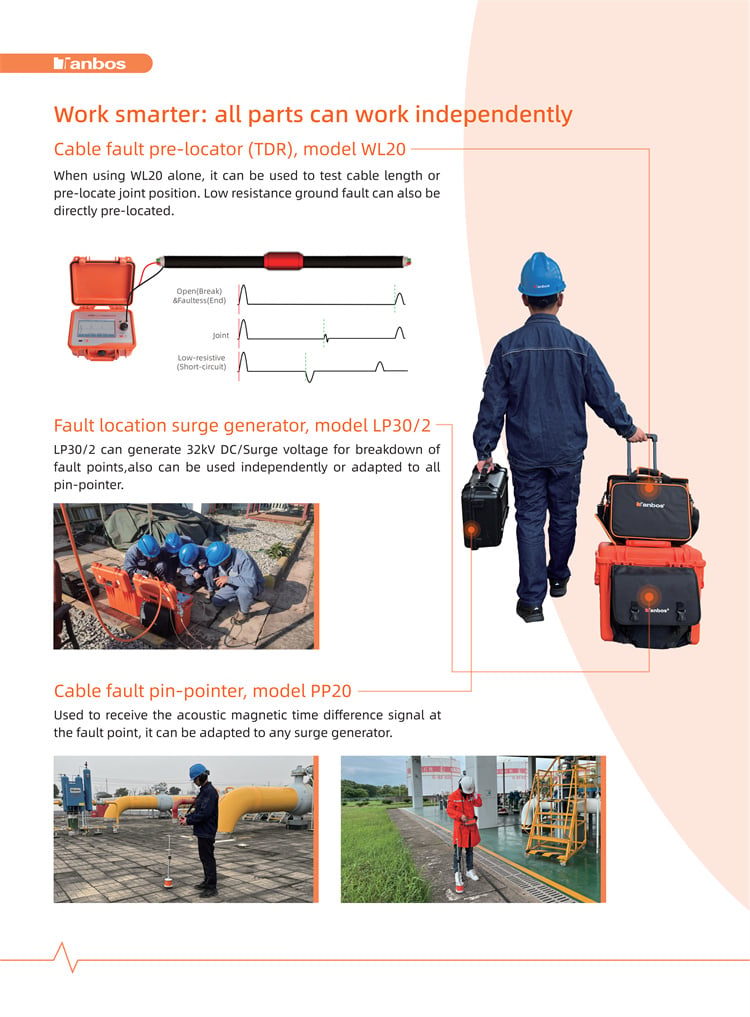

Làm việc thông minh hơn: tất cả các bộ phận đều có thể hoạt động độc lập
Thông số kỹ thuật s
| Thông số kỹ thuật | |
| LP30/2 | |
| Đầu ra điện áp DC | 0-32 kV điều chỉnh liên tục |
| Dòng Đầu Ra Tối đa | 30mA |
| Năng lượng phóng điện tối đa | 1024J |
| Chế độ HV | Xung và DC |
| Chu kỳ xung | Cố định 5s |
| Cực tính của điện áp đầu ra | Cực âm |
| Bộ nguồn máy tính | AC 220~240V 50/60Hz, 1kVA |
| Đèn LED | Cung cấp ánh sáng cho môi trường tối |
| Công suất đầu ra tối đa | 300W |
| An toàn |
Phát hiện nhiệt độ, vòng bảo vệ tự động, hệ thống nối đất kép |
| Nhiệt độ hoạt động | -25℃~ 50℃ |
| Nhiệt độ lưu trữ | -30℃~ 60℃ |
| Trọng lượng | 32kg |
| Kích thước | 500×300×400mm |
| PP20 | |
| Màn hình hiển thị | 3.5 ", màn hình màu TFT, 480 x 320 |
| Đèn hậu | Đèn LED |
| Dải động | Kênh từ tính > 99dB; Kênh âm thanh > 99dB |
| Phóng đại âm thanh | 99dB, điều chỉnh tự do |
| Thời gian từ tính âm thanh | 0.1ms—60ms, hiển thị đồng bộ các bản ghi lịch sử |
|
Hiển thị sự khác biệt Bảo vệ thính giác |
Chạm để tắt tiếng, giới hạn cường độ âm thanh |
| Độ chính xác định vị | 0,1m |
| Chức năng cảm biến không gian | Hướng dẫn罗bản đồ, chỉ báo hướng, nhận diện vị trí cáp |
| Phạm vi lọc | Dải tần số đầy đủ: 100Hz—1500Hz ;Lọc thấp: 100Hz—400Hz |
| Dải tần số trung gian: 400Hz—800Hz ;Lọc cao: 800Hz—1500Hz | |
| Xử lý tiếng ồn | Công nghệ giảm tiếng ồn nền thông minh |
| Giao diện | Giao diện định vị âm thanh và từ tính; jack cắm 3.5mm |
| Bộ nguồn máy tính | Pin lithium DC 7.4V/5200mAh |
| Thời gian làm việc liên tục | ≥8h |
| IP | Máy cầm tay IP43, Rada IP64 |
| Trọng lượng đóng gói | 5.5kg (bao gồm hộp nhựa) |
| Kích thước đóng gói (D x R x C) | 420×320×150mm |
| WL20 | |
| Điện áp xung | 30V |
| Phạm vi thử nghiệm | 20m-100km @ v/2=80m/μs |
| Chỉnh sửa tốc độ sóng | 150-300m/us |
| Chiều rộng xung | chỉnh tự động 70ns-15us |
| Độ phân giải | 0,1m |
| Độ chính xác miền thời gian | < 50 ppm |
| Tần suất lấy mẫu | 200MHz |
| Kháng thoát | 50Ω |
| Chế Độ Làm Việc |
Phương pháp LV TDR; Phương pháp ICE; Phương pháp ARM (phương pháp xung thứ cấp)-tùy chọn |
| So sánh chuyểnient sóng hình | Tối đa 4 sóng hình có thể được so sánh |
| Cực tính của xung | Cực âm |
| Ngôn ngữ giao diện người dùng | Tiếng Anh |
| Nhập/xuất dữ liệu | ĐƯỢC PHÉP |
| Con trỏ | Với điều khiển con trỏ kép độc lập |
| Màn hình hiển thị | 7 ", 800 x 480 màn hình màu có đèn LED nền |
| Độ sáng màn hình | màn hình cảm ứng điện dung chống chói 800 cd/m² |
| Bảo quản | ＞10000 dữ liệu kiểm tra |
| Giao diện | Cổng hàng không, USB2.0 |
| Tiêu thụ điện năng | 3.5W |
| Bộ nguồn máy tính | Pin lithium 7.4V, 5200mAh, có thể sạc lại |
| Thời gian làm việc liên tục | ≥5h |
| Trọng lượng | 3,0kg |
| Kích thước (D x R x C) | 270×250×125mm |
Tanbos
T20 Định vị lỗi cáp điện ngầm 0-35KV là một thiết bị mà điện áp cần thiết phải có là điện áp cao và sửa chữa. Sản phẩm này phá vỡ việc tìm kiếm và xác định chính xác cáp trong các đường dây điện ngầm, cho phép sửa chữa nhanh chóng và dễ dàng với công nghệ tiên tiến.
Tên thương hiệu là một cái tên được tin tưởng trong ngành định vị lỗi cáp điện ngầm và đã trở thành tiêu chuẩn của ngành khi nói đến chất lượng lỗi cao và hiệu quả. The Tanbos Mẫu T20 không phải là ngoại lệ, với giao diện được cải thiện thân thiện với người dùng.
T20 sử dụng chiến lược tiêm điện năng được nạp tốt hơn và đáng tin cậy hơn khi tìm kiếm vị trí chính xác của lỗi, khác với các máy định vị cáp thông thường. Tính năng này có một mảng định vị lỗi với các đầu ra điện áp từ 0-35KV, cho phép nó xử lý bất kỳ dải điện áp nào của cáp ngầm.
T20 là giải pháp hoàn hảo cho việc chọn lỗi di động với thiết kế nhẹ, bền và tiện lợi. Nó rất dễ dàng sử dụng và có thể được điều khiển bởi một người, làm cho nó trở thành công cụ lý tưởng trong trường hợp khẩn cấp đơn lẻ.
Màn hình chuyên dụng của T20 thân thiện với người dùng, giúp bất kỳ chuyên gia nào cũng có thể tập trung vào công việc. Màn hình cảm ứng tương tác có chỉ báo rõ ràng về vị trí lỗi của cáp, khiến nó dễ dàng và nhanh chóng để sử dụng, ngay cả đối với những người không có kinh nghiệm trước đây.
T20 có thể được thiết kế với sự an toàn làm trọng tâm cùng với công nghệ chức năng tiên tiến. Phương pháp này được bán kèm nhiều tính năng bảo vệ khác nhau, ví dụ như bảo vệ quá điện áp và quá dòng, đảm bảo sự an toàn cho cả người vận hành lẫn thiết bị.
Máy Định Vị Sự Cố Dây Điện Ngầm Di Động Tanbos T20 0-35KV là một thiết bị cần thiết cho hầu hết các thợ điện hoặc chuyên gia xử lý dây điện ngầm, với khả năng vượt trội, công nghệ cao và hệ thống dễ sử dụng. Sản phẩm đáng tin cậy và bền bỉ này là giải pháp rõ ràng để phát hiện và sửa chữa sự cố nhanh chóng, chính xác và an toàn, đảm bảo nguồn năng lượng không gián đoạn và chăm sóc khách hàng tốt nhất.

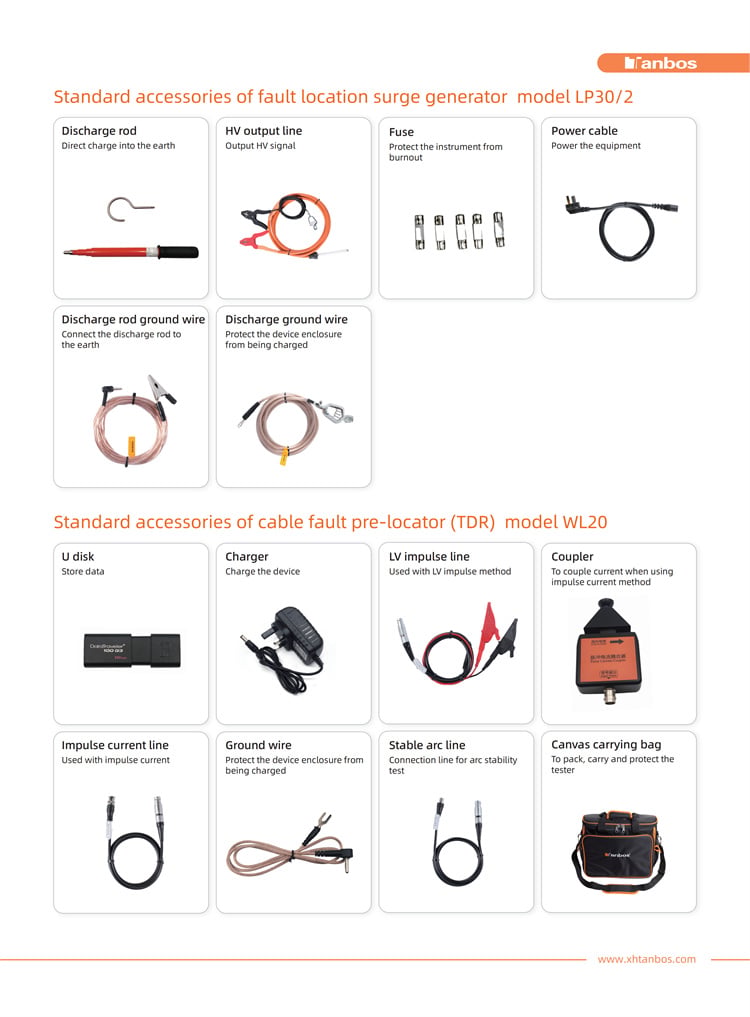

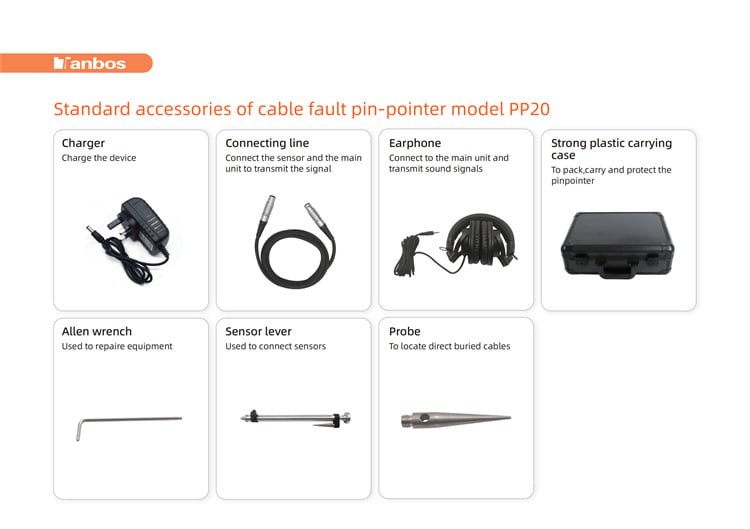

Phụ kiện
Hướng dẫn lựa chọn
| Mô hình | T32 | T20 | T8 |
| Ưu điểm | Đơn vị ổn định hồ quang ARM tích hợp năng lượng cực lớn | Nhẹ – Di động – Tích hợp cao | Nhẹ – Di động – Tích hợp cao |
| Cấp điện áp cáp áp dụng được | Tất cả | Điện áp trung bình | Điện áp thấp |
| Kích thước SWG (D*R*C) | 56x62x94 cm | 50x30x45 cm | 50x30x45 cm |
| Trọng lượng SWG | 88KG | 30kg | 30kg |
| Chức năng | Kiểm tra DC – Phát hiện xung và định vị sơ bộ bằng TDR | Kiểm tra DC – Phát hiện xung và định vị sơ bộ bằng TDR | Kiểm tra DC – Phát hiện xung và định vị sơ bộ bằng TDR |
| Kiểm tra DC | 32 kV | 32 kV | 15kV |
| Xung | 32 kV; 2048 J | 32 kV; 1024 J | 15 kV; 900 J |
| Khoảng thời gian | 5 s, cố định | 5 s, cố định | 5 s, cố định |
| Định vị sơ bộ bằng TDR | LV TDR, ICE, ARM | LV TDR, ICE, ARM (ARM cần mở rộng) | LV TDR, ICE, ARM (ARM cần mở rộng) |
| Phạm vi đo lường | 0-100KM | 0-100KM | 0-100KM |
| Sinh ra xung | Bipolar | Bipolar | Bipolar |
| Độ lớn của xung | 50V | 30V | 30V |
| Chiều rộng xung | 70 ns – 15 µs | 70 ns – 15 µs | 70 ns – 15 µs |
| Tỷ lệ dữ liệu | 400MHz | 200MHz | 200MHz |
| Vận tốc truyền dẫn | 100 – 300 m/µs | 00 – 300 m/µs | 00 – 300 m/µs |
| Độ phân giải | 0,4m | 0,4m | 0,4m |
