Chủ yếu được sử dụng để kiểm tra các lỗi cách điện chính khác nhau của cáp điện 0-500kV. Nó tạo ra các xung điện áp cao định kỳ để làm cho điểm lỗi của cáp bị phá vỡ và phóng điện, và làm việc cùng với phản xạ sóng TDR và thiết bị chỉ điểm để đo khoảng cách và xác định vị trí lỗi. Với các thành phần điện tử chính xác cao và ổn định cao, cũng như các cấu trúc và quy trình đặc biệt. Nó tích hợp bộ tăng điện áp, chỉnh lưu, tụ điện xung và điều khiển phóng điện trong một thiết bị. Nhẹ, dễ di chuyển, chính xác và đáng tin cậy, giúp nhanh chóng xác định lỗi và rút ngắn thời gian mất điện.
Bộ phát xung định vị lỗi, model LP30/4+
Thiết bị định vị sơ bộ lỗi cáp (TDR), model WL50+
Máy dò điểm lỗi cáp, mô hình PP2

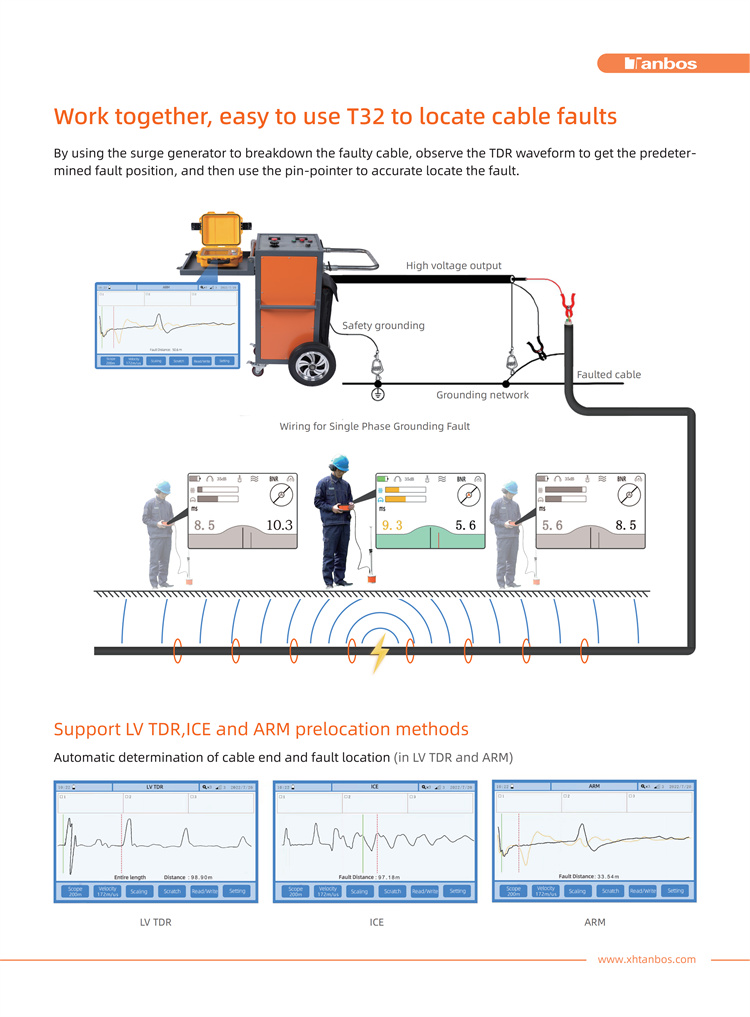

Hoạt động phối hợp, dễ sử dụng T32 để xác định vị trí lỗi cáp

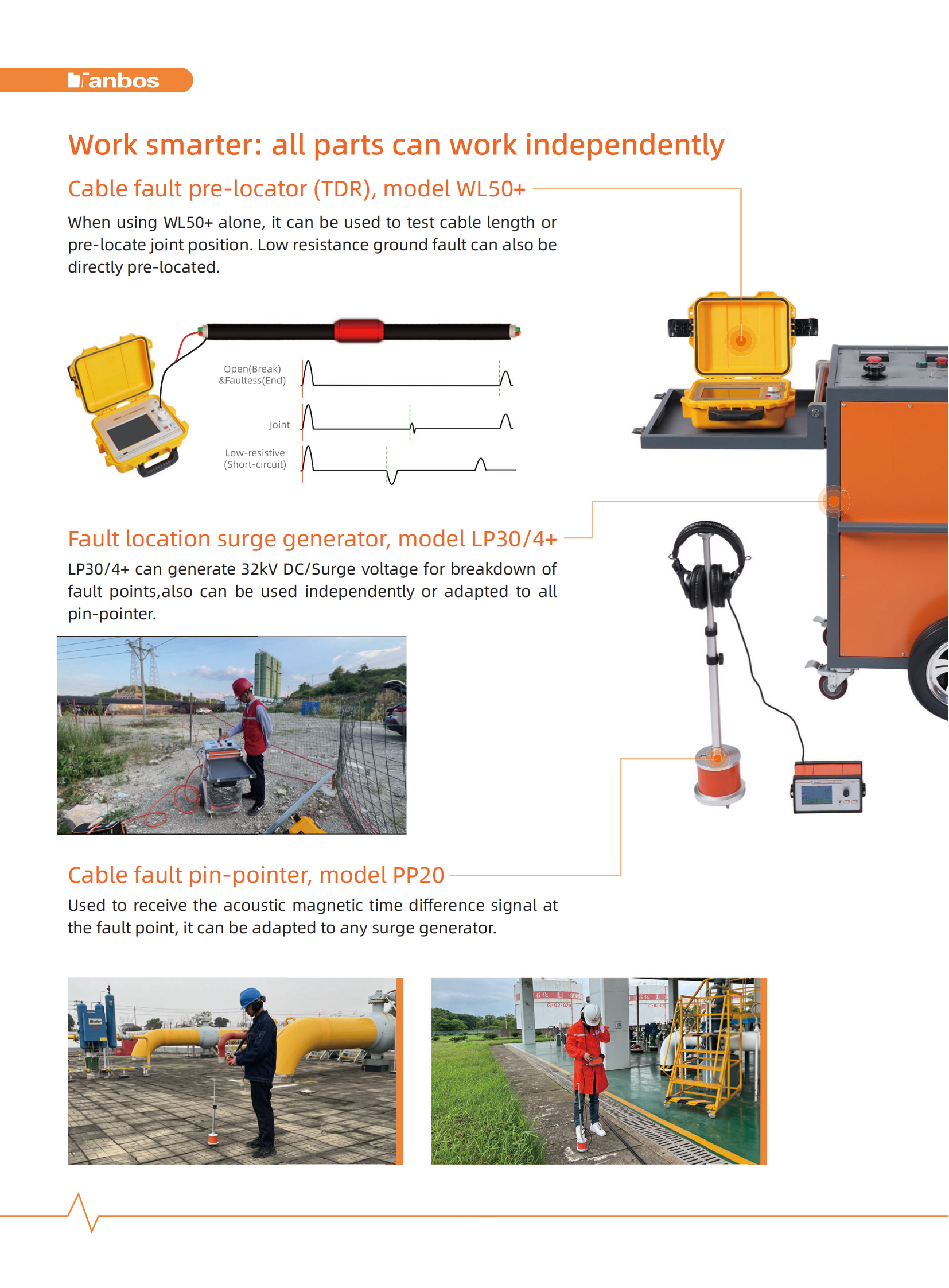

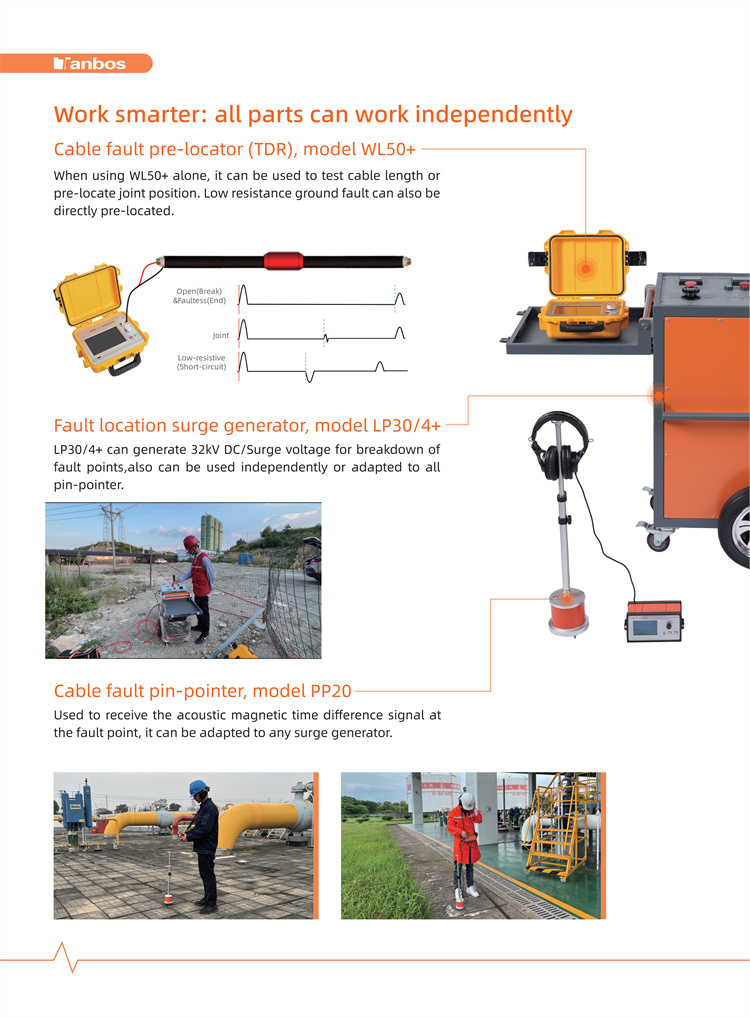

Làm việc thông minh hơn: tất cả các bộ phận đều có thể hoạt động độc lập
| Thông số kỹ thuật | |
| LP30/4+ | |
| Đầu ra | DC HV, LV xung, HV xung (đơn, chu kỳ), xung ổn định hồ quang |
| Điện áp tác động | 0~32kV điều chỉnh liên tục |
| Dòng Đầu Ra Tối đa | 40mA |
| Năng lượng phóng điện | 2048 J |
| Chu kỳ xung | Cố định 5s |
| Polarité điện áp đầu ra | Cực âm |
| Công suất đầu ra tối đa | 500W |
| An toàn |
Phát hiện nhiệt độ, bảo vệ vòng lặp tự động, hệ thống nối đất kép, công tắc khóa điện áp cao |
| Nhiệt độ hoạt động | -25°C -50°C |
| Nhiệt độ bảo quản | -30°C-60°C |
| Độ ẩm | < 95% không có ngưng tụ |
| Bộ nguồn máy tính | AC 220~240V, 50/60Hz, 1kVA |
| Lớp bảo vệ | IP 43 |
| Trọng lượng | 90KG |
| Kích thước (D x R x C) | 560x620x940mm |

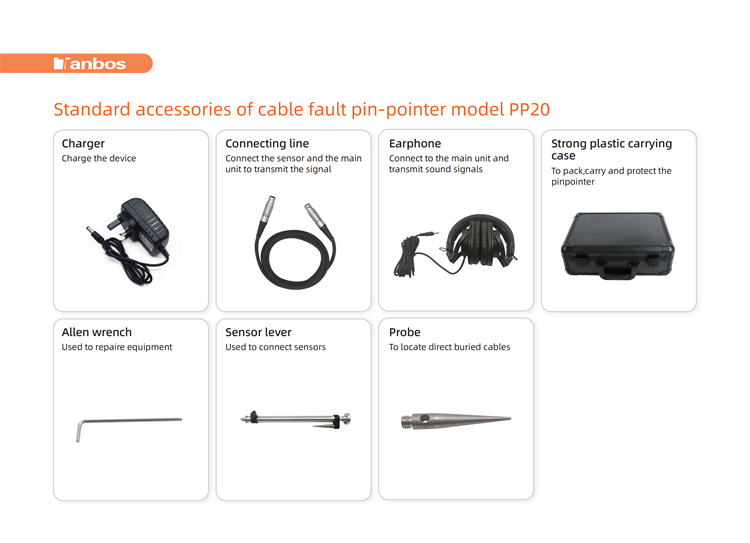

| PP20 | |
| Màn hình hiển thị | 3.5 ", màn hình màu TFT, 480 x 320 |
| Đèn hậu | Đèn LED |
| Dải động | Kênh từ tính > 99dB; Kênh âm thanh > 99dB |
| Phóng đại âm thanh | 99dB, điều chỉnh tự do |
|
Thời gian từ tính âm thanh hiển thị sự khác biệt |
0.1ms—60ms, hiển thị đồng bộ các bản ghi lịch sử |
| Bảo vệ thính giác | Chạm để tắt tiếng, giới hạn cường độ âm thanh |
| Độ chính xác định vị | 0,1m |
| Chức năng cảm biến không gian | Hướng dẫn罗bản đồ, chỉ báo hướng, nhận diện vị trí cáp |
| Phạm vi lọc | Dải tần số đầy đủ: 100Hz—1500Hz ;Lọc thấp: 100Hz—400Hz |
| Dải tần số trung gian: 400Hz—800Hz ;Lọc cao: 800Hz—1500Hz | |
| Xử lý tiếng ồn | Công nghệ giảm tiếng ồn nền thông minh |
| Giao diện | Giao diện định vị âm thanh và từ tính; jack cắm 3.5mm |
| Bộ nguồn máy tính | Pin lithium DC 7.4V/5200mAh |
| Thời gian làm việc liên tục | ≥8h |
| IP | Máy cầm tay IP43, Rada IP64 |
| Trọng lượng đóng gói | 5.5kg (bao gồm hộp nhựa) |
| Kích thước đóng gói (D x R x C) | 420×320×150mm |
| WL50+ | |
| Điện áp xung | 50V |
| Phạm vi thử nghiệm | 20m-100km @ v/2=80m/μs |
| Chỉnh sửa tốc độ sóng | 150-300m/us |
| Chiều rộng xung | chỉnh tự động 70ns-15us |
| Độ phân giải | 0,1m |
| Độ chính xác miền thời gian | < 50 ppm |
| Tần suất lấy mẫu | 400MHz |
| Kháng thoát | 10-50Ω |
| Chế Độ Làm Việc |
Phương pháp LV TDR; Phương pháp ICE; Phương pháp ARM (phương pháp xung thứ cấp) |
| So sánh chuyểnient sóng hình | Tối đa 4 sóng hình có thể được so sánh |
| Cực tính của xung | Cực âm |
| Ngôn ngữ giao diện người dùng | Tiếng Anh |
| Nhập/xuất dữ liệu | ĐƯỢC PHÉP |
| Con trỏ | Với điều khiển con trỏ kép độc lập |
| Màn hình hiển thị | 7 ", 800 x 480 màn hình màu có đèn LED nền |
| Độ sáng màn hình | màn hình cảm ứng điện dung chống chói 800 cd/m² |
| Bảo quản | ＞10000 dữ liệu kiểm tra |
| Giao diện | Cổng hàng không, USB2.0 |
| Tiêu thụ điện năng | 3.5W |
| Bộ nguồn máy tính | Pin lithium 7.4V, 5200mAh, có thể sạc lại |
| Thời gian làm việc liên tục | ≥5h |
| Trọng lượng | 3,0kg |
| Kích thước (D x R x C) | 270×250×125mm |
Tanbos
Thiết bị Dò Cáp Điện Ngầm Thông minh Ngoài trời T32+ là sản phẩm và do đó có thể phù hợp với những người sử dụng hoàn hảo trong ngành công nghiệp tài nguyên. Sản phẩm hiệu quả này được thiết kế cách mạng hóa việc phát hiện năng lượng ngầm một cách nhanh chóng và chính xác tuyệt đối, giúp công việc dễ dàng và an toàn hơn.
Thiết bị Dò Cáp Điện Ngầm Thông minh Ngoài trời T32+ được trang bị công nghệ tiên tiến cho phép nó xác định cáp điện ngầm, thậm chí ở độ sâu mà tất cả các giải pháp khác thực sự chỉ đạt đến 3 mét. Thiết bị có khả năng xác định chính xác vị trí của cáp đang mang điện bằng cách phát ra một tín hiệu mạnh có thể xuyên qua mặt đất và phát hiện vị trí chính xác của cáp.
Quy trình này có thể hoạt động cách mạng hóa hệ điều hành thông minh dành cho người dùng với sự nỗ lực tối thiểu và cài đặt dễ sử dụng. The Tanbos thiết bị có sẵn trở nên bền bỉ, đảm bảo rằng nó có thể chịu được các vấn đề quan trọng một cách hiệu quả.
Máy dò cáp điện ngầm ngoài trời thông minh Tanbos T32+ tuyệt vời riêng biệt cho 2 ứng dụng, bao gồm định vị cáp điện, xác định lỗi và nhận diện cáp. Hệ thống này hoạt động liền mạch cùng phần mềm Máy dò cáp điện ngầm ngoài trời thông minh Tanbos T32+, khiến việc đánh giá vị trí của cáp trở nên thực sự đơn giản.
Máy dò cáp điện ngầm thông minh ngoài trời Tanbos T32+ rất đa năng, khiến đây trở thành công cụ mà các chuyên gia trong ngành tài nguyên có thể sử dụng một cách hoàn hảo. Phương pháp này hiệu quả trong việc tìm kiếm nhiều loại cáp khác nhau, khiến nó phù hợp cho hoạt động trong nhiều môi trường.
Máy dò cáp điện ngầm thông minh ngoài trời Tanbos T32+ thực sự là thiết bị không thể thiếu nếu bạn hoạt động trong ngành tài nguyên, với kích thước nhỏ gọn và cài đặt dễ sử dụng. Công cụ này thực sự có khả năng mang lại lợi ích khi bạn thực hiện các nhiệm vụ một cách nhanh chóng và dễ dàng, bất kể bạn đang làm việc tại trung tâm xây dựng hay tại hiện trường theo quy trình thường xuyên.
| Mô hình | T32 | T20 | T8 |
| Ưu điểm | Đơn vị ổn định hồ quang ARM tích hợp năng lượng cực lớn | Nhẹ – Di động – Tích hợp cao | Nhẹ – Di động – Tích hợp cao |
| Cấp điện áp cáp áp dụng được | Tất cả | Điện áp trung bình | Điện áp thấp |
| Kích thước SWG (D*R*C) | 56x62x94 cm | 50x30x45 cm | 50x30x45 cm |
| Trọng lượng SWG | 88KG | 30kg | 30kg |
| Chức năng | Kiểm tra DC – Phát hiện xung và định vị sơ bộ bằng TDR | Kiểm tra DC – Phát hiện xung và định vị sơ bộ bằng TDR | Kiểm tra DC – Phát hiện xung và định vị sơ bộ bằng TDR |
| Kiểm tra DC | 32 kV | 32 kV | 15kV |
| Xung | 32 kV; 2048 J | 32 kV; 1024 J | 15 kV; 900 J |
| Khoảng thời gian | 5 s, cố định | 5 s, cố định | 5 s, cố định |
| Định vị sơ bộ bằng TDR | LV TDR, ICE, ARM | LV TDR, ICE, ARM (ARM cần mở rộng) | LV TDR, ICE, ARM (ARM cần mở rộng) |
| Phạm vi đo lường | 0-100KM | 0-100KM | 0-100KM |
| Sinh ra xung | Bipolar | Bipolar | Bipolar |
| Độ lớn của xung | 50V | 30V | 30V |
| Chiều rộng xung | 70 ns – 15 µs | 70 ns – 15 µs | 70 ns – 15 µs |
| Tỷ lệ dữ liệu | 400MHz | 200MHz | 200MHz |
| Vận tốc truyền dẫn | 100 – 300 m/µs | 00 – 300 m/µs | 00 – 300 m/µs |
| Độ phân giải | 0,4m | 0,4m | 0,4m |
