Với thiết kế chia tách và bền bỉ, chúng tôi đã phát triển thiết bị định vị lỗi cáp T8 trở thành một trong những thiết bị định vị lỗi cáp di động và mạnh mẽ nhất thế giới. Chúng tôi tích hợp nhiều phương pháp phản xạ miền thời gian (TDR) để xác định sơ bộ vị trí lỗi, chẳng hạn như TDR điện áp thấp (LV TDR), Phương pháp phản xạ hồ quang (ARM – tùy chọn) và Phương pháp tách dòng xung (ICE), dành cho nhiều loại lỗi cáp khác nhau.
Tất cả các thành phần đều có thể sử dụng độc lập. Bạn chỉ cần sử dụng phần TDR của chúng tôi để đo chiều dài cáp, hoặc chỉ dùng thiết bị định vị chính xác (Pinpointer) để xác định vị trí lỗi khi bạn đã có sẵn máy phát xung.

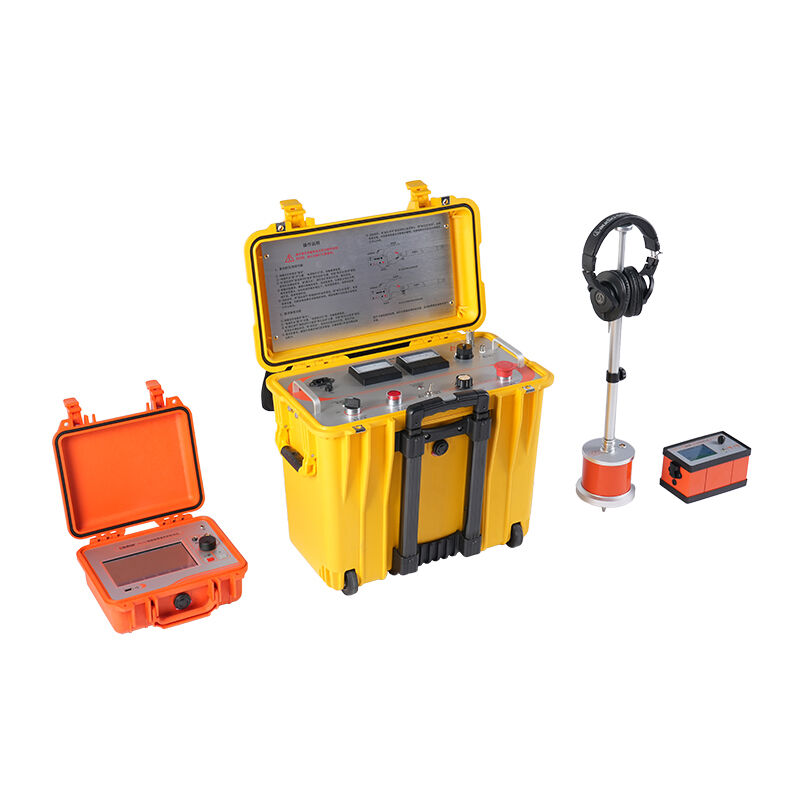

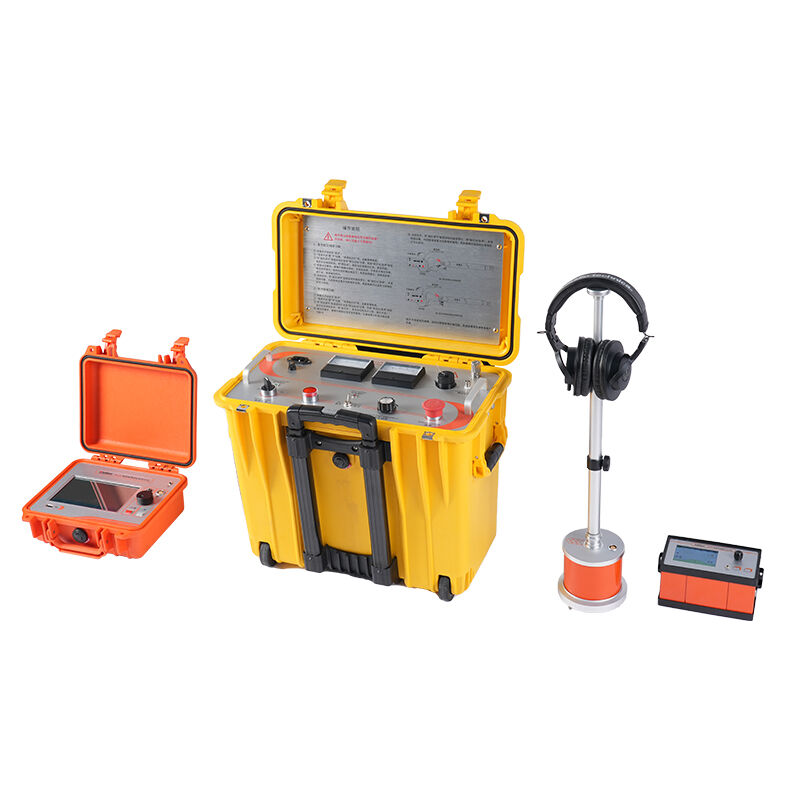

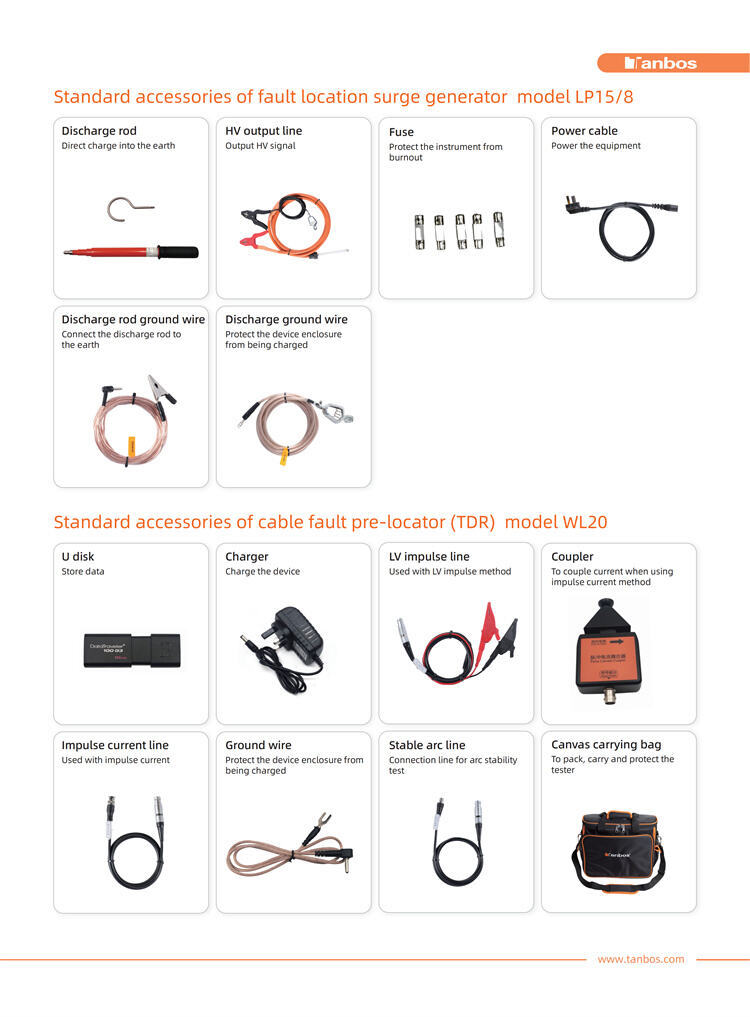

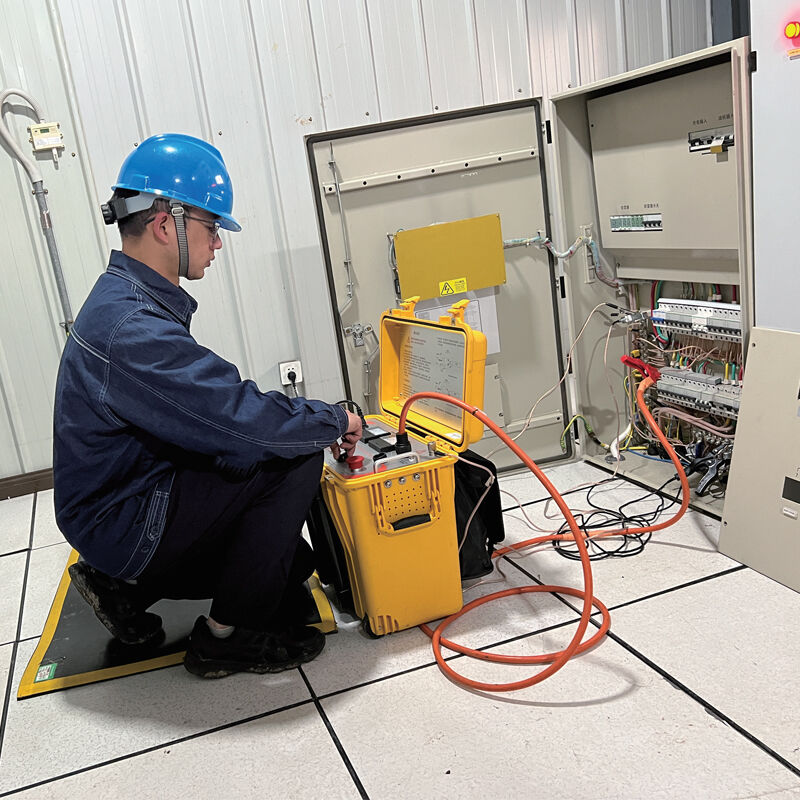

Máy phát xung định vị sự cố, mô hình LP15/8
Thiết bị định vị sơ bộ lỗi cáp (TDR), model WL20

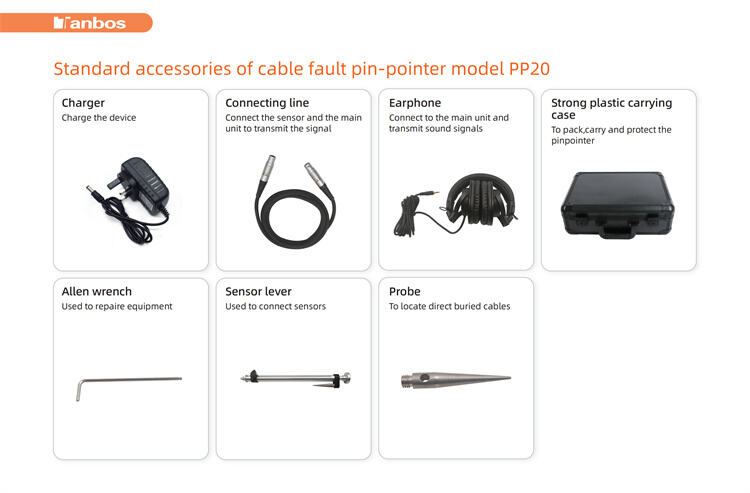

Thiết bị chỉ điểm lỗi cáp, model PP20

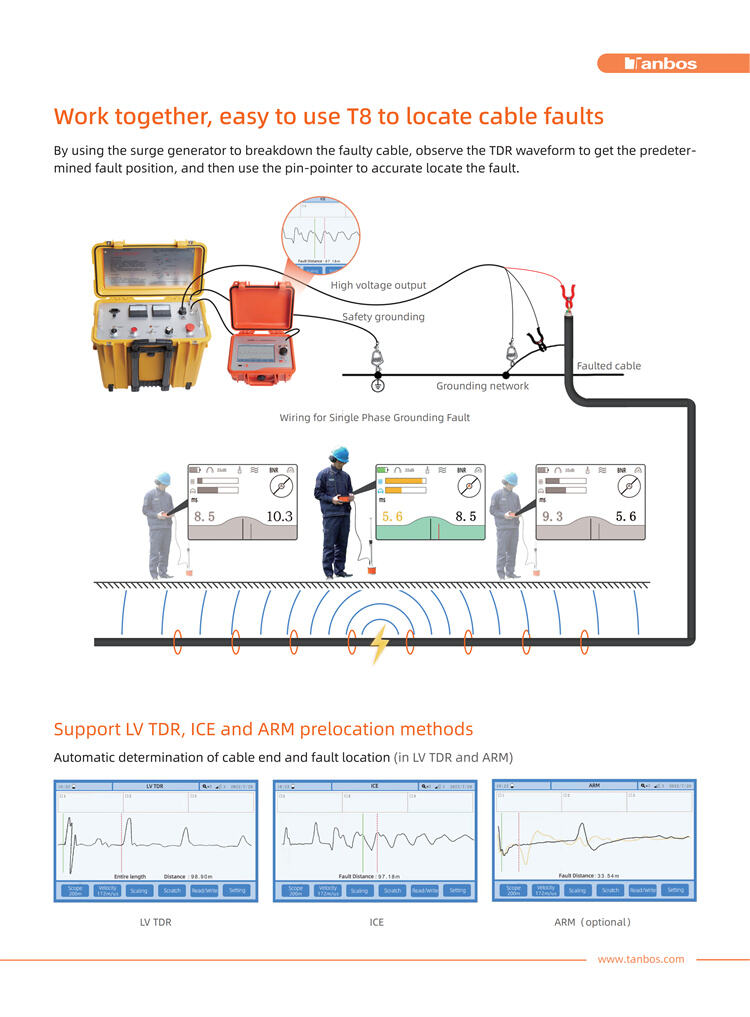

Làm việc cùng nhau, dễ dàng sử dụng T8 để định vị sự cố cáp

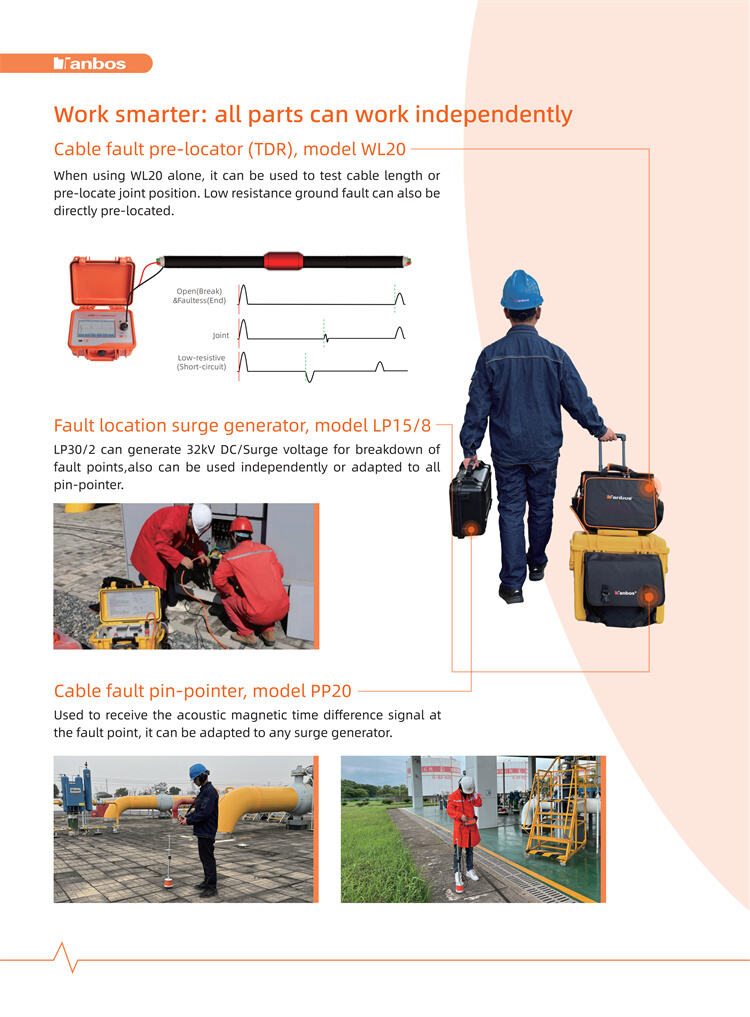

Làm việc thông minh hơn: tất cả các bộ phận đều có thể hoạt động độc lập

| Thông số kỹ thuật | |
| LP15/8 | |
| Đầu ra điện áp DC | 0-15 kV điều chỉnh liên tục |
| Dòng Đầu Ra Tối đa | 30mA |
| Năng lượng phóng điện tối đa | 900J |
| Chế độ HV | Xung và DC |
| Chu kỳ xung | Cố định 5s |
| Cực tính của điện áp đầu ra | Cực âm |
| Bộ nguồn máy tính | AC 220~240V 50/60Hz, 1kVA |
| Đèn LED | Cung cấp ánh sáng cho môi trường tối |
| Công suất đầu ra tối đa | 300W |
| An toàn | Phát hiện nhiệt độ, vòng bảo vệ tự động, hệ thống tiếp đất kép |
| Nhiệt độ hoạt động | -25℃~ 50℃ |
| Nhiệt độ bảo quản | -30℃~ 60℃ |
| Trọng lượng | 30kg |
| Kích thước | 500×300×400mm |
| PP20 | |
| Màn hình hiển thị | 3.5 ", màn hình màu TFT, 480 x 320 |
| Đèn hậu | Đèn LED |
| Dải động | Kênh từ tính > 99dB; Kênh âm thanh > 99dB |
| Phóng đại âm thanh | 99dB, điều chỉnh tự do |
| Thời gian từ tính âm thanh | 0,1 ms – 60 ms, hiển thị đồng bộ các bản ghi lịch sử |
| Bảo vệ thính giác | Chạm để tắt tiếng, giới hạn cường độ âm thanh |
| Độ chính xác định vị | 0,1m |
| Chức năng cảm biến không gian | Hướng dẫn罗bản đồ, chỉ báo hướng, nhận diện vị trí cáp |
| Phạm vi lọc | Dải tần số đầy đủ: 100Hz—1500Hz ;Lọc thấp: 100Hz—400Hz |
| Dải tần số trung gian: 400Hz—800Hz ;Lọc cao: 800Hz—1500Hz | |
| Xử lý tiếng ồn | Công nghệ giảm tiếng ồn nền thông minh |
| Giao diện | Giao diện định vị âm thanh và từ tính; jack cắm 3.5mm |
| Bộ nguồn máy tính | Pin lithium DC 7.4V/5200mAh |
| Thời gian làm việc liên tục | ≥8h |
| IP | Máy cầm tay IP43, Rada IP64 |
| Trọng lượng đóng gói | 5.5kg (bao gồm hộp nhựa) |
| Kích thước đóng gói (D x R x C) | 420×320×150mm |
| WL20 | |
| Điện áp xung | 30V |
| Phạm vi thử nghiệm | 20m-100km @ v/2=80m/μs |
| Chỉnh sửa tốc độ sóng | 150-300m/us |
| Chiều rộng xung | chỉnh tự động 70ns-15us |
| Độ phân giải | 0,1m |
| Độ chính xác miền thời gian | < 50 ppm |
| Tần suất lấy mẫu | 200MHz |
| Kháng thoát | 50Ω |
| Chế Độ Làm Việc | Phương pháp LV TDR; phương pháp ICE; phương pháp ARM (phương pháp xung thứ cấp) – tùy chọn |
| So sánh chuyểnient sóng hình | Tối đa 4 sóng hình có thể được so sánh |
| Cực tính của xung | Cực âm |
| Ngôn ngữ giao diện người dùng | Tiếng Anh |
| Nhập/xuất dữ liệu | ĐƯỢC PHÉP |
| Con trỏ | Với điều khiển con trỏ kép độc lập |
| Màn hình hiển thị | 7 ", 800 x 480 màn hình màu có đèn LED nền |
| Độ sáng màn hình | màn hình cảm ứng điện dung chống chói 800 cd/m² |
| Bảo quản | >10000 dữ liệu kiểm tra |
| Giao diện | Cổng hàng không, USB2.0 |
| Tiêu thụ điện năng | 3.5W |
| Bộ nguồn máy tính | Pin lithium 7,4 V, 5200 mAh, sạc lại được |
| Thời gian làm việc liên tục | ≥5h |
| Trọng lượng | 3,0kg |
| Kích thước (D x R x C) | 270×250×125mm |
Phụ kiện


Hướng dẫn lựa chọn
| Mô hình | T32 | T20 | T8 |
| Ưu điểm | Đơn vị ổn định hồ quang ARM tích hợp năng lượng cực lớn | Nhẹ – Di động – Tích hợp cao | Nhẹ – Di động – Tích hợp cao |
| Cấp điện áp cáp áp dụng được | Tất cả | Điện áp trung bình | Điện áp thấp |
| Kích thước SWG (D*R*C) | 56x62x94 cm | 50x30x45 cm | 50x30x45 cm |
| Trọng lượng SWG | 88KG | 30kg | 30kg |
| Chức năng | Kiểm tra DC – Phát hiện xung và định vị sơ bộ bằng TDR | Kiểm tra DC – Phát hiện xung và định vị sơ bộ bằng TDR | Kiểm tra DC – Phát hiện xung và định vị sơ bộ bằng TDR |
| Kiểm tra DC | 32 kV | 32 kV | 15kV |
| Xung | 32 kV; 2048 J | 32 kV; 1024 J | 15 kV; 900 J |
| Khoảng thời gian | 5 s, cố định | 5 s, cố định | 5 s, cố định |
| Định vị sơ bộ bằng TDR | LV TDR, ICE, ARM | LV TDR, ICE, ARM (ARM cần mở rộng) | LV TDR, ICE, ARM (ARM cần mở rộng) |
| Phạm vi đo lường | 0-100KM | 0-100KM | 0-100KM |
| Sinh ra xung | Bipolar | Bipolar | Bipolar |
| Độ lớn của xung | 50V | 30V | 30V |
| Chiều rộng xung | 70 ns – 15 µs | 70 ns – 15 µs | 70 ns – 15 µs |
| Tỷ lệ dữ liệu | 400MHz | 200MHz | 200MHz |
| Vận tốc truyền dẫn | 100 – 300 m/µs | 00 – 300 m/µs | 00 – 300 m/µs |
| Độ phân giải | 0,4m | 0,4m | 0,4m |
