Video giới thiệu sản phẩm
Giới thiệu
Không cần sửa đổi phức tạp, không cần xe lớn hơn để lắp đặt, không cần lo lắng về nguồn điện. TBS-1000 là người bạn đồng hành tốt nhất của bạn trong việc xác định vị trí sự cố cáp.
Tích hợp nhiều chức năng như TDR, kiểm tra một chiều (DC), phóng điện xung và hồ quang, thiết bị được điều khiển bởi máy tính bảng với phần mềm Auto Go. Cung cấp các chế độ thông minh / chuyên gia, thiết bị tự động phát hiện trạng thái cáp, phân tích dạng sóng, xác định sơ bộ vị trí sự cố và lưu trữ dữ liệu.

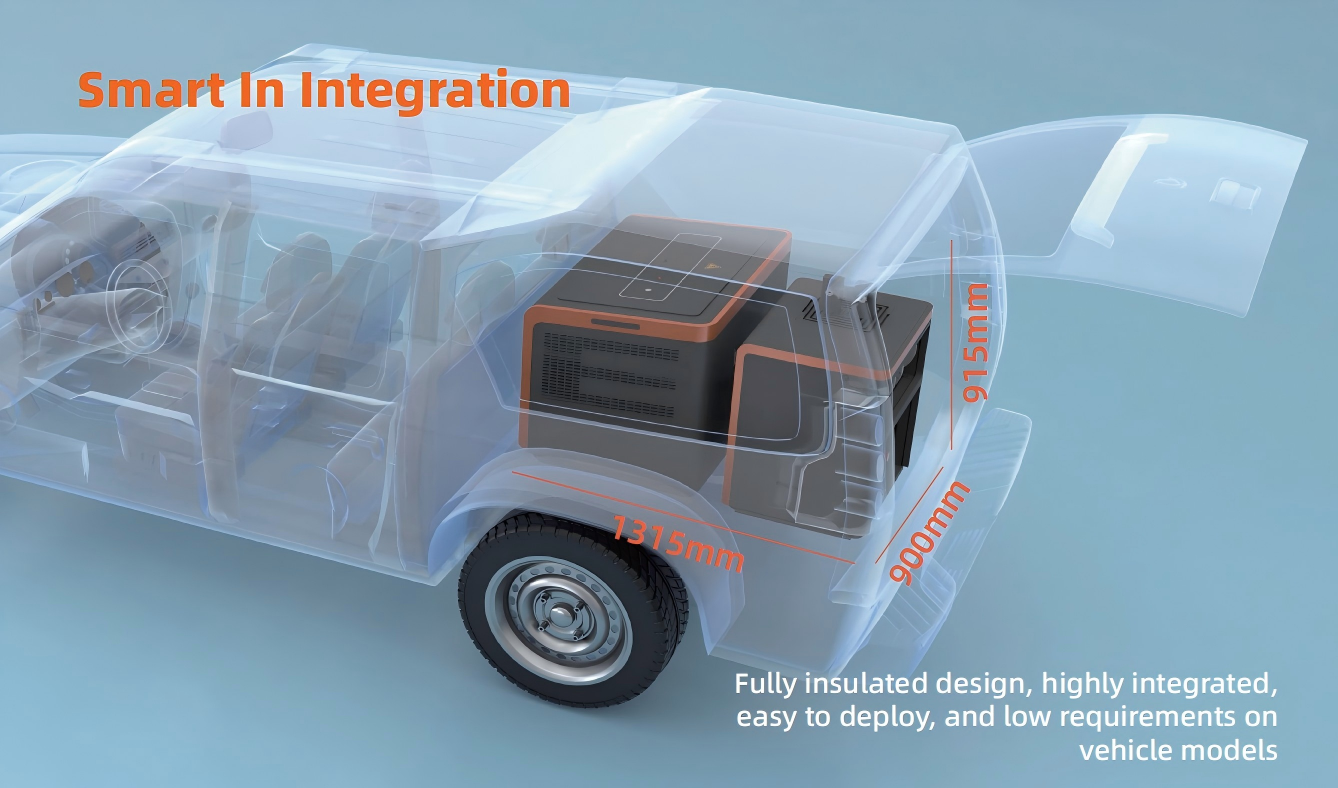

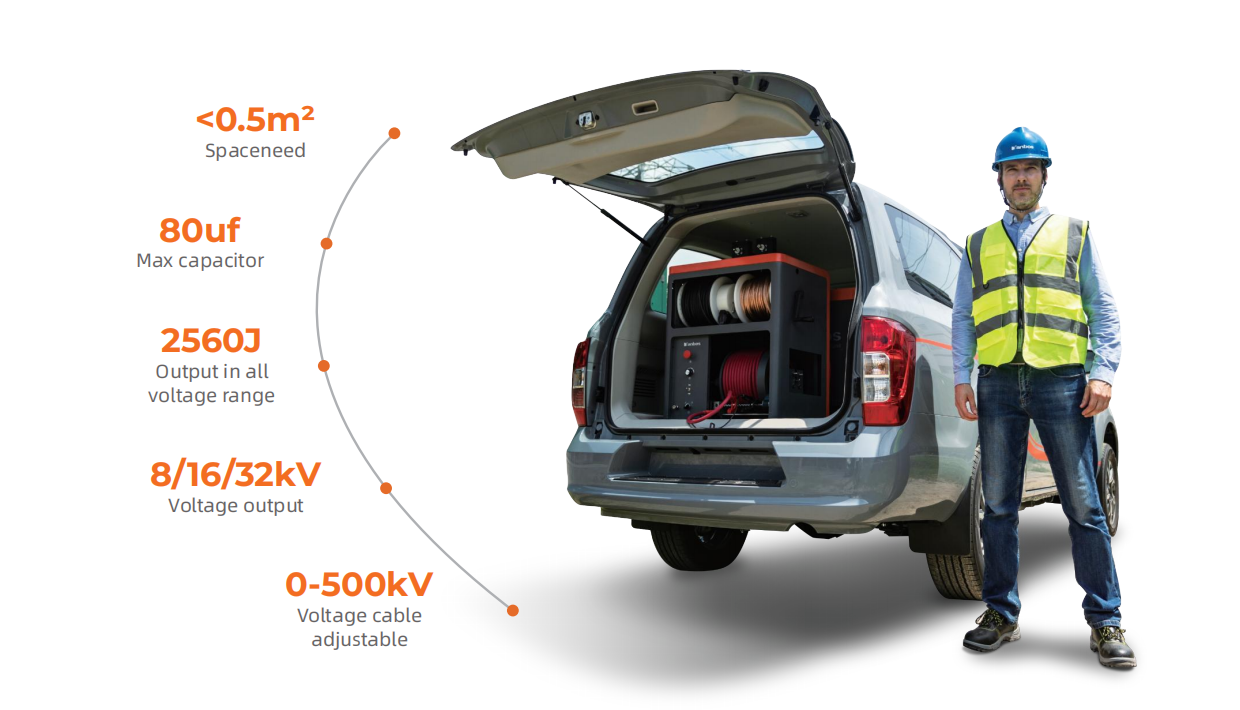

Với điện áp đầu ra 8/16/32 kV, năng lượng 2560 J, tốc độ phóng điện 3–10 giây và thiết kế cách điện hoàn toàn nhằm thuận tiện cho việc lắp đặt trên xe, thiết bị đảm bảo việc xác định vị trí sự cố cáp hiệu quả và an toàn.
Đặc điểm

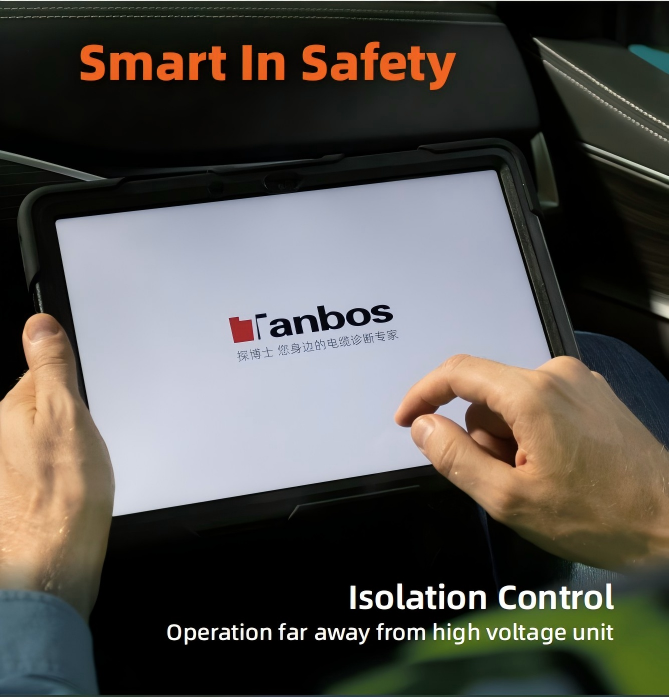

Kiểm Soát Cách Ly
Vận hành ở khoảng cách xa khỏi bộ phận điện áp cao

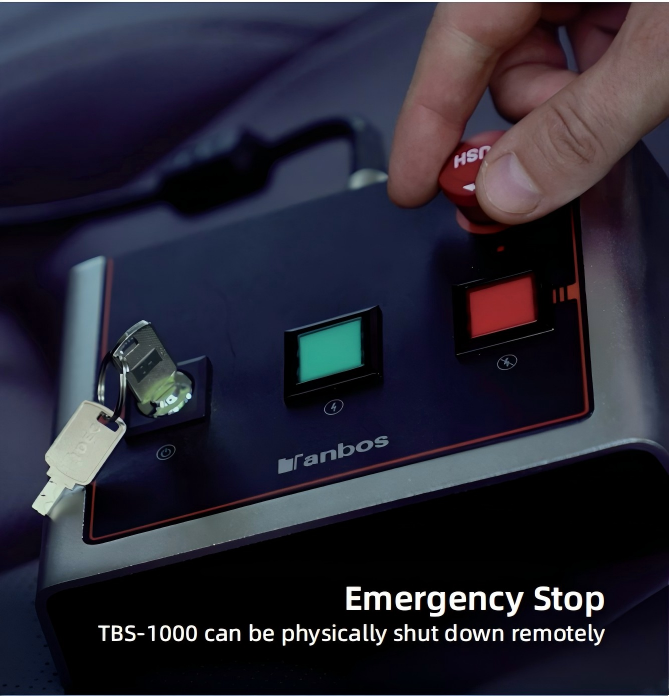

Dừng khẩn cấp
TBS-1000 có thể được tắt vật lý từ xa

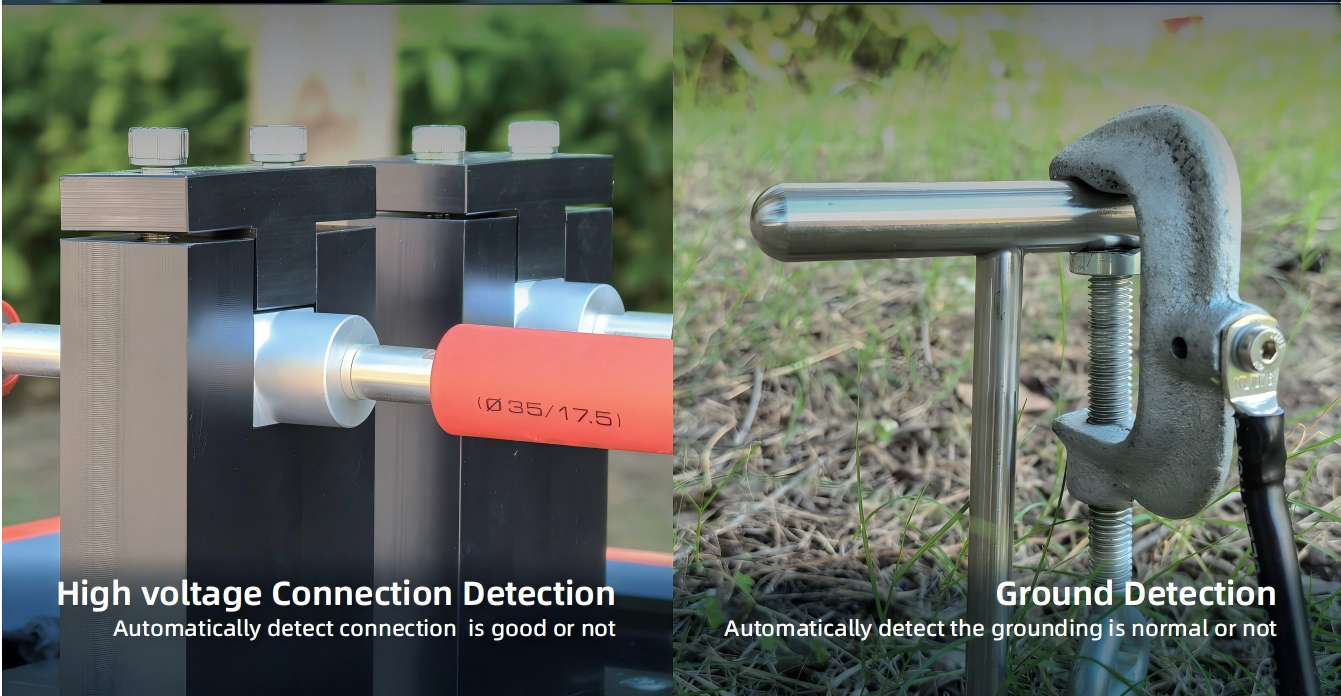

Phát hiện kết nối điện áp cao
Tự động phát hiện kết nối có tốt hay không.
Phát hiện tiếp đất
Tự động phát hiện tiếp đất có bình thường hay không.

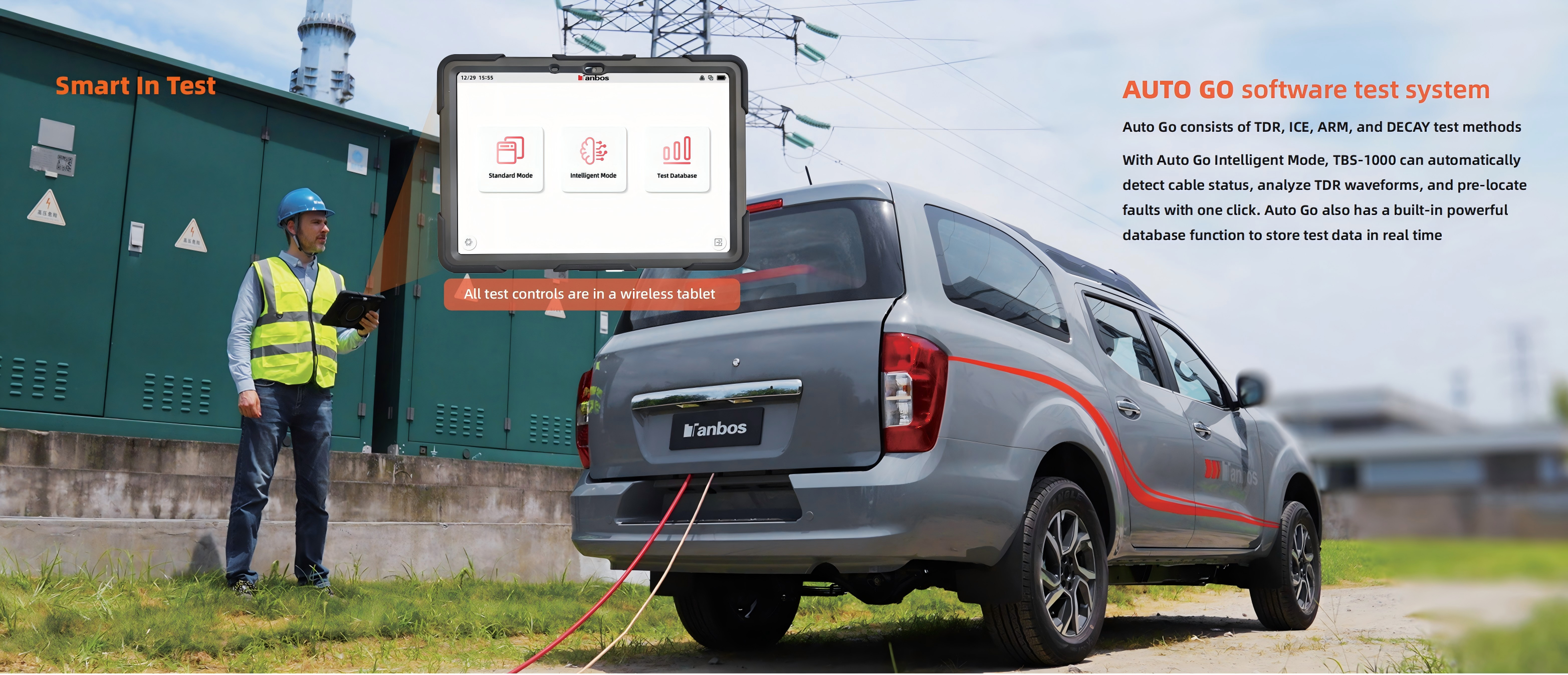

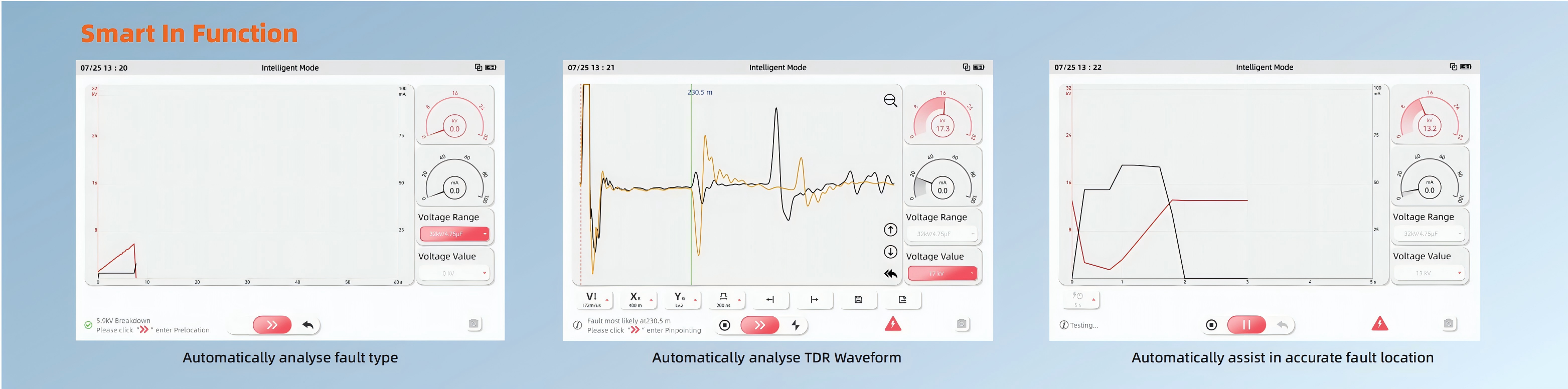

Auto Go bao gồm các phương pháp kiểm tra TDR, ICE, ARM và DECAY. Ở Chế độ Thông minh Auto Go, bộ TBS-1000 có thể tự động phát hiện trạng thái cáp, phân tích dạng sóng TDR và định vị sơ bộ sự cố chỉ với một lần nhấn chuột. Auto Go còn có chức năng cơ sở dữ liệu mạnh mẽ được tích hợp sẵn để lưu trữ dữ liệu kiểm tra theo thời gian thực.
Thông số kỹ thuật s
| THÔNG SỐ KỸ THUẬT PHẦN ĐIỆN ÁP CAO | |
| Nguồn DC điện áp cao | thử nghiệm DC 0-32 kV (thử nghiệm cách điện DC) |
| 60 mA dòng điện liên tục danh định tại 32 kV | |
| Phát hiện phóng điện | 0-32 kV |
| Mức xung tiêu chuẩn | 0… 8 / 0 … 16 / 0 … 32 kV; 2.432 / 2.432 / 2.432 J |
| Tỷ lệ tăng đột ngột | Chỉnh được 3-10 giây, và phát đơn lẻ |
| Có sẵn chức năng định vị trước | TDR, ARM, ICE, DECAY |
| Kiểm tra vỏ bọc | 0-32kV |
| Cách thức truyền thông | Wi-Fi 2.4G |
| Điều khiển | Ứng dụng Auto Go (phiên bản Android) |
| Dải phát hiện tiếp đất | ≥0.5Ω |
| Cài đặt phát hiện tiếp đất | 2~10Ω có thể điều chỉnh |
| Độ chính xác phát hiện tiếp đất | Tốt hơn 0.2Ω |
| Phạm vi phát hiện điện áp bước | 0.5~200V(đỉnh) |
| Cài đặt phát hiện điện áp bước | 0.5~42V(30VAC) |
| Độ chính xác phát hiện điện áp bước | Tốt hơn 0.2V |
| Nhiệt độ hoạt động | -20 ~ +45℃ |
| Nhiệt độ bảo quản | -40 ~ +60℃ |
| Trọng lượng | 180kg |
| Nguồn điện đầu vào | 220V AC, 50/60 Hz, 2kW |
| Kích thước (l x w x h) | 900*650*703 mm |
| Lớp bảo vệ | IP43 |
| DỮ LIỆU KỸ THUẬT ĐƠN VỊ RADAR VÀ ĐIỀU KHIỂN | |
| Cài đặt TDR | Tích hợp vật lý và chức năng |
| Kiểm soát | Máy tính bảng không dây và Hộp Dừng Khẩn cấp |
| Màn hình hiển thị | 11.5'' |
| Sinh ra xung | Bipolar |
| Độ lớn của xung | 50V |
| Chiều rộng xung | 50ns ~10μs |
| Phạm vi đo lường | 0 m-100 km, tại VOP = 80 m/µs |
| ProRange | 0 -40dB |
| Độ phân giải | 0,1m (tại 172m/μs) |
| Độ chính xác | 0.10% |
| Mức tăng cường | 6 |
| Tỷ lệ dữ liệu | 200MHz |
| Vận tốc truyền dẫn | 100-300m/μs |
| Hỗ trợ nhiều lần bắn | Có, 5 dấu vết lỗi HV, |
| Khả năng lưu trữ sóng | Không giới hạn |
Ứng dụng
Phụ kiện

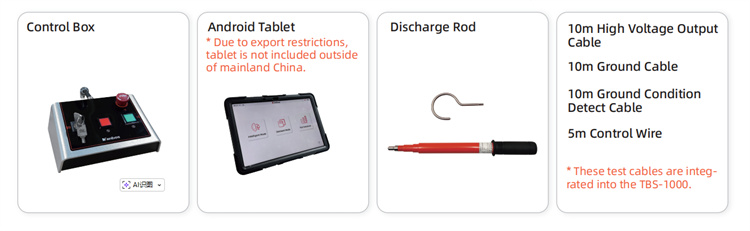

Phụ kiện tiêu chuẩn của hệ thống định vị sự cố cáp TBS-1000

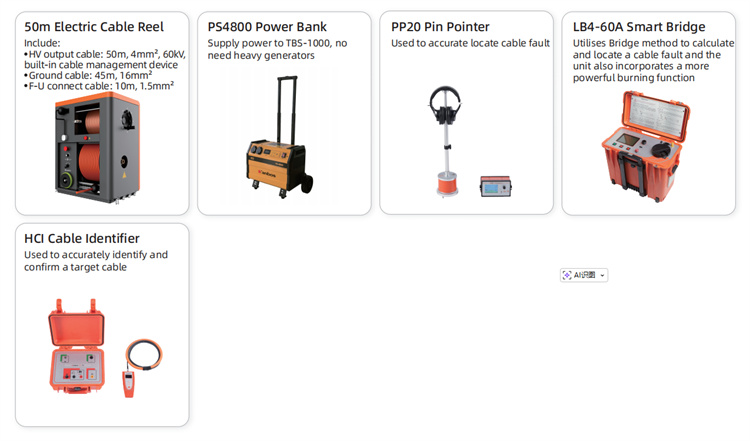

Phụ kiện tùy chọn của hệ thống định vị sự cố cáp TBS-1000
