Giới thiệu

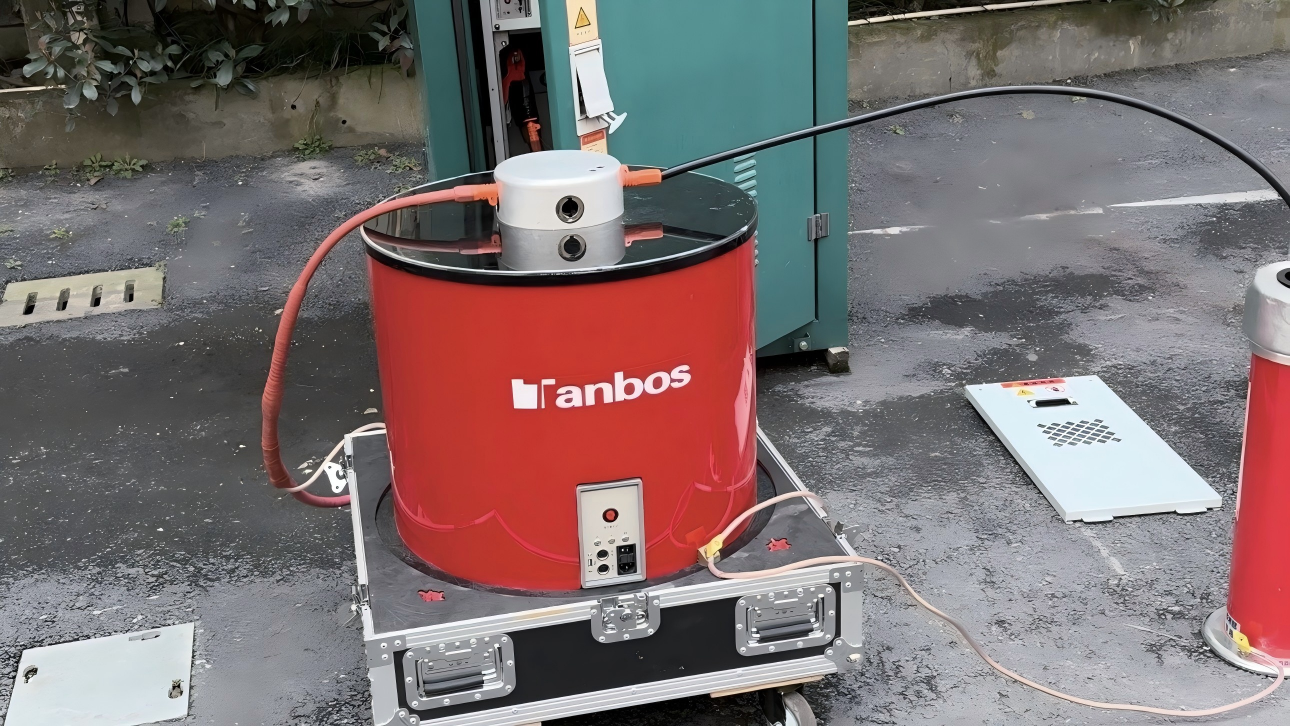

TV60 là một bộ thử nghiệm DAC (Damped AC Voltage) với điện áp đỉnh là 60 kV. Bộ thử nghiệm có thể được sử dụng cho

kiểm soát chất lượng trên các hệ thống cáp MV mới lắp đặt, sửa chữa hoặc cũ với kết quả đáng tin cậy và một

đánh giá thích hợp tình trạng của hệ thống cách nhiệt cáp cũng như các phụ kiện. Đây là chìa khóa.

hoạt động thành công của mạng lưới phân phối và truyền tải.

Thử nghiệm điện áp DAC và đo lường chẩn đoán cho phép phát hiện đáng tin cậy các cài đặt kém, lỗi

do việc lắp đặt không phù hợp, lỗi ở phụ kiện hoặc suy giảm cách điện cáp do lão hóa. Nó cho phép

nhiều hơn nhiều so với một quyết định đơn giản dạng "được hoặc không được". Kiểm tra DAC là một công cụ bảo trì nâng cao

cũng hỗ trợ quản lý tài sản và vận hành lưới điện.

Ứng dụng

Kiểm tra sau khi lắp đặt các hệ thống cáp mới được lắp đặt hoặc sửa chữa
Kiểm tra định kỳ và chẩn đoán để đánh giá cáp đã vận hành lâu năm
Kiểm tra chịu điện áp có giám sát phóng điện cục bộ (PD) và kiểm tra chẩn đoán phi phá hủy
Khả năng đo phóng điện cục bộ (PD) toàn diện theo tiêu chuẩn IEC 60270, IEC 60885-3, IEEE 400.3

Tiết kiệm thời gian dành cho bạn trong chẩn đoán cáp：

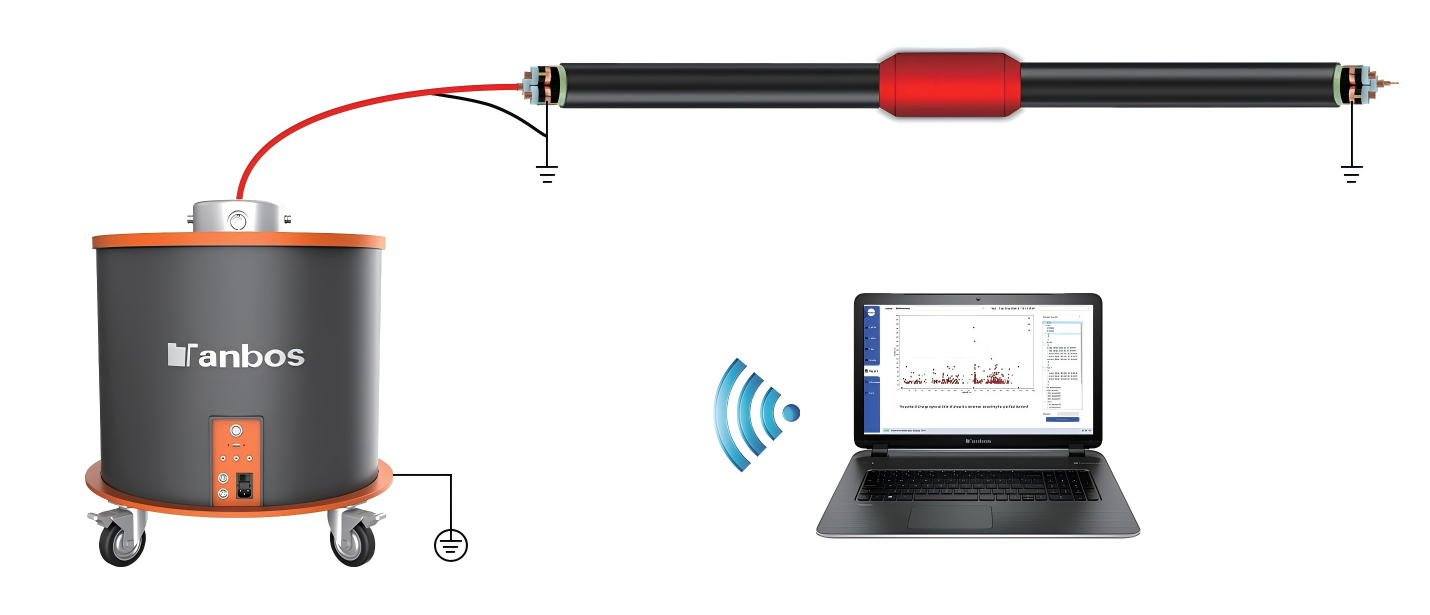

Kết nối — Tự động — Kiểm tra

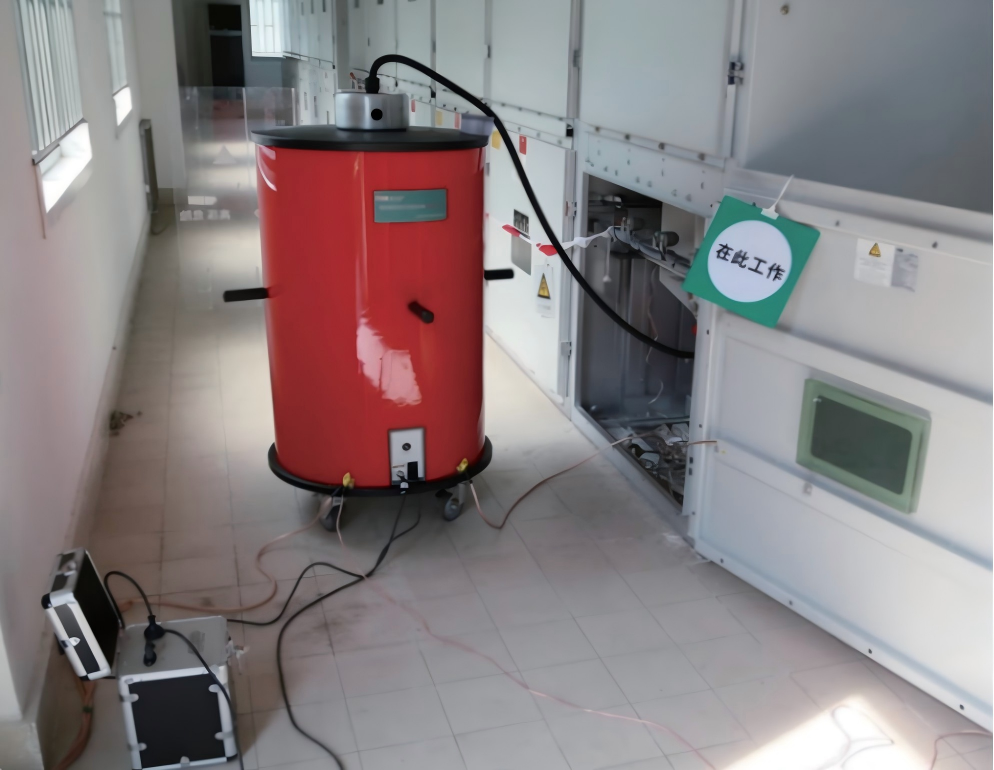

Việc kiểm tra tại hiện trường rất đơn giản, sau khi hoàn tất kết nối giữa TV60 và cáp, thiết bị vận hành

phần mềm sẽ hướng dẫn bạn qua toàn bộ quy trình.

Kết nối: Sau khi hoàn thành các kiểm tra và kiểm tra sơ bộ cần thiết, chỉ cần thực hiện một vài kết nối liên quan đến

Kiểm tra DAC.

Tự động: Bước thứ hai là chỉ cần làm theo các bước của phần mềm vận hành, chỉ cần nhập một số thông số cần thiết

của cáp được kiểm tra, các bước còn lại hệ thống sẽ tự động hoàn thành.

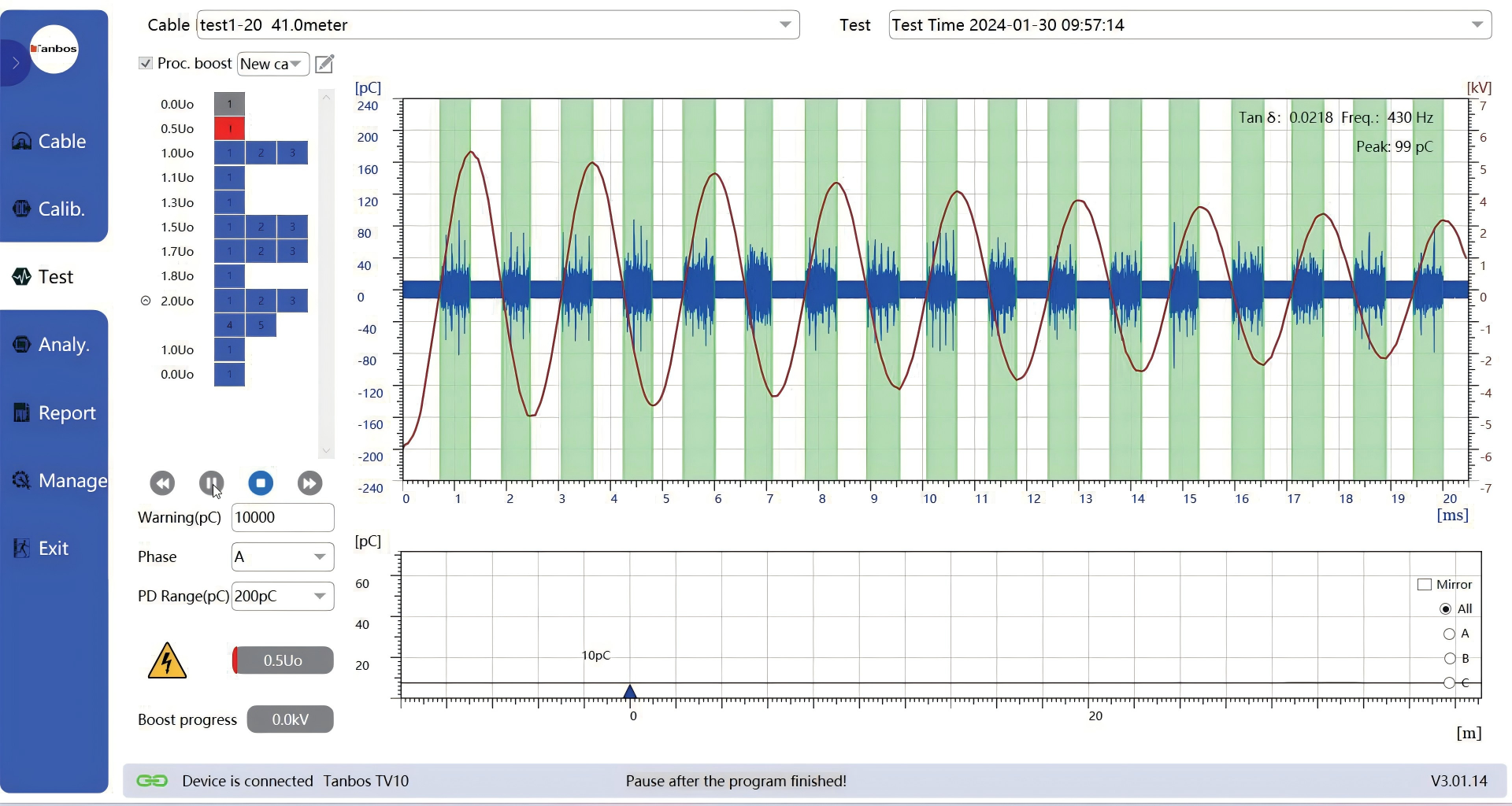

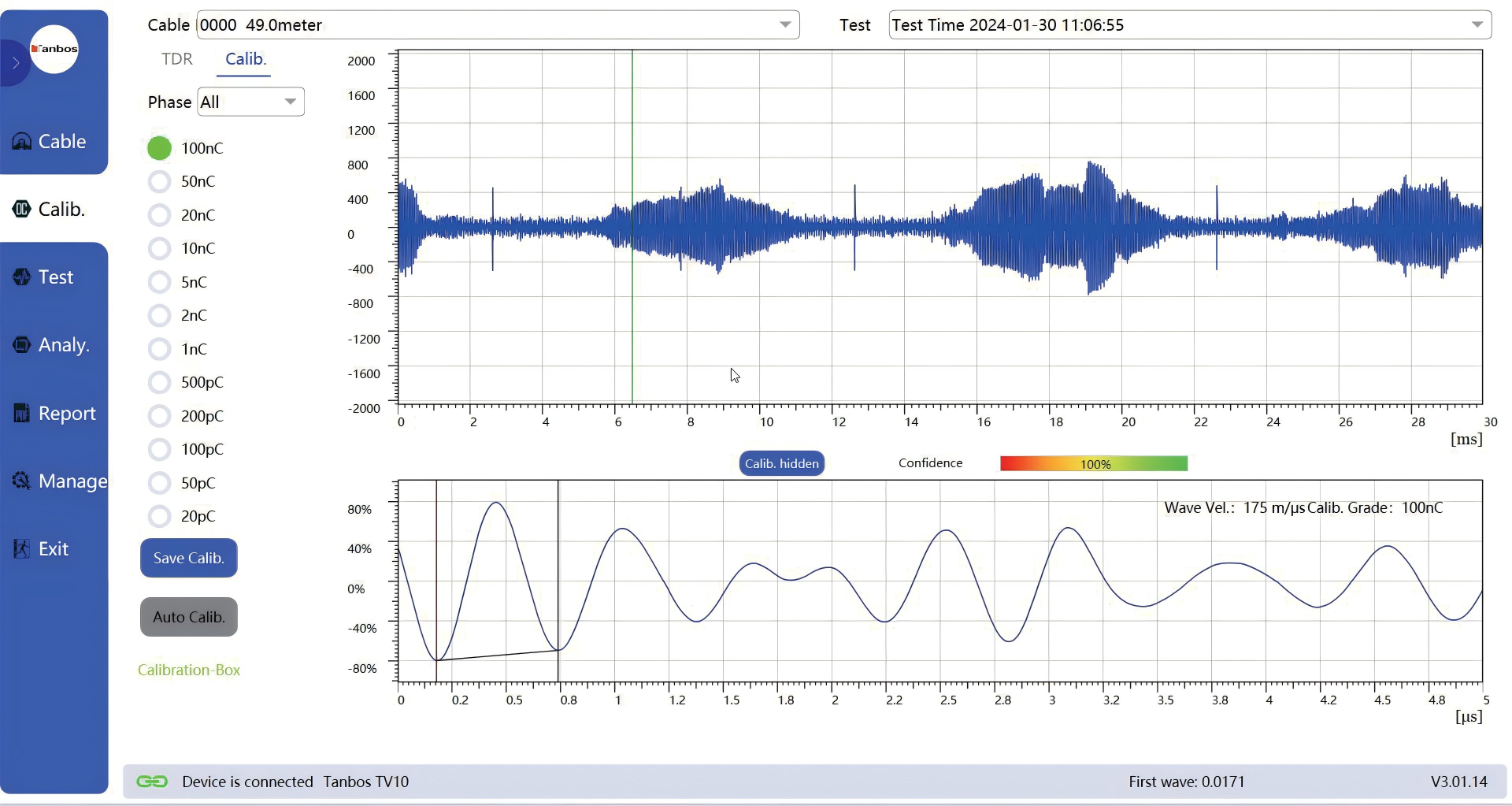

Hiệu chuẩn Kiểm tra Tự động

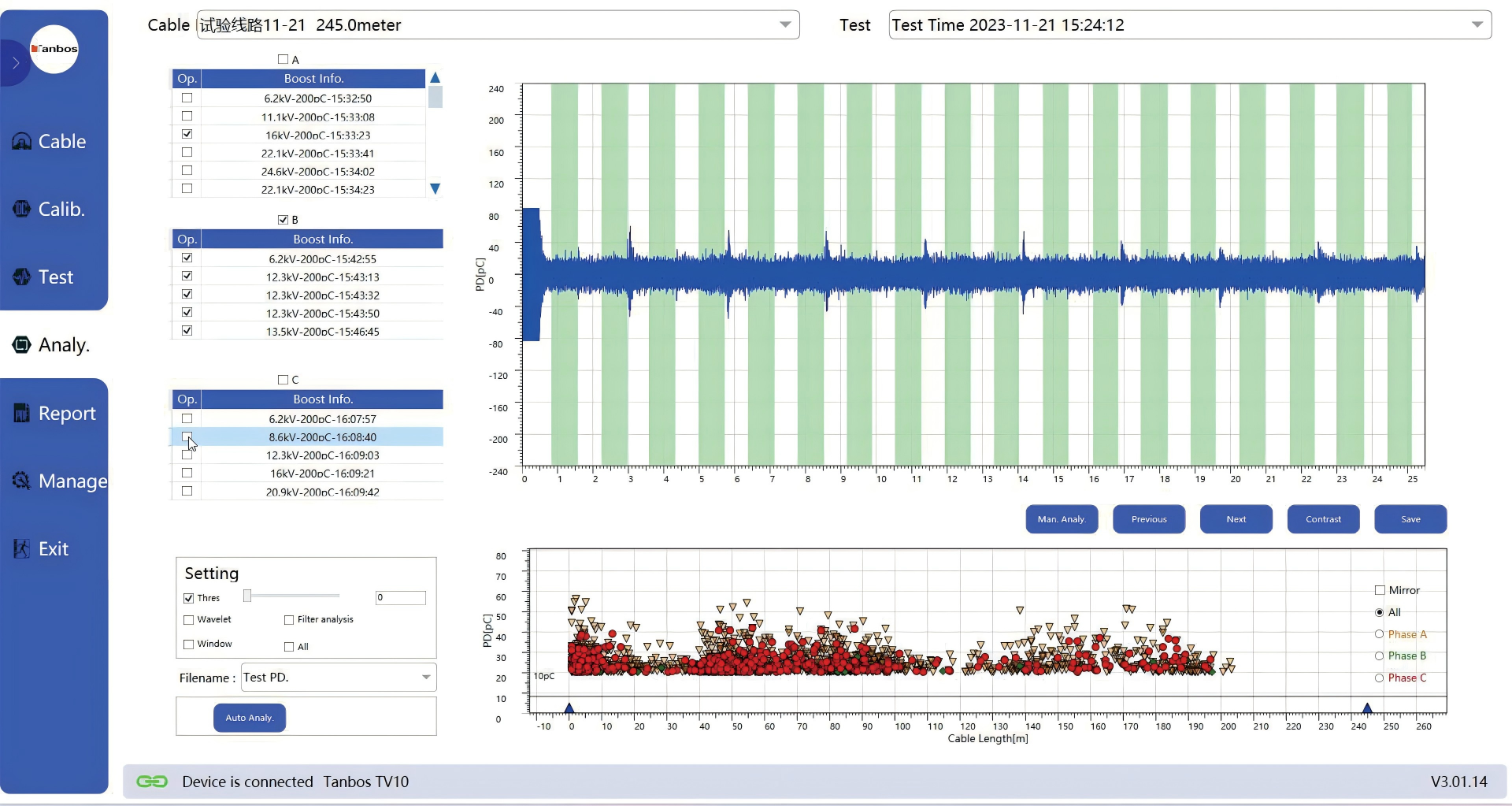

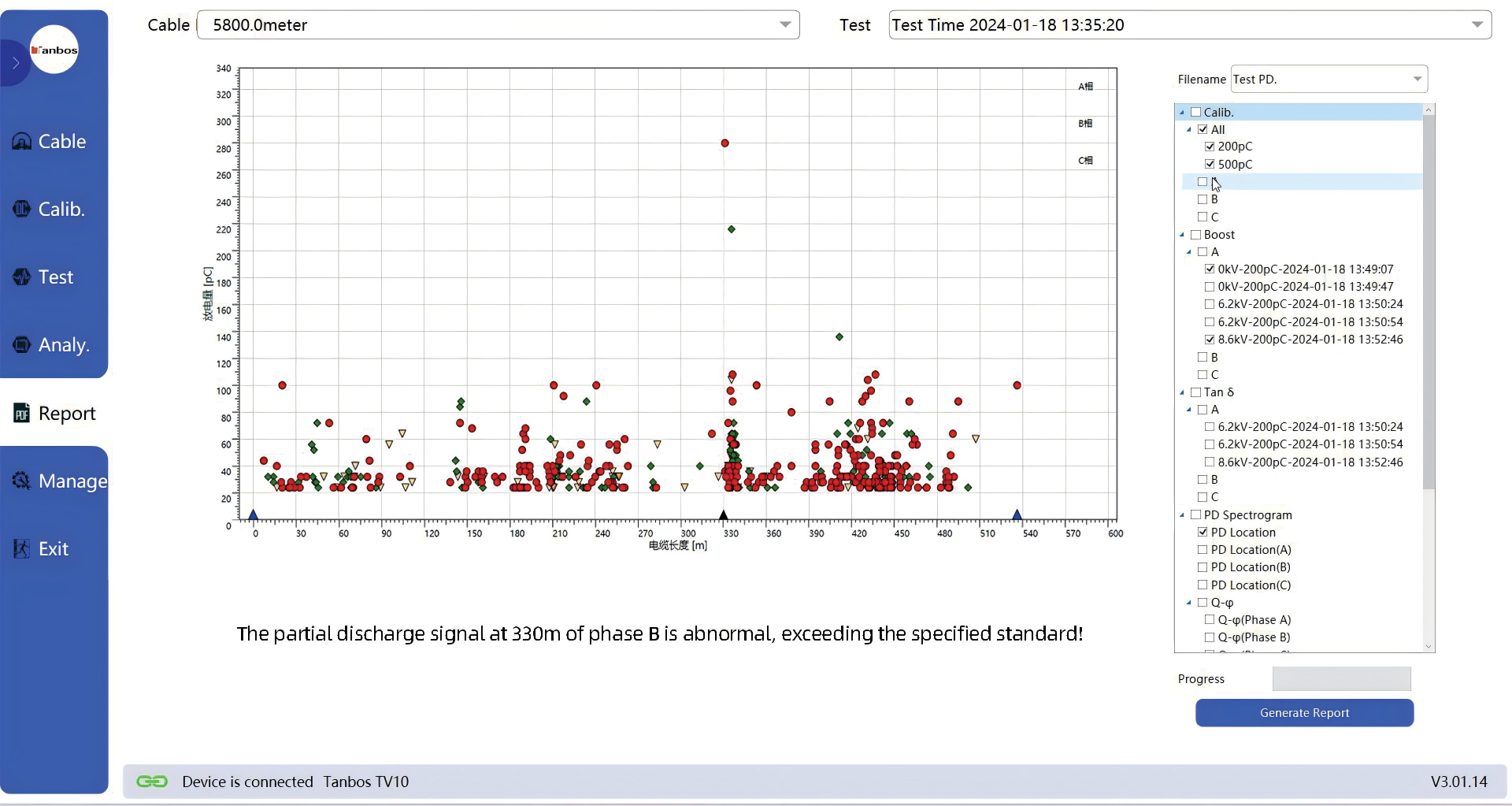

Phân tích báo cáo kiểm tra bản đồ phóng điện cục bộ

Thông số kỹ thuật của TV60
Điện áp đầu vào	220V AC±10%, 50Hz
Điện áp đầu ra
DAC	0-60 kV (đỉnh)/0-42,4 kV (rms)
Độ chính xác	±1%
Độ phân giải	0.1kV
Phạm vi tần số	20Hz~500Hz
Phạm vi công suất	1 nF ... 10 μF tại 30 kV đỉnh
Phạm vi công suất	1 nF ... 4,25 μF tại 60 kVpeak
Dải nhạy cảm PD	2 pC … 100 nC (theo IEC60270)
Độ phân giải	±1pC
Mức nhiễu hệ thống	< 20 pC tại 60 kV(peak)
Phân localisation PD
Phạm vi đo lường	0 … 20.000m
Tốc độ truyền dẫn	5 … 120m/µs
Tỷ lệ lấy mẫu	200 MHz
Băng tần	150kHz ~ 45MHz, điều chỉnh tự động
Độ chính xác	1% độ dài cáp
Độ phân giải	± 1pC / ± 0.1m
Thử nghiệm TD (Tan Delta)
Phạm vi đo lường	0.1% ~ 10%, điều chỉnh tự động
Định vị trí mối nối TDR trong chế độ hiệu chuẩn	Tích hợp
Phần mềm	Giao diện đồ họa có thể chọn bởi người dùng, bản đồ PD trực tuyến “thời gian thực”
	cơ sở dữ liệu đo lường tích hợp, xem toàn diện
	xử lý, phân tích và báo cáo dữ liệu đo lường
Nhiệt độ
Hoạt động	-20 °C … 55 °C
Bảo quản	-30 °C … 70 °C
Độ ẩm tương đối	93 % tại 30 °C (không ngưng tụ)
Trọng lượng	100 kg (khô)
Kích thước	ø 690 x C 1000 mm
