Produkteinführungs-Video
Einleitung
Der Durchhaltespannungstest kann in Wechselstrom-Durchhaltespannungstest und Gleichstrom-Durchhaltespannungstest unterteilt werden. Der Wechselstrom-Durchhaltespannungstest lässt sich wiederum in Netzfrequenz-, Frequenzumrichter- und 0,1-Hz-Ultratief-Frequenz-Testtechnik unterteilen, wobei die 0,1-Hz-Ultratief-Frequenz-Technik die derzeit vom Internationalen Elektrotechnischen Komitee (IEC) empfohlene neueste Technologie darstellt.
Das VLF-40-kV ist das Kernprodukt, das eigenständig mit der neuesten Technologie entwickelt wurde. Es verfügt über einen 7-Zoll-Touchscreen, den neuesten ARM7-Mikrocontroller, eine Hochgeschwindigkeits-AD-Aufnahmeschaltung und ist mit einer Hintergrundverwaltungssoftware ausgestattet. Durch die Anwendung der 0,1-Hz-VLF-Durchhaltespannungstesttechnik, die dem Netzfrequenz-Betriebsumfeld von Kabeln entspricht, wird die Portabilität sowie die Prüfeffizienz verbessert und eine neue Ära des Kabel-Durchhaltespannungstests eingeläutet.
Eigenschaften
Eindeutige Vorteile
Leistungsvergleich verschiedener Durchhaltespannungs-Prüfgeräte:
|
Vergleichsinhalt |
Leistungsfrequenz Widerstandsspannung |
Frequenz Widerstandsspannung |
0,1-Hz-Durchhaltespannung Spannung |
Gleichstrom-Durchhaltespannung Spannung |
|
Äquivalenz |
Gut |
Gut |
Gut |
Schlecht |
|
Isolationszerstörung |
Klein |
Klein |
Klein |
Hohe |
|
Betriebssicherheit |
Niedrig |
Niedrig |
Hoch |
Etwas niedrig |
|
Verkabelung |
Kompliziert |
Am kompliziertesten |
Am einfachsten |
Kompliziert
|
|
Volumen und Gewicht |
Schwer und groß |
Schwer und groß |
Leicht und klein |
Leicht und klein |
Einfach zu bedienen: einfache Verkabelung, fehlerfreie Operation

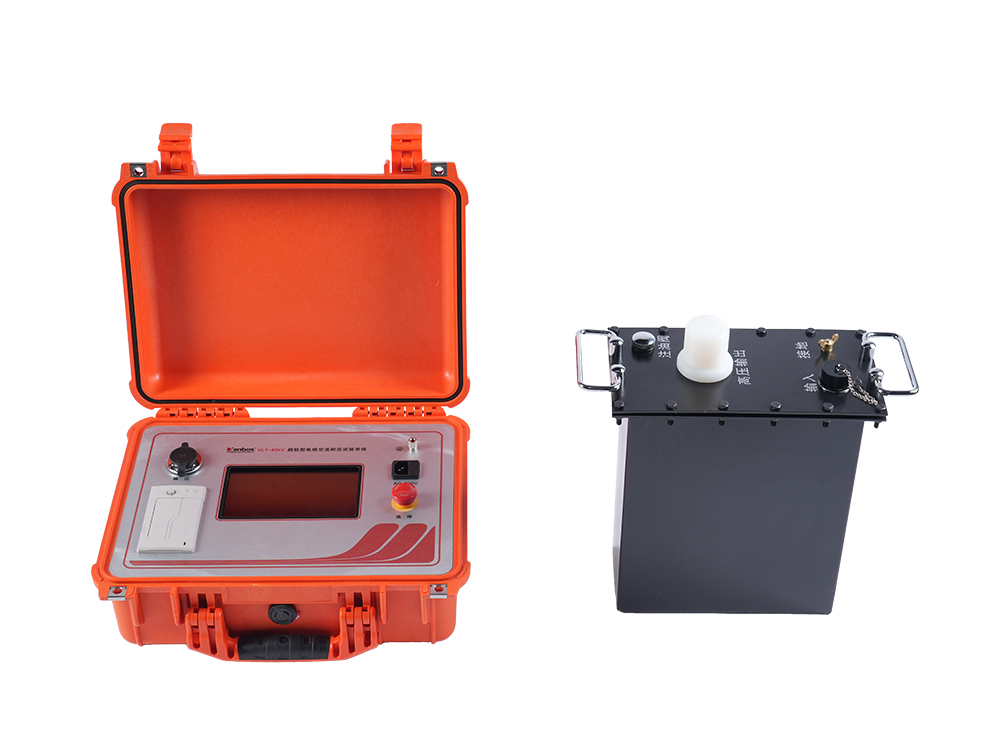

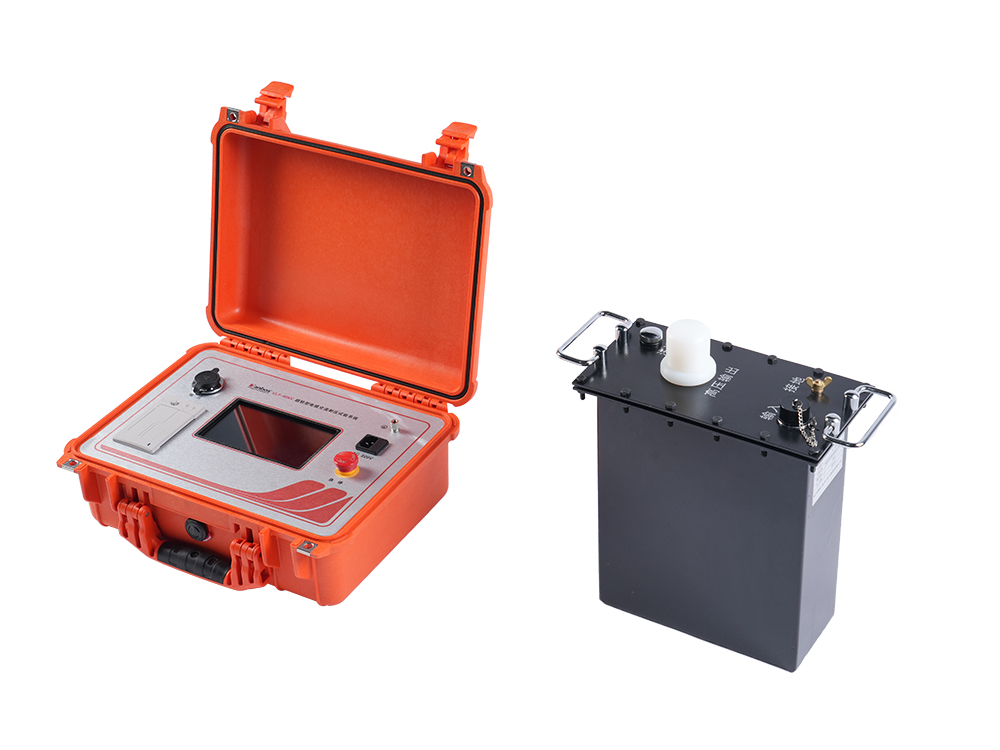

Das Gerät besteht aus zwei Teilen: Steuerungseinheit und Booster. Verdrahtungsanleitung: Schließen Sie die spezielle Steuerungsausgangsleitung, die spezielle Hochspannungsausgangsleitung und die Erdungsleitung, die mit dem Produkt geliefert werden, gemäß der in der Abbildung gezeigten Methode an.
Der Testprozess ist vollständig automatisiert
Selbstprüfung → Aufbau → Konstante Amplitudenausgabe → Abschaltung
parameter-Einstellungs-Oberfläche
die Steuerungseinheit zeigt an, dass die Spannung erhöht wird
Steuerungseinheit meldet: Test bestanden
Anzeigen und Drucken von Testdaten
Parameter s
|
Technische Daten | |
|
Ausgangsspannung |
40 kV (Spitze), 28 kV (Effektivwert) |
|
Frequenz |
0,1Hz, 0,05Hz, 0,02Hz |
|
Last |
0,1Hz , 1,1µF max |
|
|
0,05Hz , 2,2µF max |
|
|
0,02Hz, 5,5µF max |
|
Spannungswellenverzerrung |
≤5％ |
|
Betriebstemperatur |
-10℃～+40℃ |
|
Lagertemperatur |
-30°C-60°C |
|
Feuchtigkeit |
≤85％RH |
|
LEERGEWICHT |
Regler: 4 kg, Generator: 25 kg |
Tanbos
Einführung des VLF-40kV großen LED-Bildschirms Sicherheit 0.1Hz Kabel Wechselspannungsprüfgeräte ist die klare Antwort auf die endgültige Bewertung der elektrischen Sicherheit von Kabeln. Mit dem Gerät erhalten Sie eine zuverlässige und benutzerfreundliche Lösung, die genaue und konsistente Ergebnisse garantiert.
Das Produkt ist ein erstklassiges AC-Spannungsprüfgerät mit einer beeindruckenden Leistungsfähigkeit von 40kV. Es ist für den Einsatz in verschiedenen Branchen vorgesehen, einschließlich Kraftwerken, Übertragungs- und Verteilunternehmen, Schienenverkehrsbetrieben und mehr. Seine fortschrittliche Technologie ermöglicht es, Mittel- und Hochspannungsleitungen mit hoher Genauigkeit zu testen.
Eine der herausragenden Optionen, die mit dieser Ausrüstung verbunden sind, ist ihr großes Display, das dank LED klare und detaillierte Anzeigen bietet. Das Tanbos display wurde normalerweise so entwickelt, dass es für den Benutzer sicher ist, selbst in Hochspannungsumgebungen. Dies ist ein Zeichen für Tanbos' Engagement, erstklassige und sichere Produkte herzustellen.
Eine weitere gute Funktion des VLF-40kV Big LED Screen Safe 0.1Hz Kabel Wechselspannungsprüfgeräts ist seine niedrige Betriebsfrequenz. Mit einer Frequenz von 0,1Hz ist dieses Gerät unwahrscheinlicher, die Kabelisolierung zu beeinträchtigen, was es zu einer sichereren und verlässlicheren Testlösung macht.
Die Ausrüstung wurde mit dem Endbenutzer im Sinn entwickelt. Sie verfügt über ein benutzerfreundliches Programm, das intuitiv und einfach zu bedienen ist, auch für Personen ohne vorherige Erfahrung. Dadurch wird das Testen schnell und effizient, wodurch wertvolle Zeit und Ressourcen eingespart werden.
Das Tanbos VLF-40kV Big LED Screen Safe 0.1Hz Kabel AC Spannungshaltetestgerät wurde zur Endausführung entwickelt. Es besteht aus erstklassigen Materialien und ist zuverlässig und langlebig. Sie können sicher sein, dass das Gerät Jahrzehnte lang weiterhin problemlos funktionieren wird, selbst in den anspruchsvollsten Umgebungen.
Anwendung
Zubehör
