VLF-40kV ポータブル耐電圧試験装置

  1. 1.デジタル周波数変換技術、マイクロコンピュータ制御、昇圧、降圧、測定、保護など
  2. 2.多重保護(過電圧保護、高圧および低圧側の過電流保護)、迅速な動作(動作時)
  3. 3.0.1Hz、0.05Hzおよび0.02Hzの複数周波数選択、広範な試験範囲
  4. 4.報告
  5. 5.小型で軽量

製品説明

製品紹介動画

はじめに

耐電圧試験は、交流耐電圧試験と直流耐電圧試験に分類されます。交流耐電圧試験は、商用周波数(50/60Hz)、周波数変換、および0.1Hz超低周波試験技術にさらに分類され、そのうち0.1Hz超低周波技術は、現行の国際電気標準会議(IEC)が推奨する最新技術です。

VLF-40kVは、最新技術を用いて自社開発したコア製品です。7インチタッチスクリーン、最新のARM7マイクロコンピュータ、高速AD取得回路を採用し、バックグラウンド管理ソフトウェアも付属しています。0.1Hz VLF耐電圧試験技術を採用しており、これはケーブルの商用周波数(50/60Hz)運転環境と同等の評価が可能であり、携帯性および試験効率を大幅に向上させ、ケーブル耐電圧試験の新時代を切り開きます。

特長

ユニークな利点

各種耐電圧試験装置の性能比較:

比較項目

電源周波数

圧力を抵抗する

周波数

圧力を抵抗する

0.1Hz耐電圧

圧力は

直流耐電圧

圧力は

等価性

良好

良好

良好

悪い

絶縁破壊

小さな

小さな

小さな

高い

操作安全性

低く、

低く、

高い

やや低い

ワイヤリング

複雑な

最も複雑

最も簡単

複雑な



体積と重量

重く、大きい

重く、大きい

軽く、小型

軽く、小型

操作が簡単: 簡単な配線、誰でも操作可能

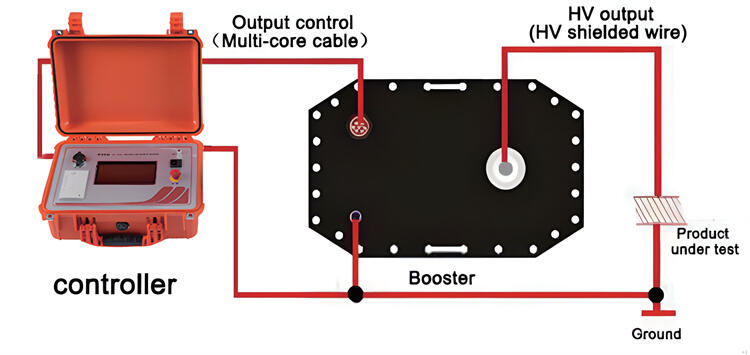

本機器はコントローラとブースターの2つの部分で構成されています。配線方法:付属の制御出力専用線、高電圧出力専用線およびアース線を、図に示す方法に従って接続してください。

Easy to operate simple wiring, fool operation.jpg

テストプロセスは完全に自動化されています

自己点検 → ブースト → 定幅出力 → 電源オフ

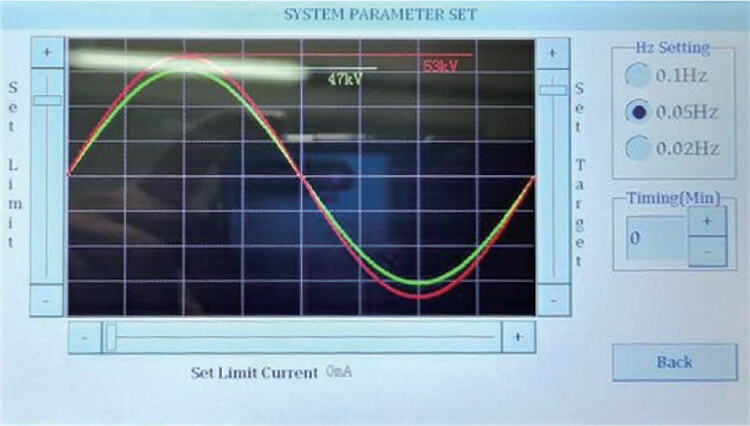

パラメータ設定インターフェース

parameter setting interface.jpg

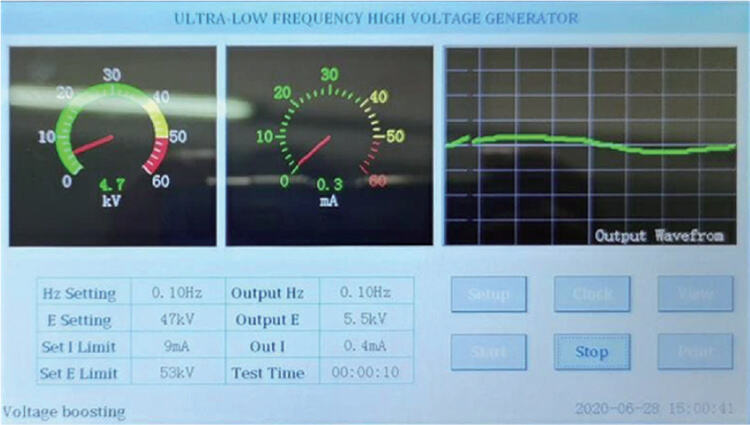

コントローラが電圧昇圧中であることを示します

the controller indicates that the voltage is boosting.jpg

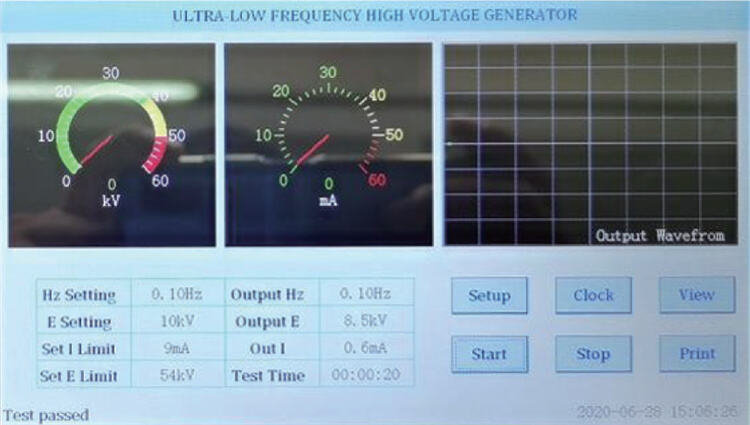

コントローラによるテスト合格の通知

Controller prompt test passed.jpg

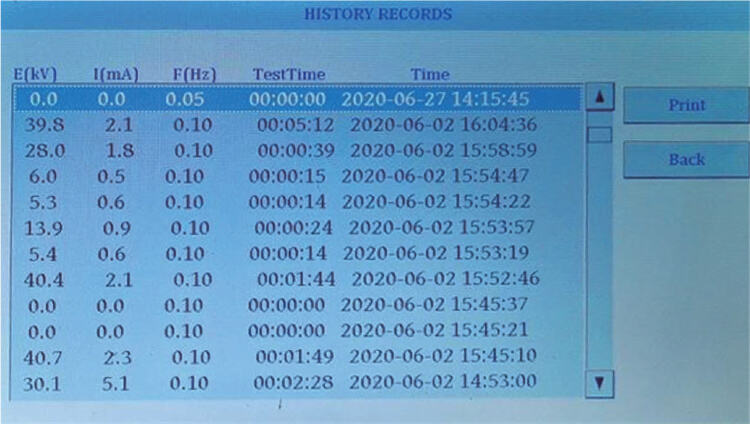

試験データの表示および印刷

Viewing and printing test data.jpg

パラメータ s

技術データ

出力電圧

40kV(ピーク)、28kV(実効値)

周波数

0.1Hz、0.05Hz、0.02Hz

荷重

0.1Hz、最大1.1µF



0.05Hz、最大2.2µF



0.02Hz、最大5.5µF

電圧波形の歪み

≤5%

動作温度

-10℃~+40℃

保管温度

-30°C-60°C

湿度

≤85%RH

本体重量

コントローラー:4kg、ジェネレーター:25kg



Tanbos

VLF-40kVの大画面LEDディスプレイ付きの安全な0.1HzケーブルAC耐電圧試験装置が登場しました。これは、ケーブルの電気的安全性を最終的に評価するための明確な答えです。これにより、信頼性が高く、ユーザーフレンドリーなスクリーニングが可能になり、正確で一貫した結果が保証されます。

この製品は、最大40kVという驚異的な容量を持つトップクラスのAC耐電圧試験装置です。発電所、送配電会社、鉄道会社など、さまざまな業界での使用が想定されています。中・高電圧ケーブルの試験に高度な技術を駆使し、高い精度を実現します。

このギアに付属するいくつかの目立ったオプションのうちの一つは、LEDが提供するクリアで詳細な表示を可能にする大型スクリーンです。その Tanbos ディスプレイは通常、高電圧環境でも安全であるように設計されています。これはタンボのトップクラスで安全な製品を作り出すことに専念している証拠です。

VLF-40kV Big LED Screen Safe 0.1Hz Cable AC Withstand Voltage Test Equipmentのもう一つの優れた機能は、その低周波数での動作です。0.1Hzという周波数で、この装置はケーブル絶縁に影響を与える可能性が低く、より安全で信頼性のあるテストが可能です。

この装置はエンドユーザーを考慮して設計されています。直感的で使いやすいプログラムを搭載しており、以前の経験がない人でも簡単に操作できます。これにより、貴重な時間を節約しながら迅速かつ効率的なテストが可能になります。

タンボス VLF-40kV 大型LEDスクリーン 安全 0.1Hz ケーブル AC耐電圧試験装置は、最終的に作られました。これは優れた素材で作られており、信頼性が高く長持ちします。最も過酷な環境でも、この製品が将来何十年も使用可能であることを確信できます。

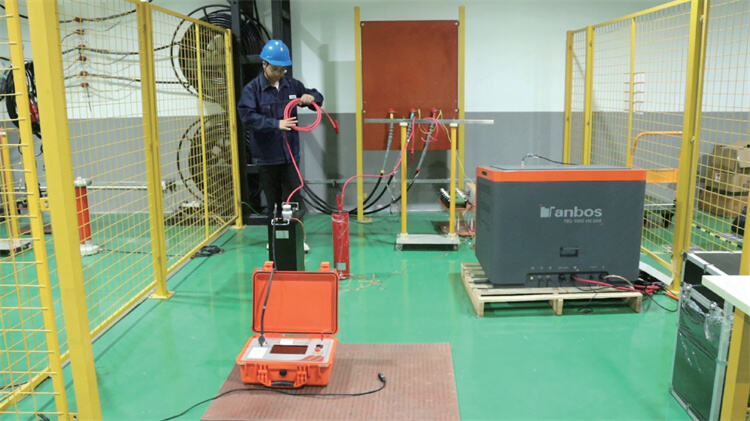

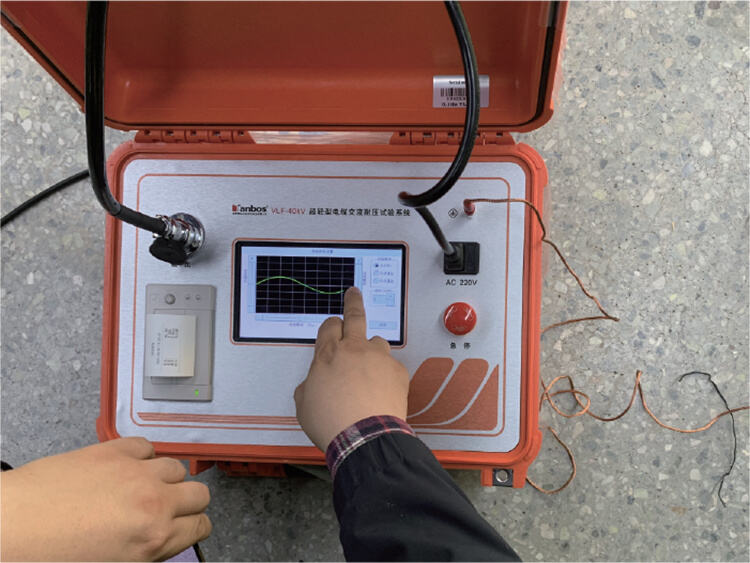

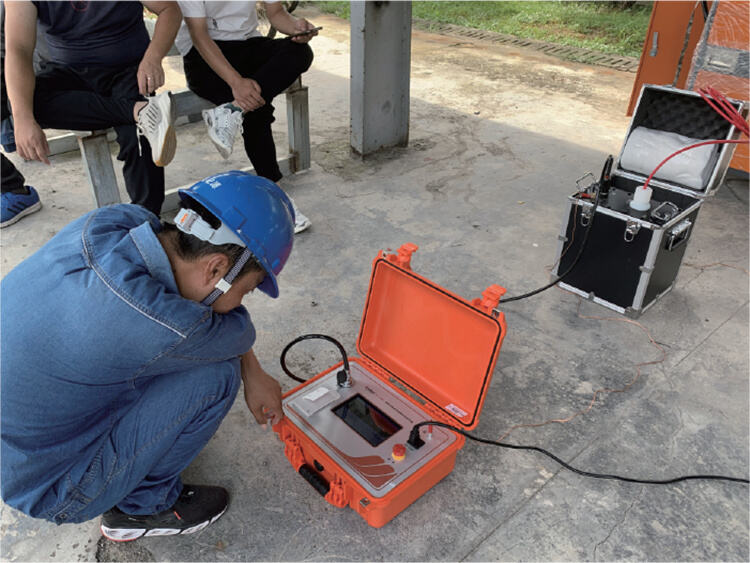

用途

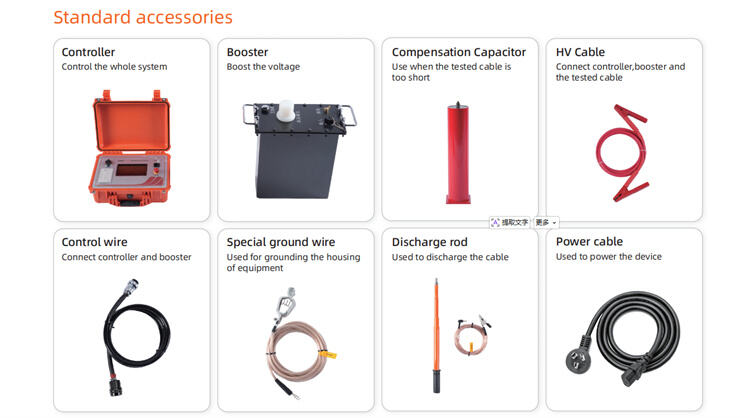

アクセサリー
