소개
분할형 및 견고한 디자인을 채택하여, T20은 세계에서 가장 휴대성과 성능을 겸비한 케이블 고장 위치 탐지기 중 하나가 되었습니다. 저전압(TDR), 아크 반사법(ARM), 임펄스 전류 디커플링 방식(ICE) 등 다양한 시간영역 반사계(TDR) 방법을 내장하여 다양한 유형의 케이블 고장을 사전에 위치 파악할 수 있습니다.
모든 부품은 독립적으로 사용할 수 있습니다. TDR 부분만 사용하여 케이블 길이를 테스트하거나 이미 서지 제네레이터가 있는 경우 Pinpointer만 사용하여 결함 위치를 찾을 수 있습니다.

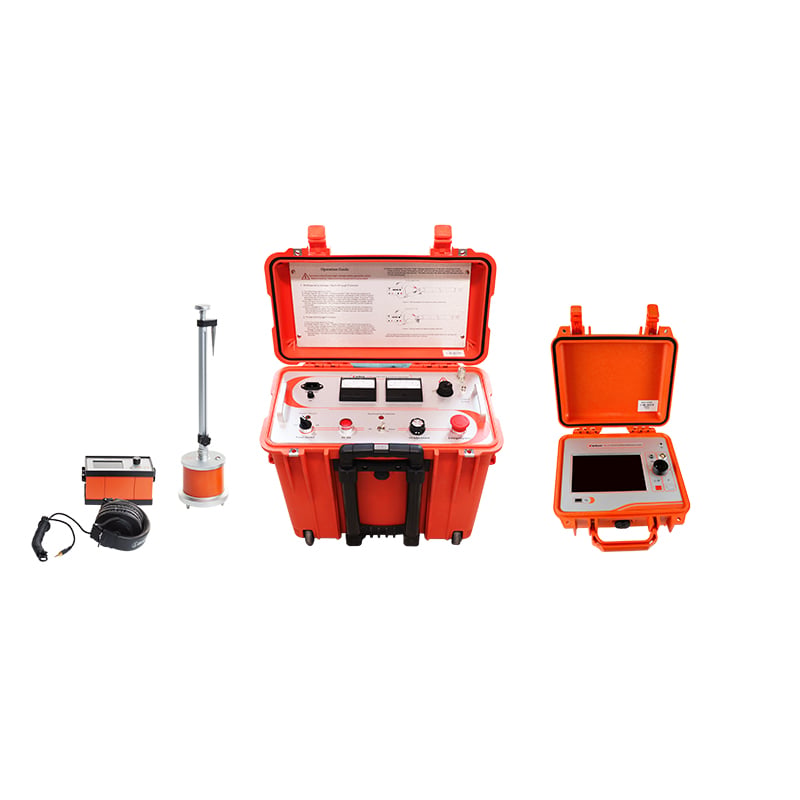

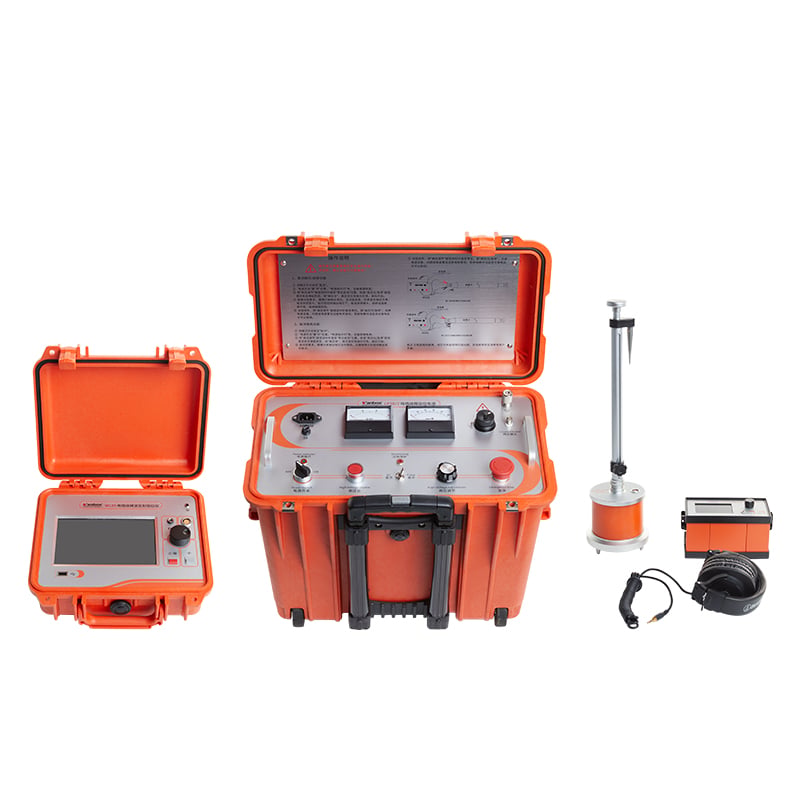

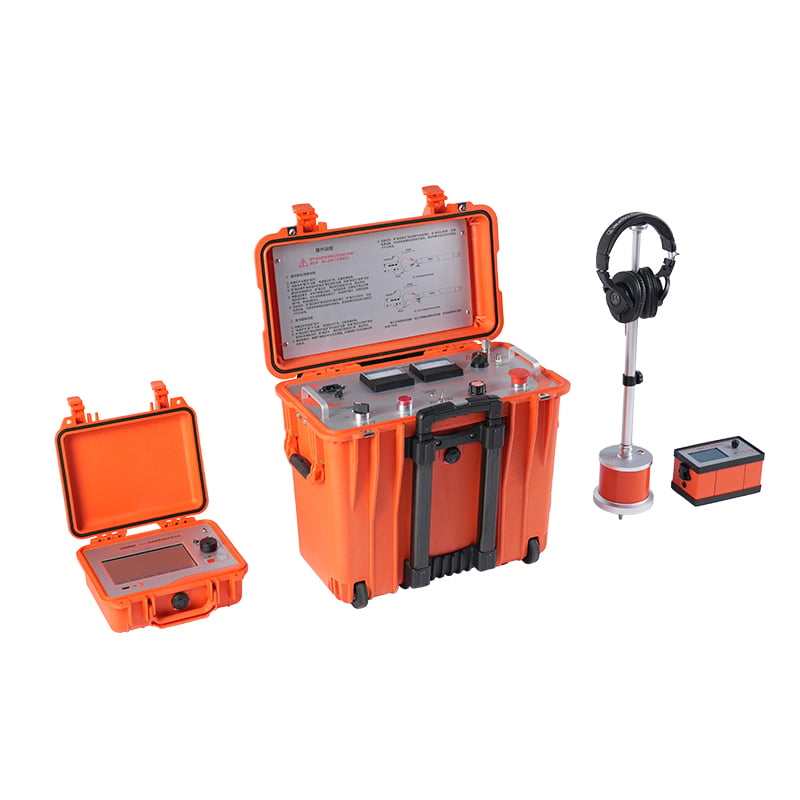

결함 위치 서지 제네레이터, 모델 LP30/2
케이블 결함 사전 위치 지정기 (TDR), 모델 WL20
케이블 결함 핀 포인터, 모델 PP20
협업하여, 케이블 고장 위치 탐지를 위한 T20의 사용을 간편하게 만드세요
더 스마트하게 작업하세요: 모든 부품이 독립적으로 작동 가능
사양 s
| 기술 데이터 | |
| LP30/2 | |
| DC 전압 출력 | 0-32 kV 연속 조절 가능 |
| 최대 출력 전류 | 30mA |
| 최대 방전 에너지 | 1024J |
| 고전압 모드 | 임펄스 및 직류 |
| 임펄스 주기 | 고정 5초 |
| 출력 전압의 극성 | 음극 |
| 전원 공급 장치 | AC 220~240V 50/60Hz, 1kVA |
| LED 조명 | 어두운 환경에서 조명을 제공합니다 |
| 최대 출력 전력 | 300W |
| 안전성 |
온도 감지, 자동 보호 루프 이중 접지 시스템 |
| 작동 온도 | -25℃~ 50℃ |
| 저장 온도 | -30℃~ 60℃ |
| 무게 | 32Kg |
| 크기 | 500×300×400mm |
| PP20 | |
| 디스플레이 | 3.5 ", TFT 컬러 디스플레이, 480 x 320 |
| 백라이트 | LED |
| 동적 범위 | 자기 채널 > 99dB; 소리 채널 > 99dB |
| 음향 증폭 | 99dB, 자유 조정 |
| 음향 자기 시간 | 0.1ms—60ms, 과거 기록의 동기화된 표시 |
|
차이 표시 청각 보호 |
터치로 소리 끄기, 소리 강도 제한 |
| 위치 정확도 | 0.1m |
| 공간 감지 기능 | 나침반 가이드, 방향 표시, 케이블 위치 식별 |
| 필터링 범위 | 풀 패스: 100Hz—1500Hz ;로우 패스: 100Hz—400Hz |
| 밴드 패스: 400Hz—800Hz ;하이 패스: 800Hz—1500Hz | |
| 노이즈 처리 | 지능형 배경 노이즈 저감 기술 |
| 인터페이스 | 음향 및 자석 정밀 위치 측정 및 오디오 정밀 위치 인터페이스; 3.5mm 잭 |
| 전원 공급 장치 | DC 7.4V/5200mAh 리튬 배터리 |
| 연속 작동 시간 | ≥8시간 |
| IP | 핸드셋 IP43, 레이더 IP64 |
| 포장 중량 | 5.5kg (플라스틱 케이스 포함) |
| 포장 크기 (가로 x 세로 x 높이) | 420×320×150mm |
| WL20 | |
| 임펄스 전압 | 30V |
| 측정 범위 | 20m-100km @ v/2=80m/μs |
| 파속 조정 | 150-300m/us |
| 임펄스 폭 | 70ns-15us 자동 조정 |
| 해상도 | 0.1m |
| 시간 영역 정확도 | < 50 ppm |
| 샘플링 빈도 | 200MHz |
| 출력 임페던스 | 50Ω |
| 작업 모드 |
LV TDR 방법; ICE 방법; ARM 방법 (보조 충동 방식)-선택사항 |
| 파형 일시 비교 | 최대 4개의 파형을 비교할 수 있음 |
| 충동 극성 | 음극 |
| 사용자 인터페이스 언어 | 영어 |
| 데이터 수입/수출 | 허용됨 |
| 커서 | 독립된 듀얼 커서 제어 기능 |
| 화면 디스플레이 | 7 ", 800 x 480 LED 백라이트 컬러 디스플레이 |
| 화면 밝기 | 800 cd/m² 반사 방지 용 용량 성 터치 스크린 |
| 보관 | ＞10000 검사 데이터 |
| 인터페이스 | 항공 플러그, USB2.0 |
| 전력 소비 | 3.5W |
| 전원 공급 장치 | 리튬 배터리 7.4V, 5200mAh, 충전식 |
| 연속 작동 시간 | ≥5시간 |
| 무게 | 3kg |
| 크기 (가로 x 세로 x 높이) | 270×250×125mm |
탄보스
T20 0-35KV 휴대용 지하 전력 케이블 고장 탐지기는 전압이 필수적인 전기 장비로 고장과 수리를 위해 설계되었습니다. 이 제품은 지하 전력선에서 문제를 찾아내고 케이블을 정확히 위치시켜 최신 기술로 빠르고 쉬운 수리를 가능하게 합니다.
브랜드 이름은 지하 케이블 고장 탐지 분야에서 신뢰받는 이름으로, 품질과 효율성 있는 고장 탐지의 산업 표준이 되었습니다. 탄보스 T20 모델도 예외가 아니며, 사용자 친화적인 디스플레이로 기능이 개선되었습니다.
T20는 주류 케이블 로케이터와는 달리 위치 정확도가 정확한 결함을 찾기 위해 충전된 전력 주입 전략의 사용을 더 나은 그리고 신뢰할 수 있게 만듭니다. 이 결함은 0-35KV의 전력 출력 배열 로케이터를 특징으로 하여 지하 케이블의 거의 모든 전압 범위에 대해 현금을 지출할 수 있도록 합니다.
T20은 경량, 초경량 및 내구성 있는 디자인으로 휴대 가능한 결함 선택에 대한 완벽한 솔루션입니다. 그것은 편리하기 때문에 한 사람이 단일 도구 위기로 처리할 수 있습니다.
T20의 특정 디스플레이는 사용자 친화적이어서 어떤 전문가라도 쉽게 표적을 잡을 수 있도록 합니다. 터치스크린 기능을 갖춘 대화형 디스플레이는 케이블 결함 위치에 대한 명확한 표시기를 제공하여 과거 경험 없이도 사용하기 쉽고 빠릅니다.
T20은 안전을 염두에 두고 설계될 수 있으며, 그 기술 수준은 최첨단입니다. 이 방법은 다양한 보호 기능과 함께 판매되며, 예를 들어 과전압 및 과전류 보호는 작업자와 장비의 안전을 보장합니다.
Tanbos T20 0-35KV 휴대용 전원 지하 케이블 결함 탐지기는 뛰어난 능력, 고급 기술, 그리고 사용하기 쉬운 시스템을 특징으로 하여 거의 모든 전기 기사나 지하 전력선 처리 전문가에게 필수적인 유닛입니다. 이 신뢰성 있고 다기능적인 제품은 내구성이 뛰어나며, 더 나은 솔루션을 제공하여 빠르고 정확하며 안전한 결함 탐지 및 수정을 위해 명확한 선택입니다. 이는 중단 없는 에너지 공급과 고객 서비스를 보장합니다.
악세사리
선택 가이드
| 모델 | T32 | T20 | T8 |
| 장점 | 초고출력 내장형 ARM 아크 안정화 장치 | 경량형, 휴대용, 고도 통합 | 경량형, 휴대용, 고도 통합 |
| 적용 가능한 케이블 전압 등급 | 전체 | 중전압 | 저전압 |
| SWG 크기(가로*세로*높이) | 56x62x94cm | 50x30x45cm | 50x30x45cm |
| SWG 중량 | 88kg | 30KG | 30KG |
| 기능 | DC 테스트, 서징, TDR 사전 위치 파악 | DC 테스트, 서징, TDR 사전 위치 파악 | DC 테스트, 서징, TDR 사전 위치 파악 |
| DC 테스트 | 32kV | 32kV | 15kV |
| 서징 | 32kV; 2048J | 32kV; 1024J | 15kV; 900J |
| 간격 시간 | 5초, 고정 | 5초, 고정 | 5초, 고정 |
| TDR 사전 위치 측정 | 저압 TDR, ICE, ARM | 저압 TDR, ICE, ARM(ARM은 확장 필요) | 저압 TDR, ICE, ARM(ARM은 확장 필요) |
| 측정 범위 | 0-100KM | 0-100KM | 0-100KM |
| 펄스 생성 | 양극성 | 양극성 | 양극성 |
| 펄스 진폭 | 50V | 30V | 30V |
| 펄스 폭 | 70ns–15μs | 70ns–15μs | 70ns–15μs |
| 데이터 비율 | 400MHz | 200MHz | 200MHz |
| 전파 속도 | 100–300m/μs | 00–300m/μs | 00–300m/μs |
| 해상도 | 0.4m | 0.4m | 0.4m |
