جهاز تحديد الكابلات HCI للكابلات غير المشحونة

مقدمة

مناسب لتحديد كابلات انقطاع التيار الكهربائي. تحديد كابل هدف واحد بدقة من مجموعة من الكابلات هو مشكلة تقنية تواجهها经常会 المهندسين وعمال الكابلات. الغرض من تحديد الكابل هو تجنب الحوادث الخطيرة الناتجة عن قطع الكابلات الحية بالخطأ. يتطلب تحديد الكابلات البدء من كلا طرفي الكابل والتأكد من دقة الترقيم المزدوج للمعدات الكابلية. بغض النظر عن مدى موثوقية ذاكرة الموظفين الميدانيين، لا يمكنها أن تحل محل التعرف باستخدام الأجهزة المتخصصة.

HCI سهلة التشغيل، التعرف الذكي، دقة 100٪، يمكنها مساعدة العاملين في الموقع على تحديد الكابل المستهدف بدقة وسرعة في البيئة المعقدة.

المزايا

1.المظهر: حالة أمريكية متكاملة من PELICAN، توصيل بسيط، خفيف وقابل للنقل، الوزن فقط 13 كجم، سهل نقله إلى الموقع.

2.التشغيل: توصيل بسيط، يمكن استخدامه مع معدات الضغط العالي الأخرى.

3.لا تعرض لضغط عالي، آمنة وموثوقة.

4. أكثر تقنية "طريقة النبض المتعددة" تقدماً وتقنية توازن النبض في العالم. تسليط الضوء على الشكل الموجي المنعكس لنقطة العطل. التعرف الأسهل على الشكل الموجي للاختبار. قياس المسافة بشكل أكثر دقة.

5. السلامة: إجراءات الحماية من الجهد العالي يمكن أن تحقق العزل الكهربائي بين الدائرة القياسية ومصدر الطاقة بالنبضات عالية الجهد، مما يضمن سلامة جهاز قياس المسافة في بيئة الجهد النبضي دون حدوث تلف أو تعطل.

مبدأ العمل

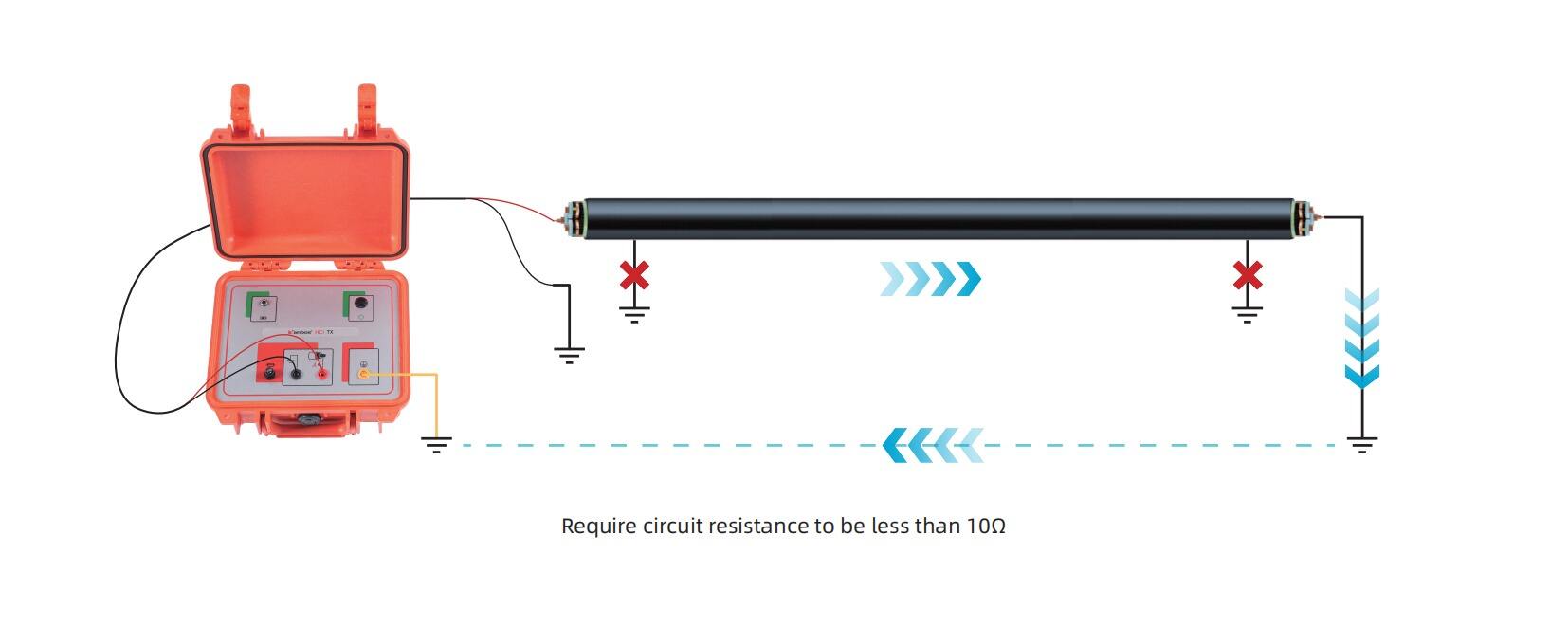

يقوم مولد النبض بإرسال نبضات تصل قيمتها القصوى للتيار إلى 100A إلى الكابل المراد تحديده. يولد هذا التيار اختباريًا مجالًا كهرومغناطيسيًا حول الكابل يتم التقاطه بواسطة مشبك هوية مرن مثبت على الكابل. التيار الاختباري لهذه الهوية يسمح بتحديد قيمة التيار واتجاه النبضة القياسية، مما يؤدي إلى تحديد الكابل بطريقة آمنة وموثوقة. يحدد الكابل بطريقة آمنة وموثوقة.

أخبرك بالإجابة بطريقة أكثر وضوحًا

على المستخدم فقط مراقبة شاشة المستقبل، حيث تكون عبارات العرض "الهدف"، "لا إشارة" و "خطأ في الاتجاه!" بسيطة وواضحة. عادةً يكون هناك موصل أو كابل واحد فقط له الاستقطاب الصحيح، في حين أن جميع الكابلات الأخرى ستحمل إشارة ضعيفة فقط ذات استقطاب معاكس أو لا تحمل إشارة على الإطلاق.

مستشعر المجال الملتوي (اختياري)

تُستخدم بشكل رئيسي في حالة وجود دائرة توصيل أرضي ضعيفة، من خلال تشكيل حلقة بين لبين الكابل، لتحديد الموقع بدقة، مما يزيد من شمولية استخدام المعدات.

مقارنةً بطريقة المجال الملتوي التقليدية ذات التردد الصوتي، فإن مستشعر المجال الملتوي المدمج مع إشارة النبض يتمتع بدقة أعلى. تتميز هذه التقنية بميزة очень محددة، وهي أن لها قيمة إشارة قصوى موجبة على مرحلة إرسال التيار، وقيمة إشارة سالبة بنفس المقدار على مرحلة عودة التيار. ولا تُنتج أي إشارة على الكابلات المجاورة الأخرى.

عند الاختبار باستخدام مستشعر المجال الملتوي، سيعرض الشاشة بشكل متناوب عبارة "DIRECTION ERROR!" و"TARGET" إذا كان الكابل المختبر هو الكابل المستهدف، وإلا سيعرض "NO SIGNAL".

المعلمات ووظيفة

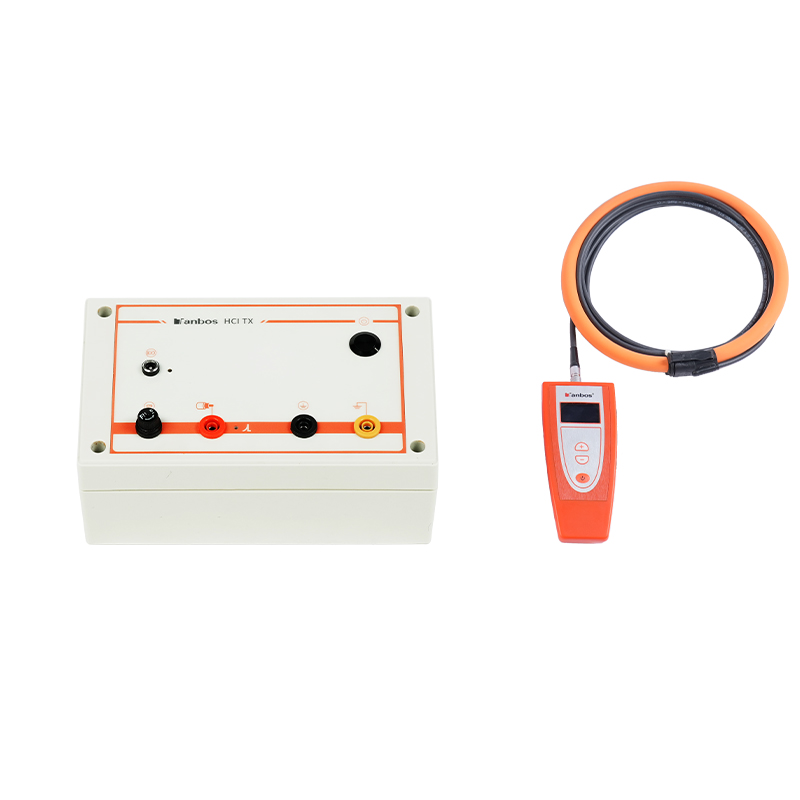

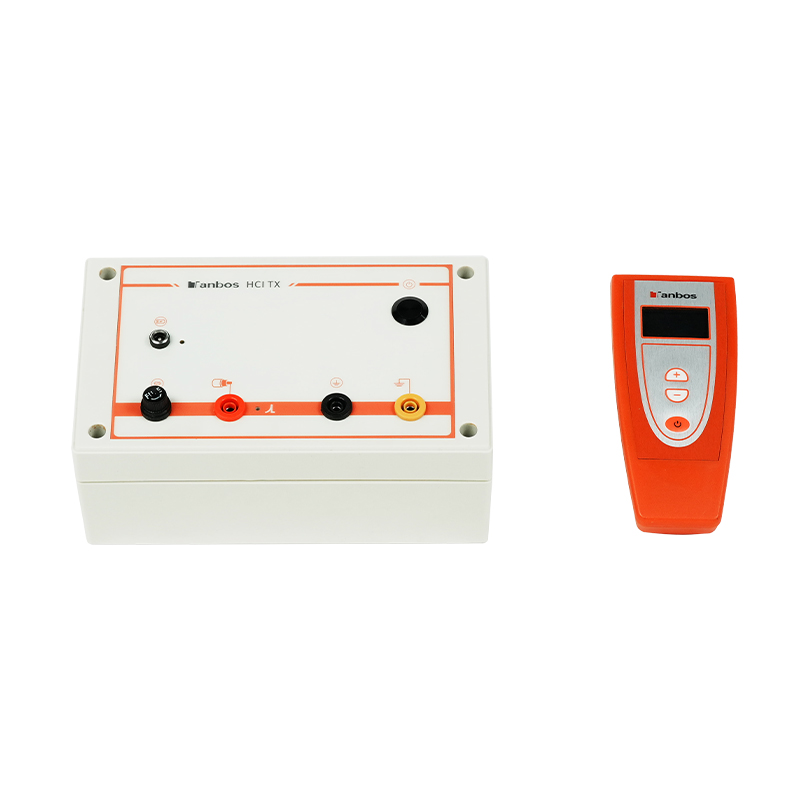

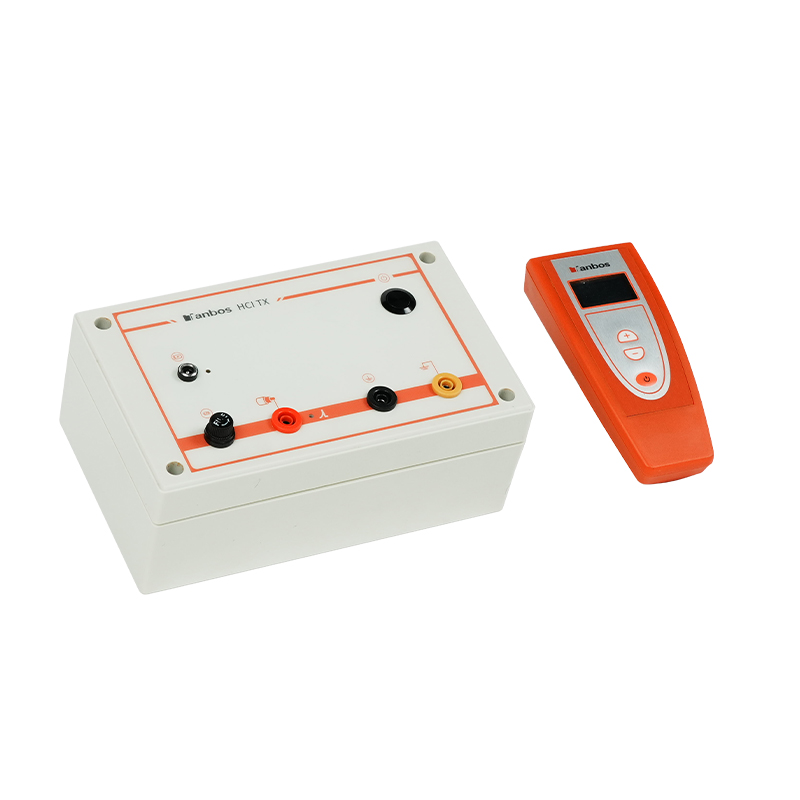

جهاز الإرسال
عرض	مؤشر قوة الإشارة LED (أحمر/أصفر/أخضر) مؤشر حالة البطارية LED (أحمر/أصفر/أخضر)
تشغيل بزر واحد	تشغيل/إيقاف
جهد النبض	100V، تيار مستمر
تيار النبض	0-100A
تردد النبض	30 مرة/دقيقة
عرض النبضة	60 مللي ثانية
تزويد الطاقة	AC 100-240V، 50 هرتز أو بطارية ليثيوم المدمجة 12V
وقت الاستخدام في الموقع	أكثر من 6 ساعات، استخدام مستمر
وقت الشحن	6 ساعات
الوزن	1.5 كجم (بدون بطارية)؛ 3 كجم (مع البطارية)
الحجم	325 x 248 x 125 (مم)
مستقبل (شاشة LED اختياري)
عرض		يُظهر شاشة LCD الكابل المستهدف (الكابل المستهدف) يُظهر شاشة LCD الكابل غير المستهدف (لا إشارة)
المشبك		مقبس مرنة، φ19mm
الربح		10 تروس (-3dB إلى +24 dB)
تزويد الطاقة		4 x AAA
وقت الاستخدام في الموقع		＞50ساعة
الوزن		400 جرام (مع المكبس والبطارية)
الحجم		165 x 80 x 30 (مم)

التطبيق
