HCI Identyfikator Kabli Dla Wyłączonych Kabli

Wprowadzenie

Przydatne do identyfikacji kabli podczas awarii prądu. Dokładna identyfikacja jednego kabla docelowego z grupy kabli to techniczny problem, z którym często stykają się inżynierowie kabelcowi i pracownicy obsługujący kable. Celem identyfikacji kabli jest uniknięcie poważnych wypadków spowodowanych przez niewłaściwe cięcie aktywnych kabli. Identifikacja kabli wymaga, aby specjaliści rozpoczęli pracę od obu końców kabla i zapewnili dokładność podwójnej numeracji urządzeń kablowych. Niezależnie od tego, jak niezawodna jest pamięć personelu terenowego, nie może ona zastąpić rozpoznawania przy użyciu profesjonalnych instrumentów.

HCI jest łatwe w obsłudze, oferuje inteligentne rozpoznawanie, dokładność 100%, co może pomóc pracownikom terenowym w dokładnej i szybkiej identyfikacji kabla docelowego w złożonym środowisku dodatków.

Charakterystyka

1.Wygląd: zintegrowany amerykański przypadek PELICAN, prosty montaż, lekki i przenośny, waga wynosi tylko 13 kg, łatwo przenieść na miejsce pracy.

2.Operacja: prosty montaż, można używać w połączeniu z innym wysokonapięciowym sprzętem.

3.Brak ekspozycji na wysokie napięcia, bezpieczne i niezawodne.

4.Najbardziej zaawansowana technologia "wielopulsowa" i technologia równowagi impulsów na świecie. Wyróżnia odbity kształt fali punktu uszkodzenia. Ułatwia identyfikację kształtu fali testowej. Większa dokładność pomiaru odległości.

5.Bezpieczeństwo: Miary ochrony przed wysokim napięciem umożliwiają elektryczne izolowanie między obwodem pomiarowym a źródłem wysokiego napięcia impulsowego, co gwarantuje bezpieczeństwo pomiarówki w środowisku napięcia impulsowego, bez uszkodzeń lub awarii.

Zasada działania

Impulsowy generator wysyła impulsy o wartości szczytowej prądu do 100A w kierunku identyfikowanego kabla. Ten prąd pomiarowy generuje wokół kabla pole elektromagnetyczne, które jest odbierane przez elastyczną zaciskarkę identyfikującą przytwierdzoną do kabla. Prąd testowy tych identyfikacji umożliwia określenie wartości prądu oraz kierunku impulsu pomiarowego, co prowadzi do bezpiecznej i niezawodnej identyfikacji kabla.

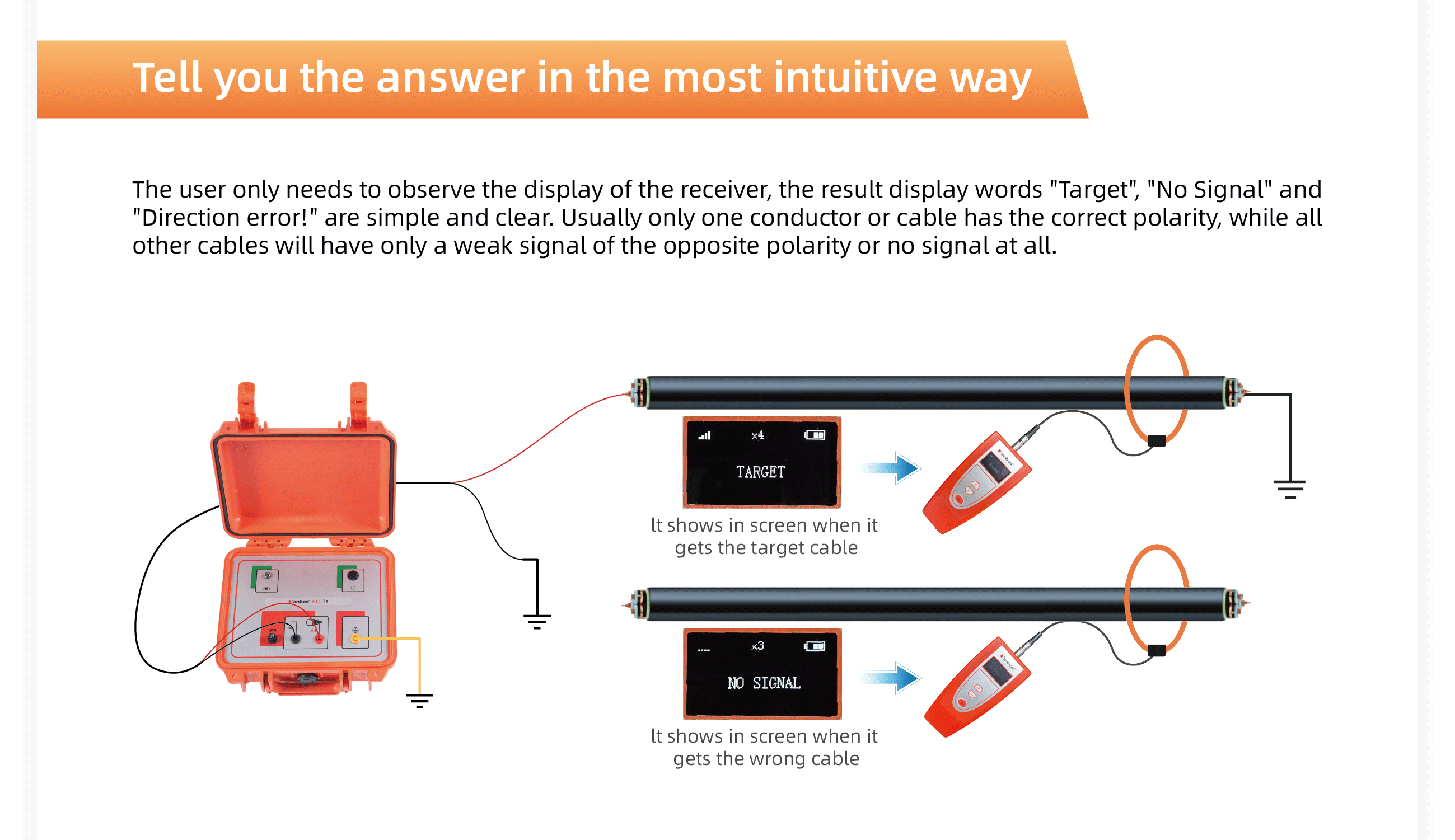

Powiem Ci odpowiedź w najbardziej intuicyjny sposób

Użytkownikowi wystarczy obserwować wyświetlacz odbiornika, wyniki wyświetlane na ekranie takie jak "Cel", "Brak sygnału" oraz "Błąd kierunku!" są proste i czytelne. Zazwyczaj tylko jeden przewód lub kabel ma poprawną polaryzację, podczas gdy wszystkie pozostałe przewody będą miały jedynie słaby sygnał o przeciwnej polaryzacji lub wcale nie będą miały sygnału.

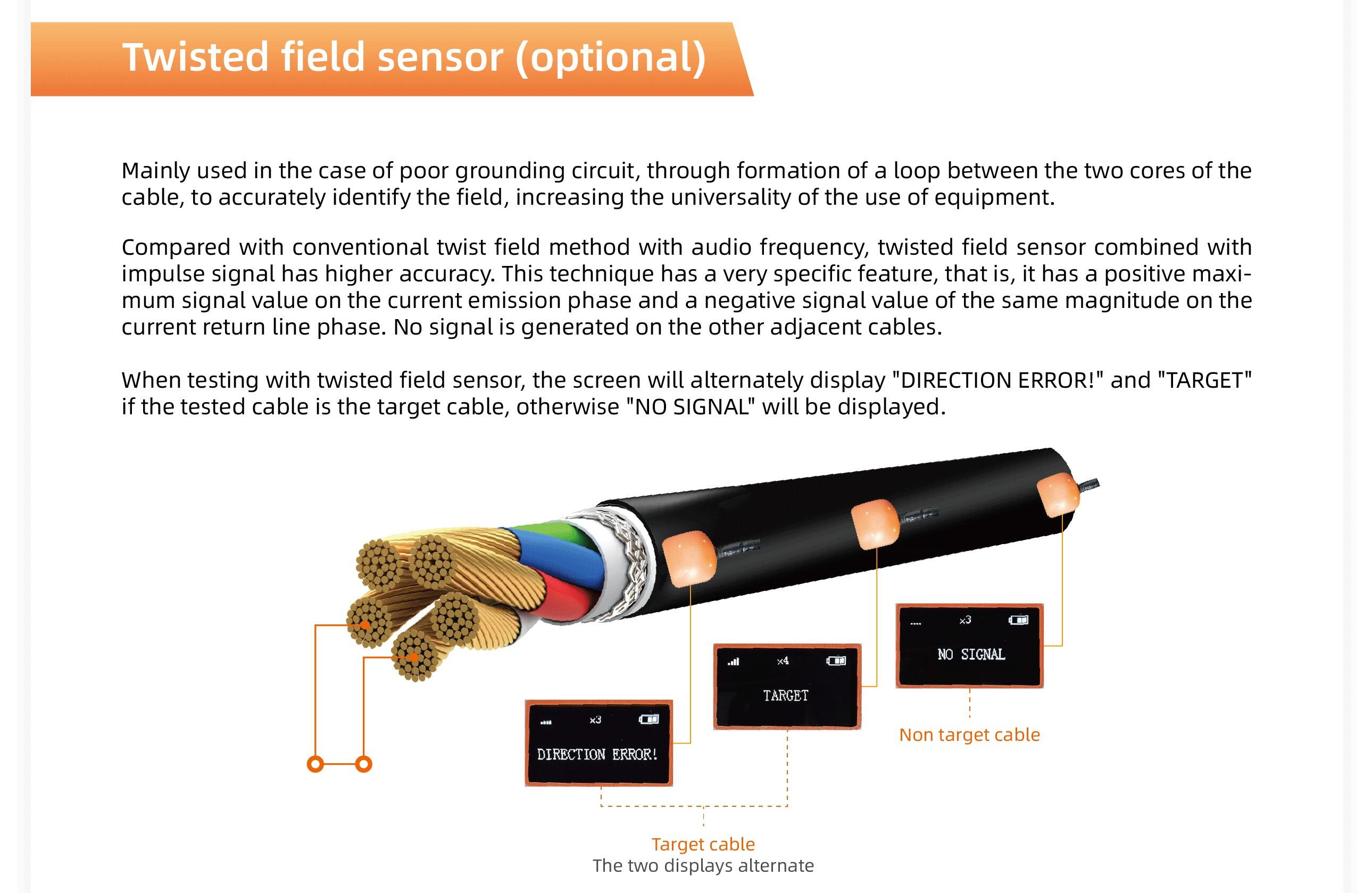

Czujnik pola skręconego (opcjonalnie)

Głównie stosowany w przypadku słabego uziemienia obwodu, poprzez utworzenie pętli między dwiema żyłami kabla, umożliwia dokładne zidentyfikowanie pola, zwiększając uniwersalność wykorzystania sprzętu.

W porównaniu z konwencjonalną metodą wirowania pola przy użyciu częstotliwości audio, czujnik pola wirowego w połączeniu z sygnałem impulsowym zapewnia większą dokładność. Ta technika charakteryzuje się bardzo specyficzną cechą, mianowicie posiada dodatnią maksymalną wartość sygnału w fazie emisji prądu i ujemną wartość sygnału o tej samej wielkości w fazie powrotu prądu. Na innych przewodach sąsiednich nie generowany jest żaden sygnał.

Podczas testowania za pomocą czujnika pola wirowego, ekran będzie naprzemiennie wyświetlał komunikat "BŁĄD KIERUNKU!" oraz "CEL", jeśli testowany kabel jest kablem docelowym, w przeciwnym wypadku wyświetli się "BRAK SYGNAŁU".

Parametry s

Nadajnik
Wyświetlacz	Wskaźnik siły sygnału LED (czerwony/żółty/zielony) Wskaźnik stanu baterii LED (czerwony/żółty/zielony)
Operacja jednym przyciskiem	WŁ./WYŁ.
Pulsowe napięcie	100V, DC
Prąd pulsujący	0-100A
Częstotliwość pulsu	30 razy/min
Szerokość impulsu	60ms
Zasilanie	AC 100-240V, 50 Hz lub wbudowana bateria litowo-węglowa 12V
Czas użytkowania na miejscu	Ponad 6 godzin ciągłego użytkowania
Czas ładowania	6 godzin
Waga	1,5kg (bez baterii); 3kg (z baterią)
Rozmiar	325 x 248 x 125 (mm)
Odbiornik (LED opcjonalny)
Wyświetlacz		Ekran LCD wskazuje przewód docelowy (przewód docelowy) Ekran LCD wskazuje przewód niebędący celem (brak sygnału)
Zacisk		Gwiazdka elastyczna, φ19mm
Zysk		10 biegów (-3dB do +24 dB)
Zasilanie		4 x AAA
Czas użytkowania na miejscu		＞50 godzin
Waga		400g (z imadłem i baterią)
Rozmiar		165 x 80 x 30 (mm)

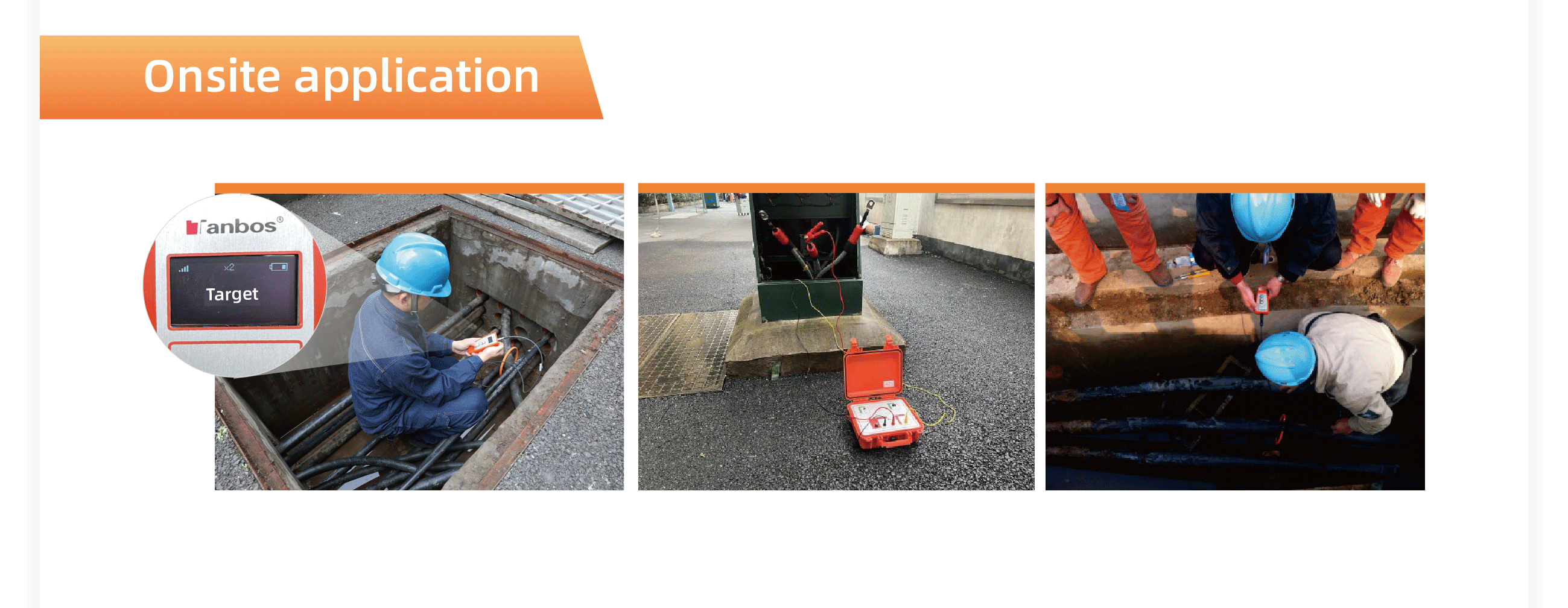

Zastosowanie

Tanbos

Narzędzie do Identyfikacji Przewodów z Inteligentnym Rozpoznawaniem HCI jest niezbędne dla osób, które codziennie potrzebują identyfikować przewody. To przenośne narzędzie zostało zaprojektowane tak, aby zapewnić 100% precyzję w zakresie identyfikacji przewodów.

Łatwe w użyciu. Po prostu podłącz urządzenie do przewodu, który chcesz zidentyfikować, a urządzenie zajmie się resztą. Wyposażone w oprogramowanie inteligentnego rozpoznawania, które może szybko identyfikować różne rodzaje przewodów, w tym HDMI, Ethernet, Koaksjalny i wiele innych. Ta Tanbos jedna funkcja sama w sobie może oszczędzić Ci godzin frustracji i czasu, które towarzyszą błędnej identyfikacji przewodów.

Przenośne. Wystarczająco małe, aby zmieścić się w kieszeni, co ułatwia noszenie go ze sobą dokądkolwiek. Może to być szczególnie przydatne w sytuacjach, gdy musisz identyfikować przewody w wielu lokalizacjach lub na bieżąco.

Zbudowany na ostatnią chwilę. Produkt został skonstruowany za pomocą materiałów najwyższej jakości, które są trwałe i zaprojektowane tak, aby wytrzymać zużycie związane z codziennym użytkowaniem. Łatwy w utrzymaniu, co oszczędzi Ci pieniędzy i czasu na dłuższą metę.

Gdy chodzi o identyfikację kabli, kluczowe jest dokładność. Korzystając z tego rozwiązania, możesz być pewien, że otrzymujesz najbardziej dokładne informacje o kablu. To może Ci pomóc oszczędzić czas i zmniejszyć ryzyko błędów, które często prowadzą do kosztownych problemów.

Idealne uzupełnienie Twojego zestawu narzędzi i inwestycja w Twoją produktywność.
