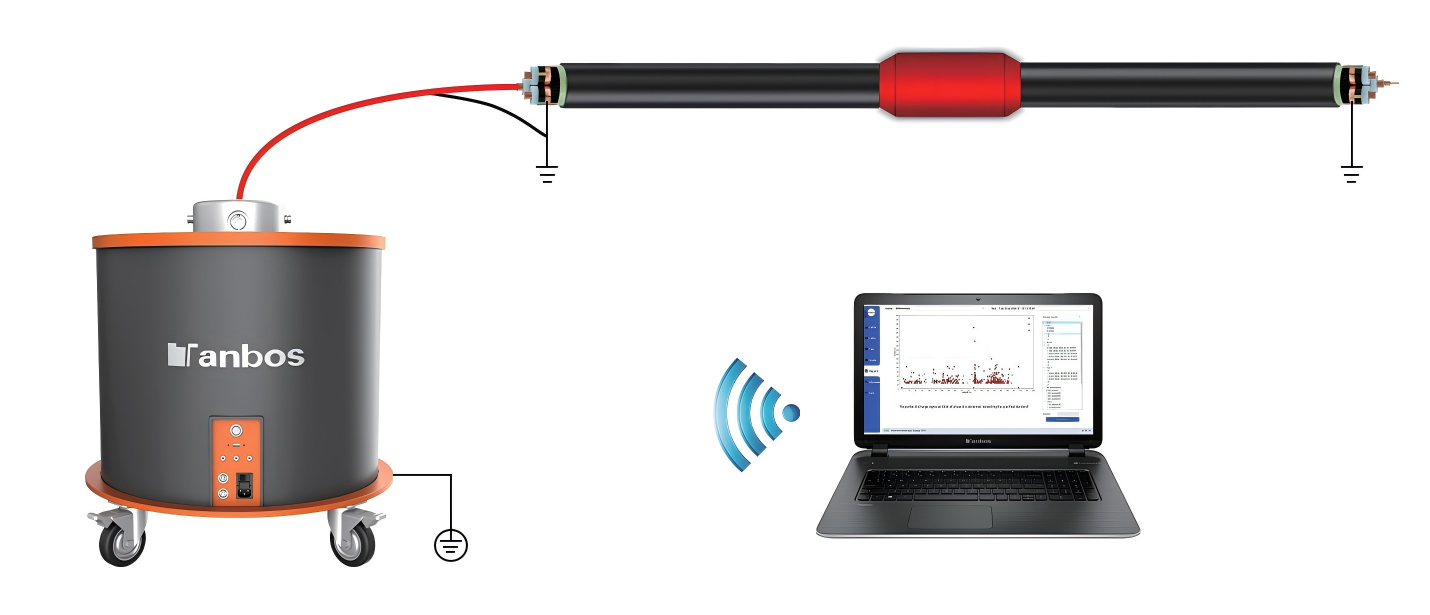

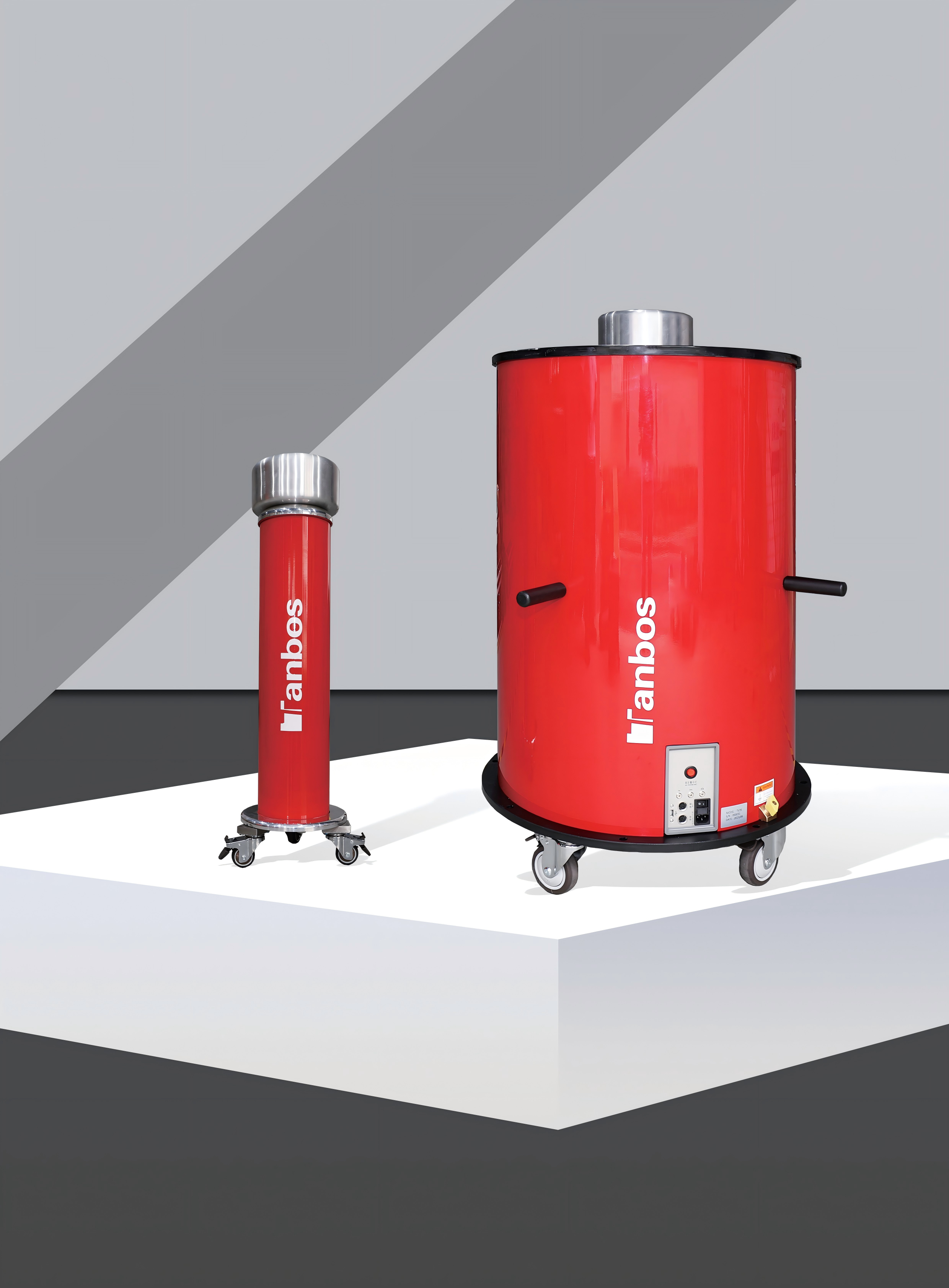

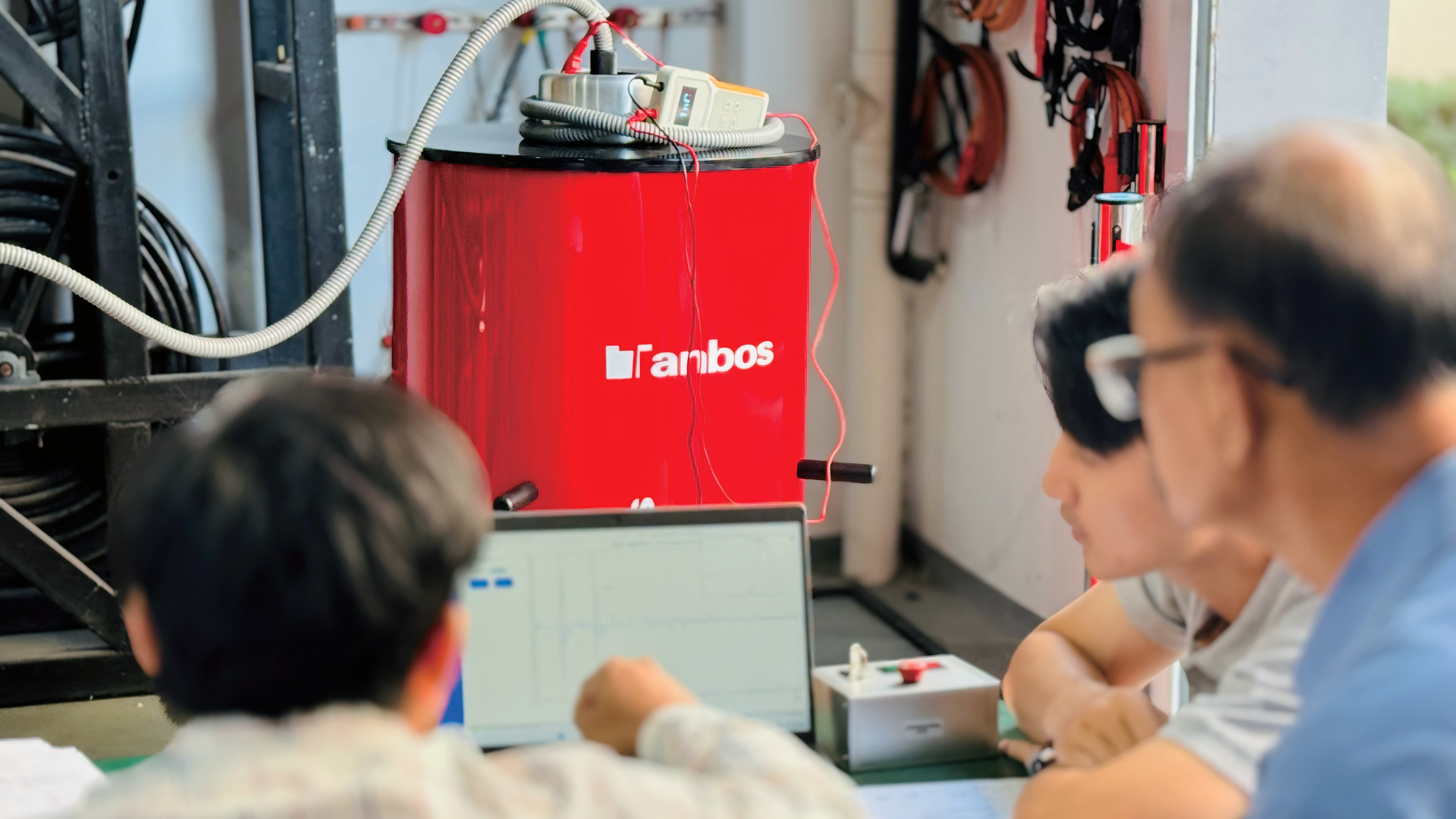

TV60 DAC テストおよび診断システム 60 kV、最大36 kV ケーブルシステム

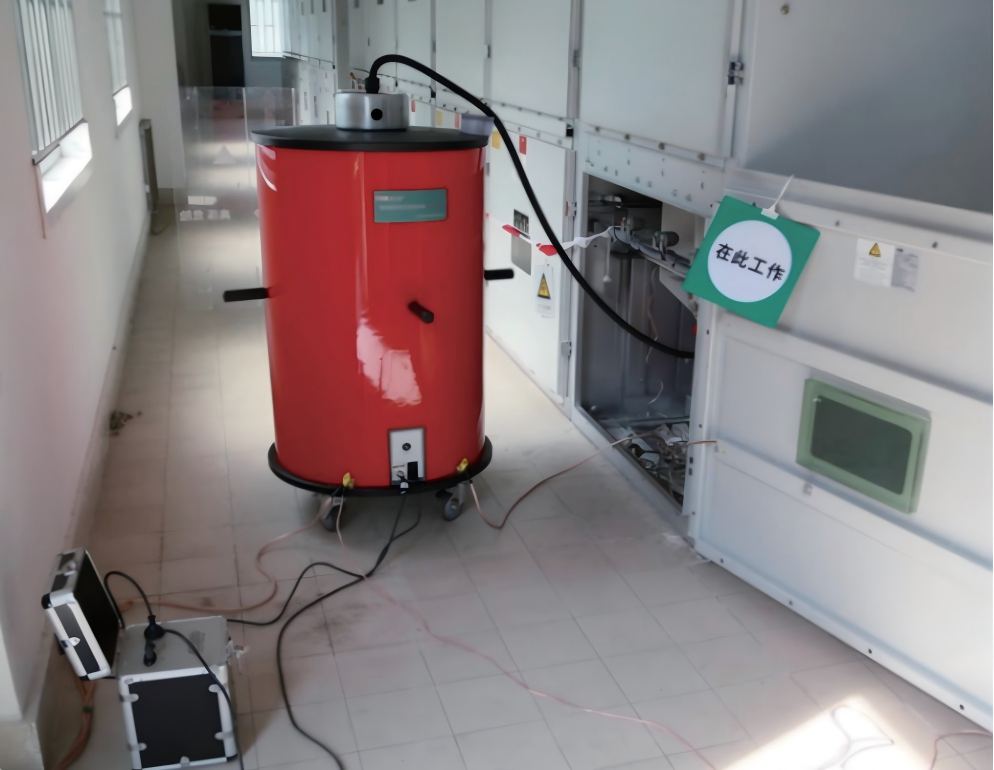

• 新規に設置または修復されたケーブル系統の敷設後の試験
• 使用済みケーブルの状態評価のための定期試験および診断
• 部分放電監視付き耐電圧試験および非破壊診断試験
• IEC 60270、IEC 60885-3、IEEE 400.3に準拠した包括的な部分放電測定機能

ケーブル診断で現場の時間を大幅短縮：

自動： 第二段階は、ソフトウェアの操作手順に従うだけであり、テスト対象のケーブルのいくつかの必須

パラメータを入力するだけでよく、その他はシステムが自動的に完了します。

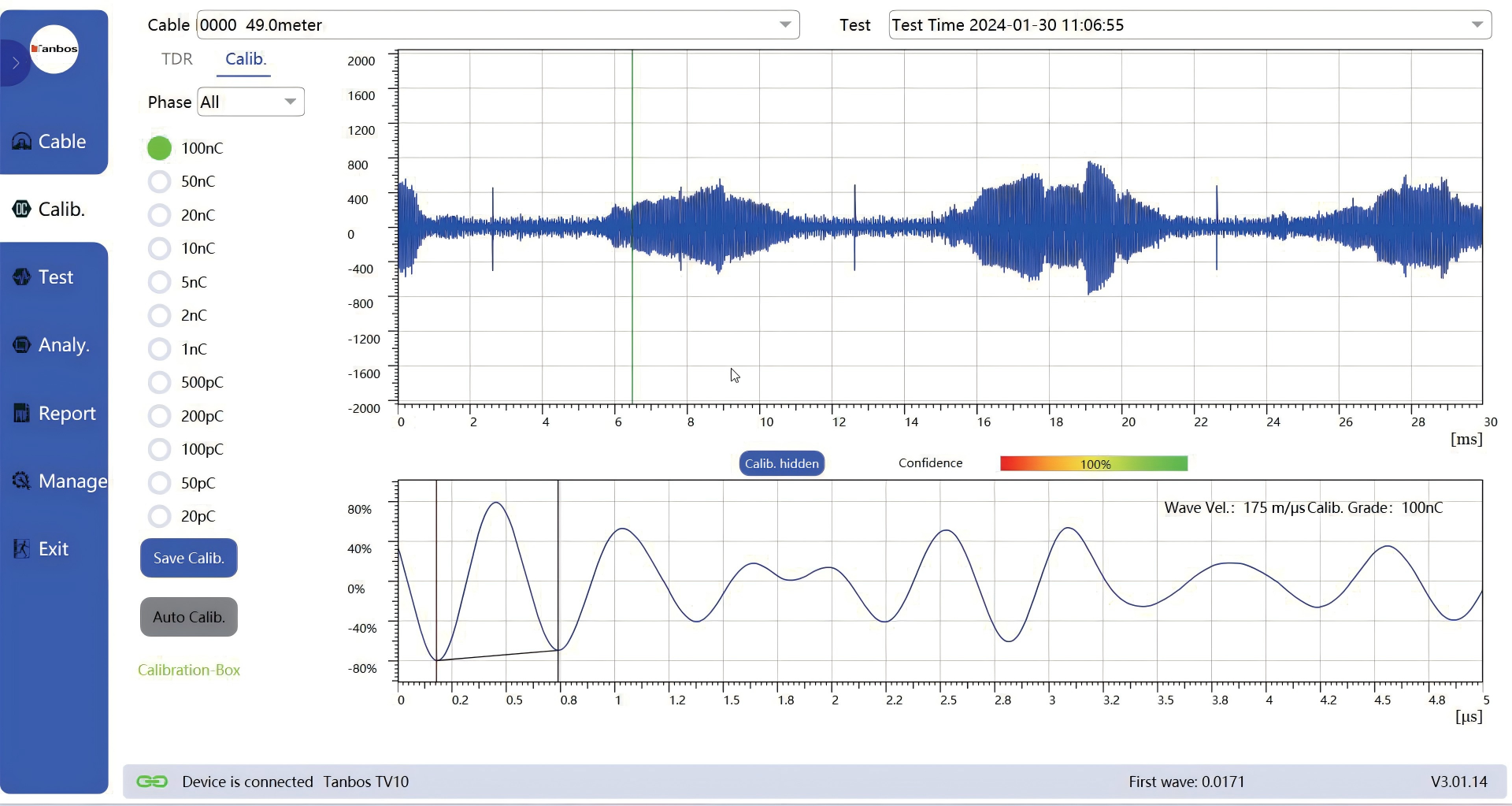

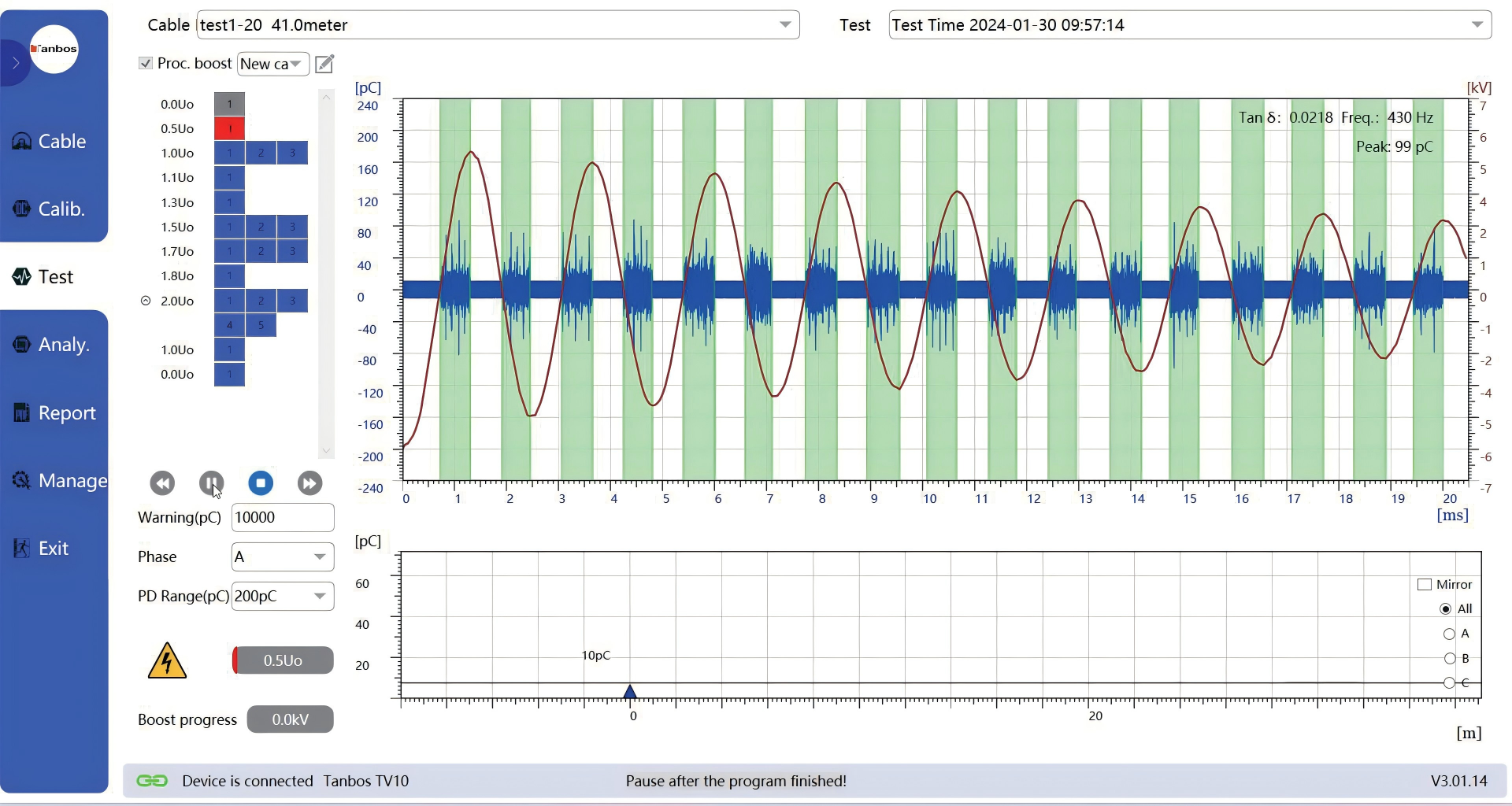

キャリブレーション自動テスト

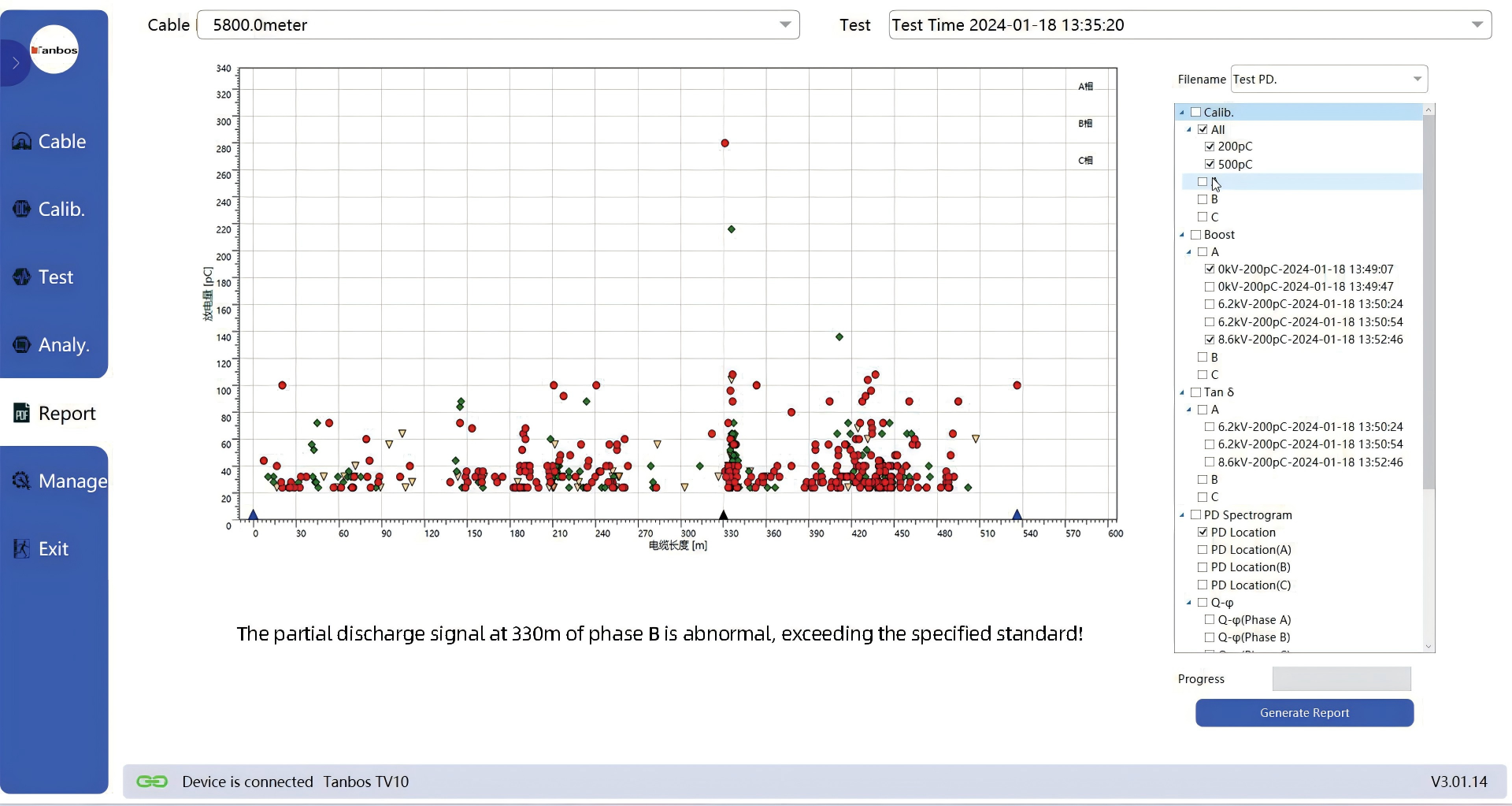

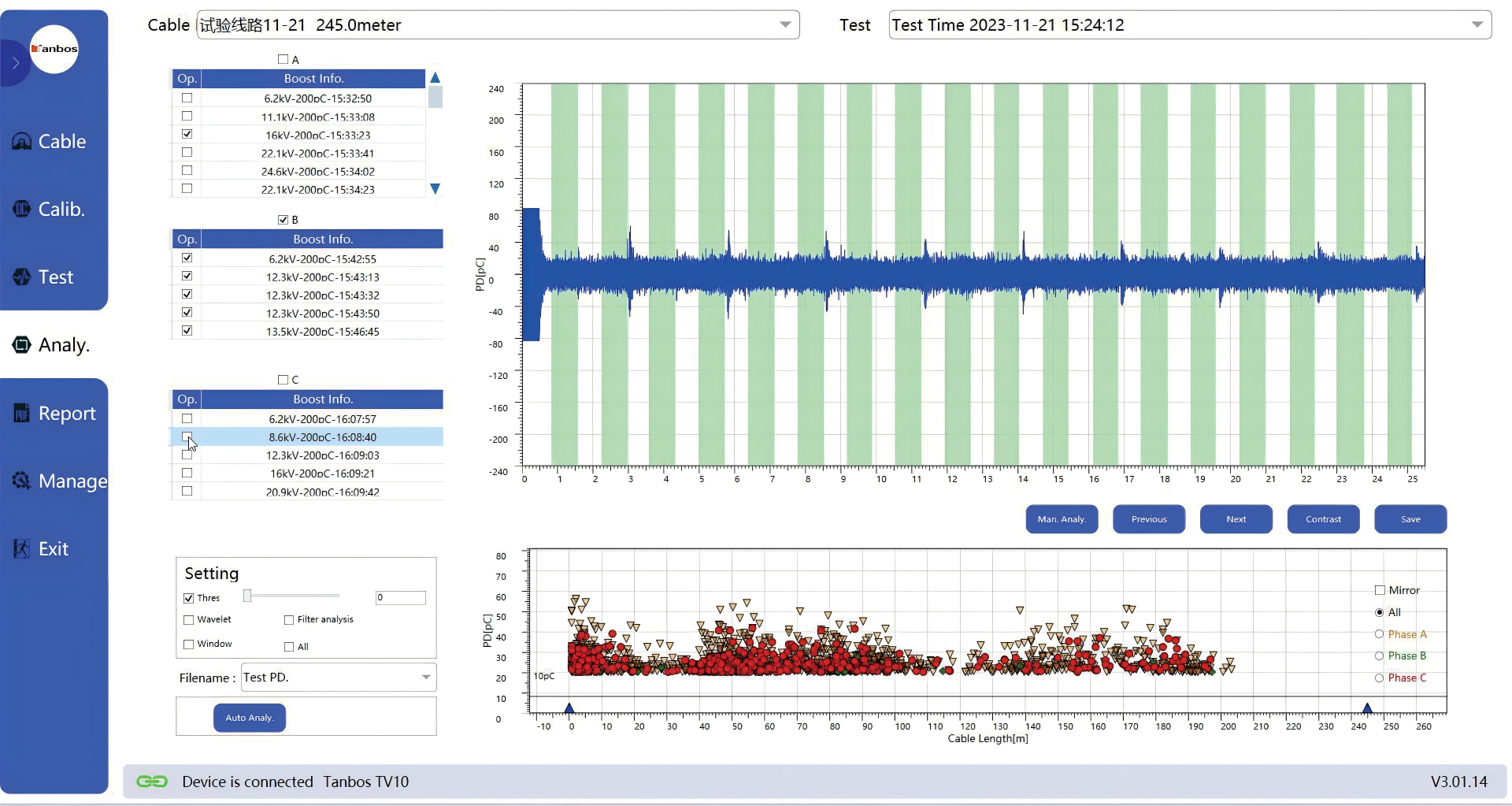

PDマッピングテストレポートの分析

TV60の技術データ
入力電圧	220V AC±10%、50Hz
出力電圧
DAC	0-60 kV（ピーク）／0-42.4kV (実効値)
精度	±1%
解像度	0.1kV
周波数範囲	20Hz～500Hz
容量範囲	30 kVピーク時で1 nF ... 10 μF
	60 kV（ピーク）で 1 nF … 4.25 μF
PD感度範囲	2 pC … 100 nC（IEC60270準拠）
解像度	±1pC
システムノイズレベル	60 kV（ピーク）で < 20 pC
PD局所化
測定範囲	0 … 20,000m
伝播速度	5 … 120m/µs
採取率	200 MHz
帯域幅	150kHz ~ 45MHz、自動調整
精度	ケーブル長の1%
解像度	± 1pC / ± 0.1m
TD（タンデルタ）試験
測定範囲	0.1% ~ 10%、自動調整
TDR継手位置特定機能付き キャリブレーションモード	統合された
ソフトウェア	ユーザー選択可能なグラフィカルインターフェース、オンライン「ライブ」PDマッピング
	統合測定データベース、包括的なビューワー機能
	測定データの処理、分析およびレポート作成
温度
操作	-20 °C … 55 °C
保存	-30 °C … 70 °C
相対湿度	30°Cで93%（結露しない）
重量	100 kg（正味）
寸法	ø 690 x H 1000 mm
