T32 Przenośny System Lokalizacji Uszkodzeń Kablowych

1.Przeznaczony do użytku z przewodami elektrycznymi o napięciu 1-500kV
2.Nadmiar (uderzający) 32kV, dostarcza 2048 J
3.Maksymalna bezpieczność podczas zastosowania
4.Wsparcie metod prelokalizacji LV TDR, ICE i ARM
5.Lokalizacja magneto-akustyczna
6.każda część może być używana niezależnie

Opis produktu

Wstęp

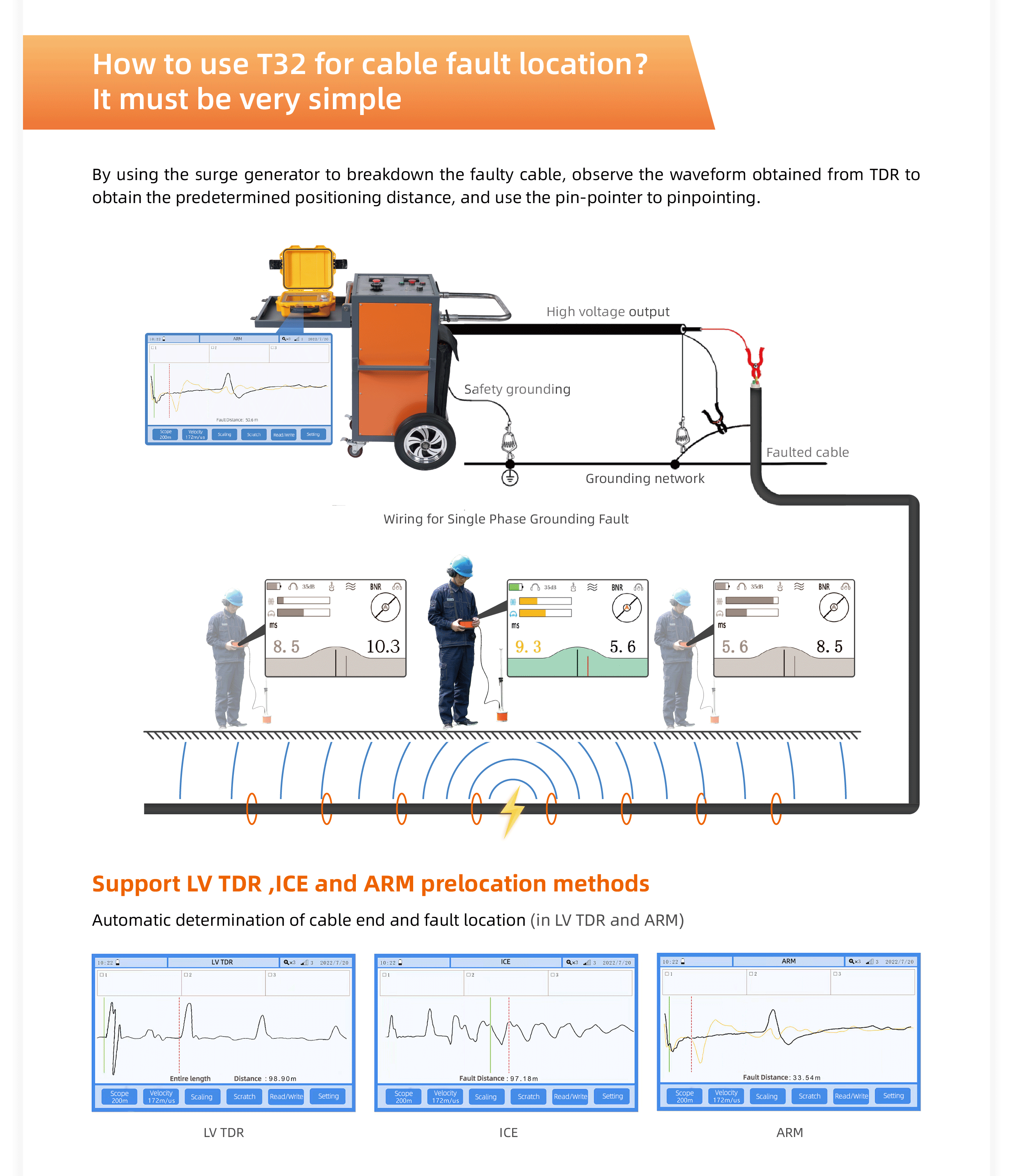

Głównie stosowany do testowania różnych awarii izolacji głównych przewodów elektrycznych o napięciu 0-500kV. Generuje okresowe impulsy wysokiego napięcia, które powodują, że punkt uszkodzenia kabla kollapsuje i rozładuje się, a następnie współpracuje z reflektorem fal TDR i lokalizatorem, aby zmierzyć odległość i określić położenie uszkodzenia. Wyposażony w precyzyjne i stabilne komponenty elektroniczne oraz specjalne konstrukcje i procesy. Integruje wzmacniacz napięcia, prostownik, kondensator impulsowy i kontrolę rozładowania w jednym urządzeniu. Lekki, przenośny, dokładny i niezawodny, pomaga szybko lokalizować awarie i skraca czas wyłączania energii.
T32 składa się z trzech części
Generator impulsów do lokalizacji awarii, model LP30/4+
Wstępny lokalizator awarii kabla (TDR), model WL50+
Lokalizator punktowy awarii kabla, model PP20
Charakterystyka

1.Wygląd: przenośny typ wózka, odpowiedni do pracy terenowej.

2.Wysoka integracja: integruje kondensator wyładunkowy, jednostkę stabilizacji łuku, kontroler, wzmacniacz, prostownik, urządzenie wyładowania z prostym przewodem i wygodną operacją.

3.Bezpieczeństwo: specjalny wysokonapięciowy przewód wyjściowy z warstwą tarczy, odporny na napięcie do 60kV oraz przełącznik "Awaryjne wyłączenie HV", co dalej poprawia bezpieczeństwo pracy.

4.Szeroki zakres zastosowań: odpowiedni dla kabli o napięciu 0-500kV z niskookresowym oporem uziemienia, niskookresowym krótkim obwodem, wysokookresowym uziemieniem, wysokookresowym krótkim obwodem, wysokookresowym przeciekiem, wysokookresowym przelotem, przerywanym i innymi wysokookresowymi lub niskookresowymi awariami kablowymi.

5.Napięcie wyjściowe do 30kV, energia impulsu do 1800J.

duża pojemność wyjściowa, ułatwia precyzyjne mierzenie.

częstotliwość próbkowania: 200Hz.

wysoka dokładność: 0,4m.

Parametry s
Dane techniczne
LP30/4+
Wyjście Impuls DC HV, LV, impuls HV (jednokrotny, okresowy), impuls stabilności łuku
Napięcie impulsowe 0~32kV ciągle dostosowywane
Maksymalny prąd wyjściowy 40ma
Energia rozładowania 2048 J
Okres impulsu Stały 5s
Polarność napięcia wyjściowego Polarność ujemna
Maksymalna moc wyjściowa 500W
Bezpieczeństwo Wykrywanie temperatury, automatyczna ochrona pętli,
podwójny system ziemi, wysokonapięciowy przełącznik klucza
Temperatura pracy -25°C -50°C
Temperatura przechowywania -30°C-60°C
Wilgotność < 95% bez kondensacji
Zasilanie AC 220~240V, 50/60Hz, 1kVA
Klasa ochrony IP 43
Waga 90KG
Rozmiar (D x S x W) 560x620x940mm
PP20
Wyświetlacz 3.5 ", TFT kolorowy wyświetlacz, 480 x 320
Podświetlenie PROWADZONY
Zakres dynamiczny Kanał magnetyczny > 99dB; Kanał dźwiękowy > 99dB
Wzmacnianie dźwięku 99dB, wolna regulacja
Czas magnetyczny dźwiękowy
wyświetlanie różnicy
0,1ms - 60ms, synchroniczne wyświetlanie rekordów historycznych
Ochrona słuchu Wyciszenie dotykowe, limit natężenia dźwięku
Dokładność pozycjonowania 0,1 m
Funkcja czujników przestrzennych Wskazówki kompasowe, wskazanie kierunku, identyfikacja położenia kabla
Zakres filtrowania Pełny przepust: 100Hz—1500Hz ;Niskopasmowy: 100Hz—400Hz
Średnich częstotliwości: 400Hz—800Hz ;Wysokopasmowy: 800Hz—1500Hz
Przetwarzanie szumu Inteligentna technologia redukcji tła szumowego
Interfejs Interfejs akustyczny i magnetyczny lokalizacji dźwięku; gniazdo 3.5mm
Zasilanie Bateria litowa DC 7.4V/5200mAh
Ciągły czas pracy ≥ 8h
IP Przyrząd ręczny IP43, Radar IP64
Waga opakowania 5,5kg (wraz z plastikowym obudowaniem)
Rozmiar opakowania (D x S x W) 420×320×150mm
WL50+
Napięcie impulsowe 50V
Zakres testowy 20m-100km @ v/2=80m/μs
Dopasowanie prędkości fali 150-300m/us
Szerokość impulsu automatyczna regulacja 70ns-15us
Rozdzielczość 0,1 m
Dokładność w dziedzinie czasu < 50 ppm
Częstotliwość pobierania próbek 400MHz
Impedancja wyjściowa 10-50Ω
Tryb pracy Metoda LV TDR; metoda ICE;
Metoda ARM (metoda impulsu sekundarnego)
Porównanie przebiegówimpulsowych Można porównać do 4 przebiegi
Polarność impulsu Polarność ujemna
Język interfejsu użytkownika Angielski
Import/eksport danych DOZWOLONE
Kursor Z niezależnym podwójnym sterowaniem kursora
Wyświetlacz ekranu 7 ", 800 x 480 kolorowy wyświetlacz z podświetleniem LED
Jasność ekranu ekran dotykowy kapacytancji o jasności 800 cd/m² z antyblaskowym pokryciem
Pamięć >10000 danych testowych
Interfejs Wtyczka lotnicza, USB2.0
Zużycie energii 3.5W
Zasilanie Bateria litewna 7.4V, 5200mAh, przyladowana
Ciągły czas pracy ≥5h
Waga 3,0 kg
Rozmiar (D x S x W) 270×250×125mm

T32 Portable Cable Fault Location System manufacture

T32 Portable Cable Fault Location System details

T32 Portable Cable Fault Location System factory

Tanbos



Detektor Kabli Elektrycznych T32+ Inteligentny Pracy na Zewnątrz jest urządzeniem, które może być idealnym narzędziem dla tych, którzy pracują w przemyśle wykorzystującym zasoby. To efektywne i rewolucyjne urządzenie pozwala szybko odkrywać podziemne kable elektryczne z precyzją, ułatwiając pracę i czyniąc ją bezpieczniejszą.

Detektor Kabli Elektrycznych T32+ Inteligentny Pracy na Zewnątrz wyposażony jest w zaawansowaną technologię, która pozwala wykrywać podziemne kable elektryczne, nawet na głębokości aż do 3 metrów. Detektor ten potrafi dokładne lokalizowanie aktywnych kabeli poprzez emisję sygnału, który przenika przez grunt i wykrywa dokładne położenie kabla.

Ten proces, który może działać, jest rewolucyjny dla systemu operacyjnego inteligentnego dla użytkowników z bezproblemowymi i łatwymi w użyciu ustawieniami. The Tanbos sprzęt jest dostępny, trwały i solidny, co gwarantuje, że prawdopodobnie wytrzyma problemy, które są skutecznie wyzwaniem.

Detektor Przewodów Elektrycznych Podziemnych Tanbos T32+ do Użytku na Zewnątrz jest doskonały wyłącznie dla 2 zastosowań, w tym lokalizacji przewodu elektrycznego, lokalizacji uszkodzeń oraz rozpoznawania przewodu. Ten system działa płynnie w połączeniu z oprogramowaniem Detektora Przewodów Elektrycznych Podziemnych Tanbos T32+ do Użytku na Zewnątrz, co sprawia, że ocena tego zadania, która ma zostać przedstawiona, naprawdę będzie bardzo prosta pod względem lokalizacji przewodu.

Detektor podziemnych przewodów elektrycznych Tanbos T32+ z inteligentnym działaniem na otwartym powietrzu jest bardzo uniwersalny, co sprawia, że jest on popularny zarówno wśród ekspertów, jak i w przemyśle surowcowym. Ta metoda jest skuteczna w lokalizowaniu szerokiej gamy kabli, co czyni ją idealną dla pracy w różnych środowiskach.

Detektor podziemnych przewodów elektrycznych Tanbos T32+ z inteligentnym działaniem na otwartym powietrzu jest niezwykle przydatny, jeśli pracujesz w przemyśle surowcowym. Mimo swoich kompaktowych rozmiarów i prostych ustawień, które są łatwe w obsłudze, ten aparat może być niezwykle pomocny w realizacji zadań, niezależnie od tego, czy zajmujesz się budownictwem czy regularnymi inspekcjami na miejscu.
