Vaka Çalışması: 35kV Tek Çekirdekli Kablonun Canlı Yol Tespiti

ⅰ.Testten Önce Hazırlık

II. Prensip Tanıtımı

Ses sinyali indüksiyon yöntemi: Bir ses sinyal jeneratörü, kablo içerisine belirli bir frekansta akım enjekte ederek kablonun etrafında bir manyetik alan oluşturur. Bu manyetik alan, bir sensör bobini tarafından algılanır ve magnetoakustik veya magnetoelektrik yöntemlerle işitilebilir veya görsel bir sinyale dönüştürülerek kablonun yolu izlenebilir hale gelir.

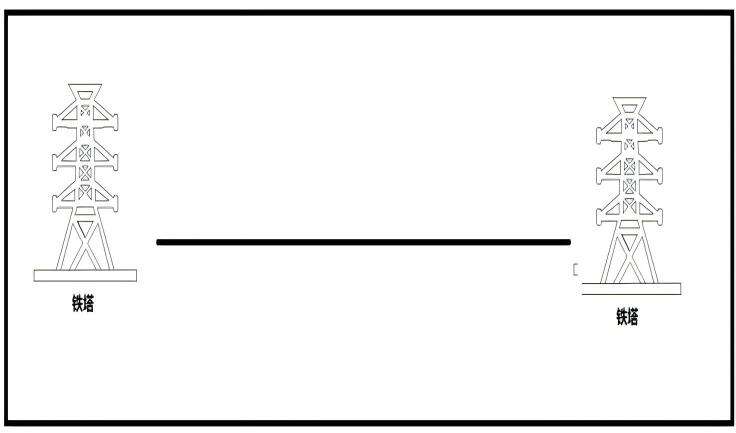

III.Genel Yol

IV.Test sonuçları

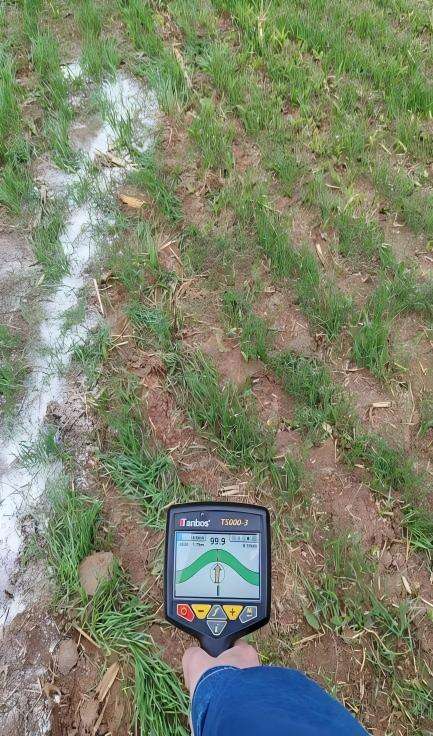

Aşağıdaki şekilde gösterildiği gibi, alanda hiçbir karıştırıcı kablo bulunmamaktadır. Algılanan yol net, eşsiz ve tartışılmazdır.

V. Test Özeti

1. Alanda birden fazla karıştırıcı kablo varsa, alıcının akım değerini ve bilinen yaklaşık kablo yollarını gözlemleyerek bunları ortadan kaldırın.

2. Bu durumda, 35 kV tek çekirdekli bir kablo üzerinde canlı yol arama yapıldı. Bir uç doğrudan topraklanmış ve diğer uç koruyucu topraklama yapılmış olduğundan, doğrudan bir döngü oluşturulamadı. Bunun yerine, kablo üzerine sinyal uygulanarak yol tespiti yapıldı ve doğrudan toprak ve zayıf kalkanlı bölümler üzerinden bir döngü oluşturuldu.
