Nghiên cứu điển hình: Phát hiện đường đi của cáp đơn lõi 35kV đang có điện

ⅰ. Chuẩn bị trước khi thử nghiệm

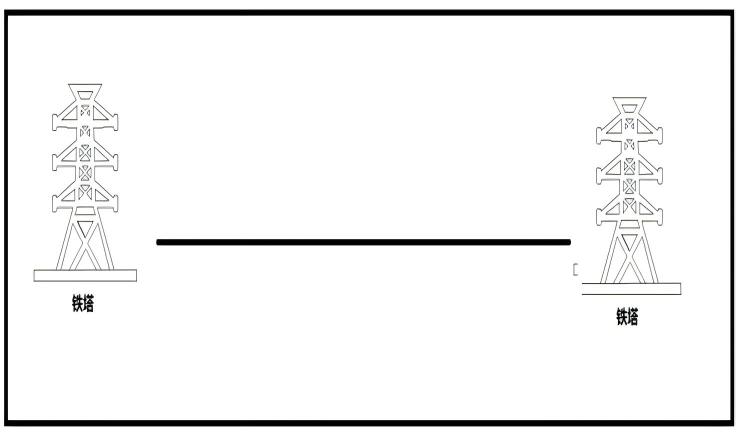

Ⅱ. Giới thiệu nguyên lý

Phương pháp cảm ứng tín hiệu âm thanh: Máy phát tín hiệu âm thanh tiêm một dòng điện có tần số xác định vào cáp, tạo ra một trường từ tương ứng xung quanh cáp. Trường từ này được cuộn cảm biến phát hiện và chuyển đổi thành tín hiệu âm thanh hoặc hình ảnh thông qua các phương pháp từ - âm hoặc từ - điện, cho phép xác định lộ trình cáp.

Ⅲ. Lộ trình chung

IV. Kết quả kiểm tra

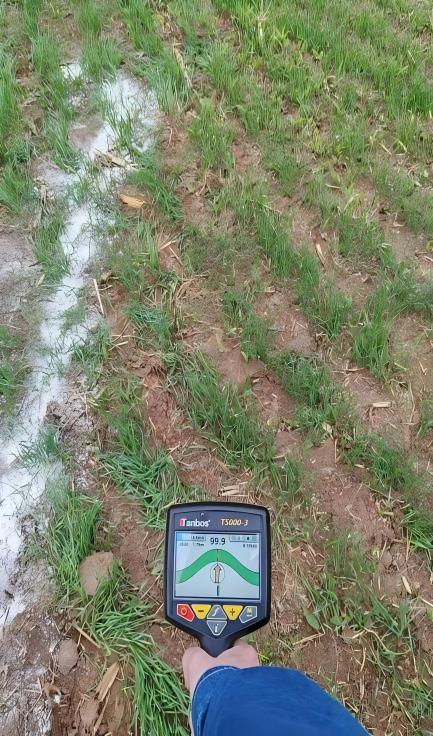

Như hình dưới đây thể hiện, không có cáp gây nhiễu nào tại hiện trường. Đường dẫn được phát hiện rõ ràng, duy nhất và không có tranh cãi.

V. Tóm tắt kiểm tra

1. Nếu tại hiện trường có nhiều cáp gây nhiễu, hãy loại bỏ chúng bằng cách quan sát giá trị dòng điện của máy thu và các đường dẫn cáp đã biết một cách tương đối.

2. Trong trường hợp này, việc tìm kiếm đường dẫn đã được thực hiện trên cáp đơn lõi 35kV. Do một đầu được nối đất trực tiếp và đầu kia được nối đất bảo vệ, nên không thể tạo thành vòng lặp trực tiếp. Thay vào đó, tín hiệu được đưa vào cáp để cho phép phát hiện đường dẫn, tạo thành vòng lặp thông qua đoạn nối đất trực tiếp và các đoạn được che chắn yếu.
