Xác định cáp ba lõi đang hoạt động ở điện áp 10 kV trên đảo Câu Kỳ

I. Chuẩn bị trước khi kiểm tra

II. Nguyên lý Hoạt động

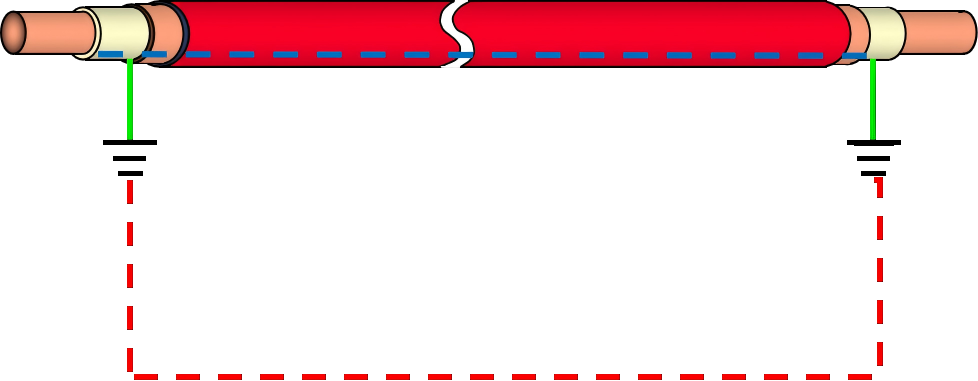

Bộ phát áp dụng tín hiệu dòng điện điều chế lên lớp giáp bọc cáp bằng phương pháp cảm ứng điện từ. Dòng điện này tạo ra một trường điện từ xung quanh cáp mục tiêu.

Bộ thu phát hiện tín hiệu này bằng cảm biến kẹp và phân tích:

Tần số
Pha
Tiêu chí nhận dạng:

Khi:

Tần số khớp với tần số của bộ phát
Giai đoạn (pha) khớp với giá trị đã hiệu chuẩn tại đầu gần
Mũi tên trên kẹp hướng về phía đầu xa

Cáp đang được đo được xác nhận là cáp mục tiêu

Iii. Quy trình kiểm tra

Bước 1: Kết nối bộ phát

• Lắp kẹp phát tín hiệu lên cáp mục tiêu bên trong tủ phân phối chính (RMU)
• Đảm bảo hướng mũi tên chỉ về phía đầu xa
• Bật thiết bị phát
• Đặt tần số thành 1280 Hz

Bước 2: Hiệu chuẩn tại đầu gần

Trước khi tiến hành đến đầu xa, cần thực hiện hiệu chuẩn:

• Kẹp thiết bị thu vào cùng một cáp
• Đảm bảo hướng mũi tên là nhất quán (hướng về phía dòng điện)
• Đặt tần số bộ thu về 1280 Hz

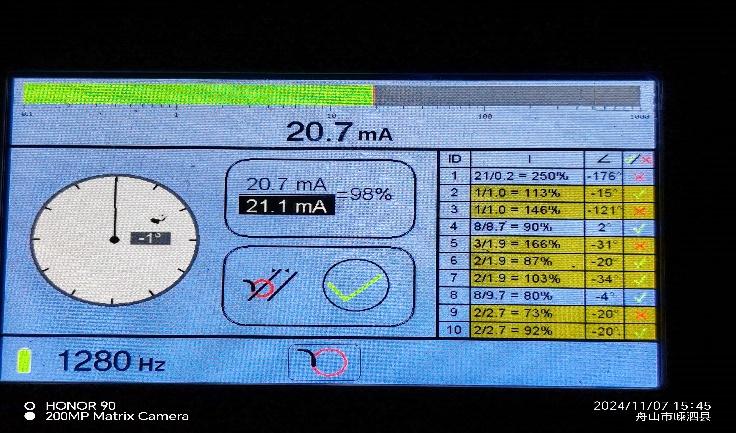

✅ Bộ thu nên hiển thị: “Cáp mục tiêu”

Điều này xác nhận:

• Truyền tín hiệu đúng cách
• Bộ thu hoạt động chính xác

Bước 3: Nhận diện đầu xa

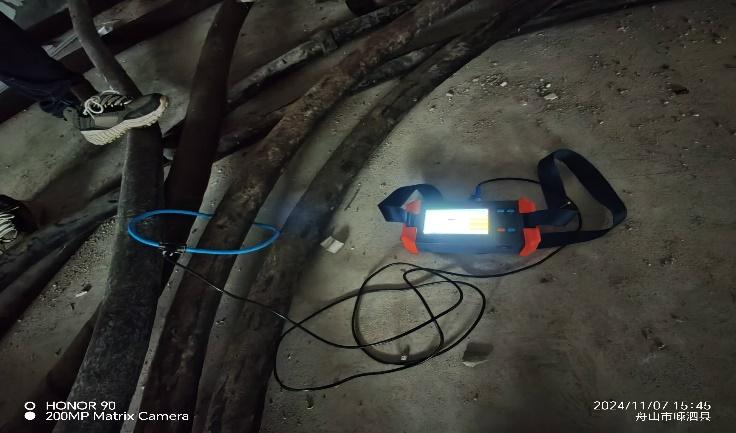

• Di chuyển đến vị trí cần nhận diện (ví dụ: hố cáp)

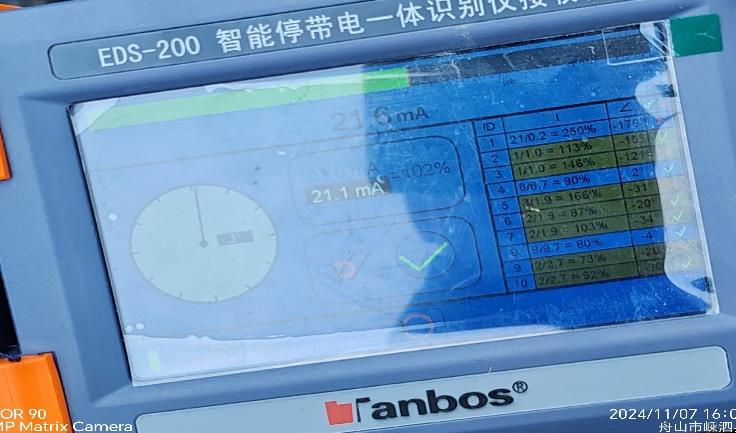

• Kiểm tra từng cáp riêng lẻ bằng kẹp bộ thu

✅ Chỉ một cáp sẽ phù hợp với cả hai:

• Tần số
• Pha

? Cáp này đã được xác nhận là cáp mục tiêu

• Đánh dấu rõ ràng cáp sau khi xác định

IV. Tóm tắt kiểm tra

Trường hợp này chứng minh rằng hệ thống xác định cáp EDS-200 cho phép việc xác định cáp đang có điện một cách an toàn, chính xác và hiệu quả , ngay cả trong các môi trường phức tạp có nhiều cáp.

Nó đặc biệt phù hợp cho:

• Xác minh cáp trước bảo trì
• Xác nhận nhãn tài sản
• Giảm rủi ro vận hành trong các mạng đang hoạt động
