LB4/60A intelligente Brücke zur Kabelfehlortung

Der LB4/60A ist eine hochpräzise Hochspannungsbrücke zur Vorortung von Kabelstörungen. Wir haben eine Brennfunktion mit einer Hochspannung bis zu 60 kV integriert, die sich besonders bei hochohmigen Störungen als nützlich erweist.

Warum benötigen Sie eine HV-Brücke, wenn Sie eine auf ARM basierende Vorausortung haben?

Weil es Fehler ortet, wo ansonsten perfekte reflektionsbasierte Technologien ihre Grenzen haben, zum Beispiel bei langen Kabeln wie Seekabeln.

· TDR-basierte Reflexionstechnologien erzeugen bei kreuzverbundenen Kabeln sehr starke Reflexionen, was größere Messbereiche verhindert.

· Reflexionsmessungen basieren auf einer Impedanzmessung, während der LB4-60A den Widerstand misst. Widerstands- und Impedanzwerte können bei gleicher Ursache völlig unterschiedlich sein.

· Die Haupt-Isolationswellenreflexionsmerkmale von Niederspannungskabeln sind schlecht, wodurch effektive TDR-Reflexionen schwer zu ermitteln sind.

Eigenschaften

Ein Drehknopf für einfache Bedienung

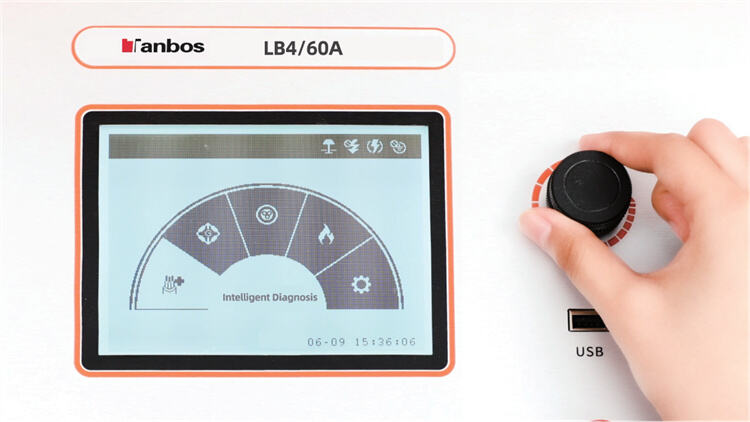

Mit seinem einzigen Drehknopf können alle Funktionen einfach ausgewählt und gesteuert werden.

LB4/60A — Zeitersparnis für Sie bei der Kabelstörungsortung

· Geringes Gewicht

· Robustes Design

· Tragbar

· Rollkoffer-Design

Einfachere Messung

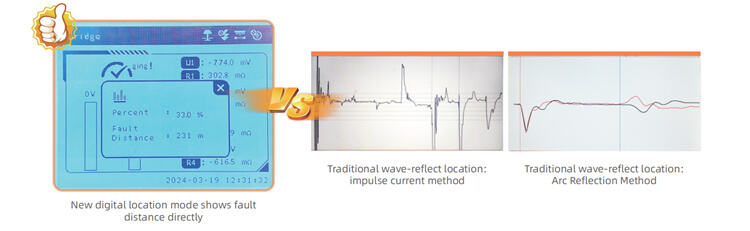

Keine Analyse der Wellenform erforderlich, keine Berechnung nötig – Anzeige des Abstands zwischen Ihnen und der Störstelle erfolgt direkt

Leistungsfähigere Durchbrennfunktion

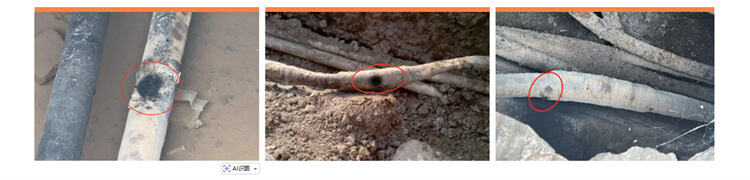

Ausgangsspannung bis zu 60 kV, wodurch hochohmige Fehler innerhalb kurzer Zeit in niederohmige Fehler durchgebrannt werden können.

Intelligentere Analyse

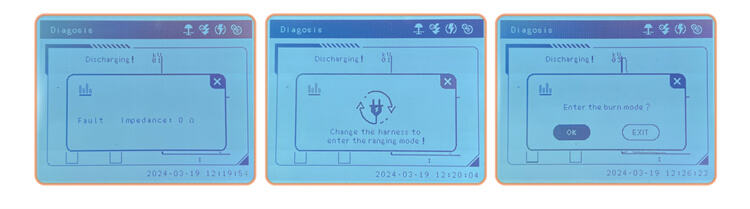

Intelligente Funktion zur automatischen Analyse des Zustands eines Kabels und direkter Anzeige der Fehlerentfernung.

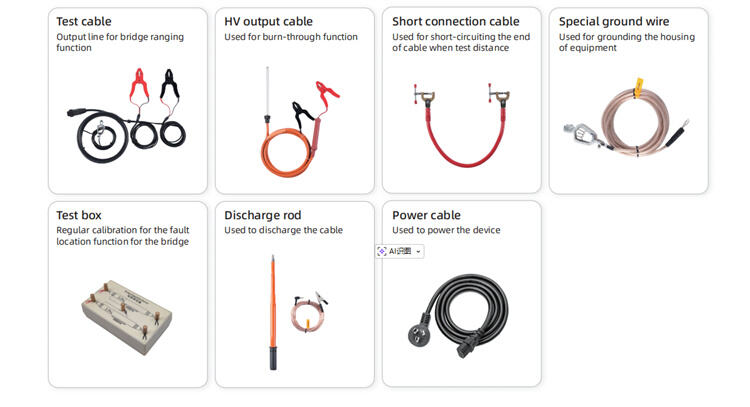

Parameter s

Technische Daten
Prüfung modus	Intelligenter Diagnosemodus, Brückenschaltungmodus, Querschnittsmodus, Durchbrennungsmodus
W intellige intelligenter Diagnosemodus
Funktion	Automatische Bestimmung der Fehlerart, Empfehlung der Prüfmethode sowie Führung in den Durchbrenn- oder Entfernungsmodus
Ausgangsspannung	0~60kV Gleichspannung, negativ
Durchbrennmodus
Ausgangsspannung	0~60kV Gleichspannung, negativ
Kurzschlussstrom	400 mA
Durchbrennleistung	20~100%, einstellbar
Durchbrenndauer	0~90min, einstellbar
Brückenschaltung
Ausgangsspannung	0-4kV Gleichspannung, bipolar
Ausgangsstrom	750mA
Querschnittsmodus
Kabelquerschnitt	1–9999 mm², einstellbar
Boost Betrieb	CNC-Betrieb, automatischer Boost
Testbereich	0,001-50km
U-förmige, I-förmige Wechselbeziehung	Zweidimensionale Koordinatenkartenanzeige
Spannungs- und Stromanzeige	Digitale Anzeige, kein Armaturenbrett
Positioniergenauigkeit	± (0,1 % von L + 1) m (L ist die volle Kabelänge)
Erdfehlererkennung	Der Kontaktwiderstand zwischen Prüfmasse und Schutzmasse muss kleiner als 10 Ω sein
Sicherheit	Temperaturerfassung, automatischer Schutzschleifen, Doppelerdungssystem
Bildschirm	320*240 LCD, auch in Sonnenlicht sichtbar
Datenspeicherung	Aufzeichnung historischer Daten im Bereichsmodus, maximal 100 Einträge
Maximalleistung	400W
Erinnerung	32G, USB-Anschluss
Betriebstemperatur	-25°C ~50°C
Lagertemperatur	-30°C~60°C
Feuchtigkeit	< 95% keine Kondensation
Netzteil	AC 100V~240V, 50/60Hz
IP	IP43
Gewicht	22,3 kg (ohne Zubehör)
Größe (L x B x H)	300x460x500mm

Anwendungen

· Störungen auftreten, bei denen TDR-basierte Reflexionstechnologien nicht gut funktionieren

· Hoch-ohmige Störungen auftreten, die durch Abbrand bearbeitet werden müssen, wodurch die Lokalisierung erleichtert wird

· Den Fehlerabstand direkt ohne Wellenformanalyse erkennen wollen

· Mantelfehler eines Kabels vorläufig lokalisieren wollen
