Cầu đo kỹ thuật số LB4-60A và bộ đốt điện áp cao để xác định vị trí sự cố cáp

LB4/60A là một cầu đo điện áp cao độ chính xác cao, được thiết kế để xác định sơ bộ vị trí sự cố trên cáp. Thiết bị được tích hợp chức năng đốt cháy với điện áp cao lên đến 60 kV, rất hữu ích trong việc xử lý các sự cố có điện trở cao.

Tại sao bạn cần một cầu điện áp cao khi bạn đã có phương pháp định vị trước dựa trên ARM?

Bởi vì nó định vị các lỗi ở những nơi mà công nghệ phản xạ hoàn hảo khác gặp giới hạn, ví dụ như trên các dây cáp dài như cáp ngầm dưới biển.

· Các công nghệ dựa trên phản xạ TDR tạo ra các tín hiệu phản xạ rất lớn trên các cáp nối chéo (cross-bonded), gây cản trở việc đo ở khoảng cách xa hơn.

· Các phép đo phản xạ dựa trên phép đo trở kháng, trong khi LB4-60A thực hiện phép đo điện trở. Giá trị điện trở và trở kháng có thể hoàn toàn khác nhau dù cùng xuất phát từ một nguyên nhân.

· Đặc tính phản xạ sóng cách điện chính của cáp hạ áp kém, khiến việc thu được tín hiệu phản xạ TDR hiệu quả trở nên khó khăn.

Tính năng

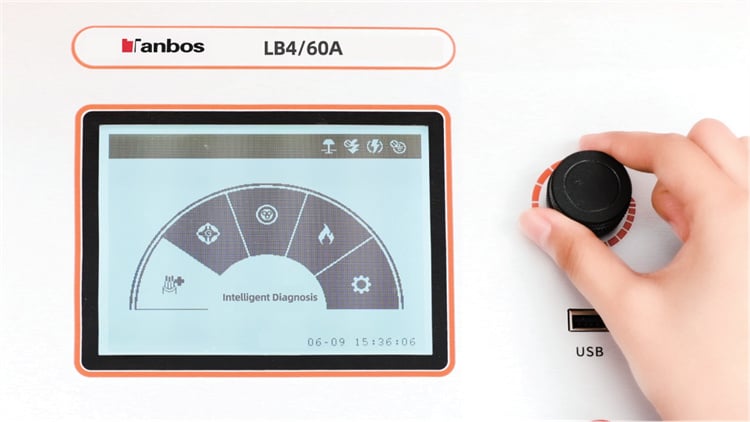

Một núm điều khiển để vận hành dễ dàng

Chỉ với một núm xoay duy nhất, tất cả các chức năng đều có thể được chọn và điều khiển một cách dễ dàng.

LB4/60A — Giải pháp tiết kiệm thời gian dành riêng cho bạn trong việc xác định vị trí sự cố cáp

· Nhẹ

· Thiết kế chắc chắn

· Di động

· Thiết kế vali kéo

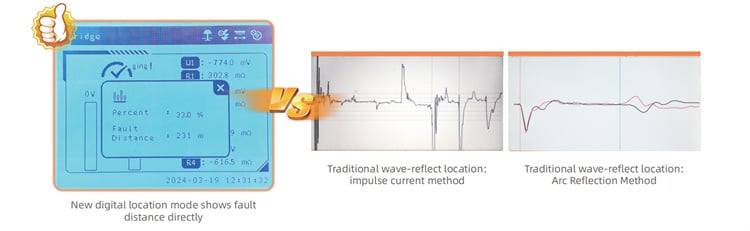

Đo lường dễ dàng hơn

Không cần phân tích dạng sóng, không cần tính toán, hiển thị trực tiếp khoảng cách từ bạn đến vị trí sự cố

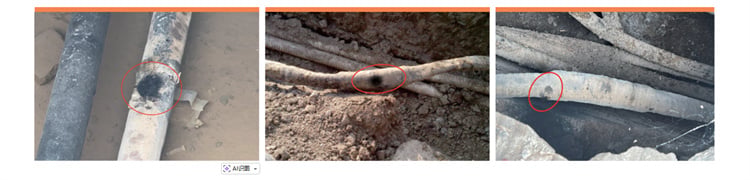

Chức năng phóng điện mạnh hơn

Điện áp đầu ra lên đến 60 kV, giúp phóng điện đánh thủng các sự cố có điện trở cao thành các sự cố có điện trở thấp một cách nhanh chóng.

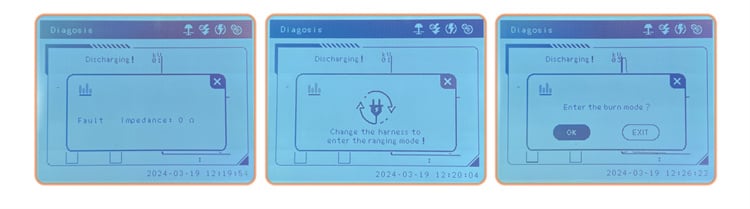

Phân tích thông minh hơn

Chức năng thông minh tự động phân tích trạng thái cáp và hiển thị trực tiếp khoảng cách đến vị trí sự cố.

Thông số kỹ thuật s

Thông số kỹ thuật
Kiểm tra chế độ	Chế độ chẩn đoán thông minh, chế độ cầu, chế độ mặt cắt, chế độ đốt xuyên
N thông minh chế độ chẩn đoán thông minh
Chức năng	Tự động xác định loại sự cố, đề xuất phương pháp kiểm tra, hướng dẫn chuyển sang chế độ đốt xuyên hoặc chế độ đo khoảng cách
Điện áp đầu ra	0~60kV CD, cực tính âm
Chế độ đốt thủng
Điện áp đầu ra	0~60kV CD, cực tính âm
Dòng điện ngắn	400mA
Công suất đốt thủng	20~100%, có thể điều chỉnh
Thời gian đốt thủng	0~90phút, có thể điều chỉnh
Chế độ Cầu
Điện áp đầu ra	0-4kV DC, lưỡng cực
Dòng điện đầu ra	750mA
Chế độ diện tích mặt cắt
Diện tích mặt cắt của cáp	1–9999 mm², điều chỉnh được
Hoạt động tăng áp	Hoạt động CNC, tăng áp tự động
Phạm vi thử nghiệm	0.001-50km
Mối quan hệ thay đổi giữa điện áp-theo-thời gian (U-t) và dòng điện-theo-thời gian (I-t)	Hiển thị bản đồ tọa độ hai chiều
Hiển thị điện áp và dòng điện	Hiển thị số kỹ thuật, không có bảng điều khiển
Độ chính xác định vị	± (0,1% × L + 1) m (L là chiều dài toàn bộ cáp)
Phát hiện tiếp đất	Điện trở tiếp xúc giữa điểm nối đất kiểm tra và điểm nối đất bảo vệ phải nhỏ hơn 10 Ω
An toàn	Phát hiện nhiệt độ, vòng bảo vệ tự động, hệ thống tiếp đất kép
Màn hình	màn hình LCD 320*240, có thể nhìn thấy dưới ánh sáng mặt trời
Lưu trữ dữ liệu	Ghi dữ liệu lịch sử ở chế độ đo khoảng cách, tối đa 100 bản ghi
Công suất đầu ra tối đa	400W
Bộ nhớ	32G, cổng USB
Nhiệt độ hoạt động	-25°C ~50°C
Nhiệt độ bảo quản	-30°C~60°C
Độ ẩm	< 95% không có ngưng tụ
Bộ nguồn máy tính	AC 100V~240V, 50/60Hz
IP	IP43
Trọng lượng	22,3 kg (không bao gồm phụ kiện)
Kích thước(D x R x C)	300x460x500mm

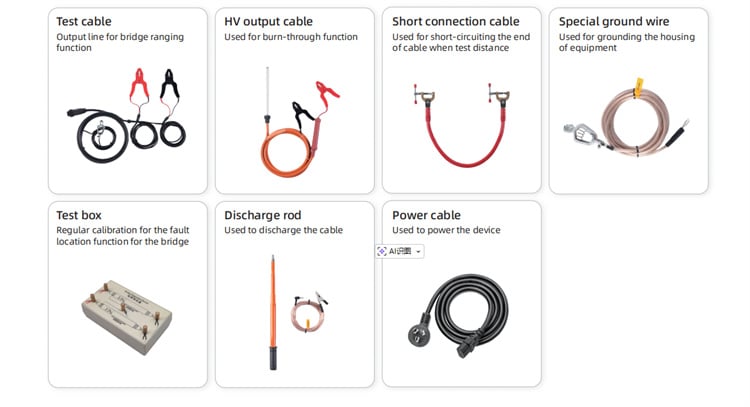

Ứng dụng

· Gặp sự cố trong khi các công nghệ dựa trên phản xạ TDR không hoạt động hiệu quả

· Gặp sự cố có điện trở cao cần đốt xuyên để dễ xác định vị trí hơn

· Muốn xem trực tiếp khoảng cách đến sự cố mà không cần phân tích dạng sóng

· Xác định sơ bộ vị trí sự cố lớp vỏ bọc của cáp
