Cyfrowy most LB4-60A i palnik wysokiego napięcia do lokalizacji uszkodzeń kabli

LB4/60A to bardzo dokładny mostek wysokonapięciowy przeznaczony do wstępnego lokalizowania uszkodzeń kabli. Wbudowano w niego funkcję spalania przy napięciu do 60 kV, co ułatwia lokalizację uszkodzeń o wysokiej rezystancji.

Dlaczego potrzebujesz mostka wysokonapięciowego, skoro masz prelokalizację opartą na technologii ARM?

Ponieważ wykrywa uszkodzenia tam, gdzie technologie oparte na idealnych odbiciach mają ograniczenia, na przykład na długich kabelach, takich jak podwodne kable.

· Technologie oparte na odbiciach TDR generują bardzo duże odbicia w przypadku kabli połączonych krzyżowo, co uniemożliwia pomiar na większych odległościach.

· Pomiar odbić opiera się na pomiarze impedancji, podczas gdy LB4-60A mierzy rezystancję. Wartości rezystancji i impedancji mogą być zupełnie różne, mimo że mają ten sam powód.

· Główne charakterystyki odbicia fali izolacji w kablu niskonapięciowym są słabe, co utrudnia uzyskanie skutecznego odbicia TDR.

Cechy

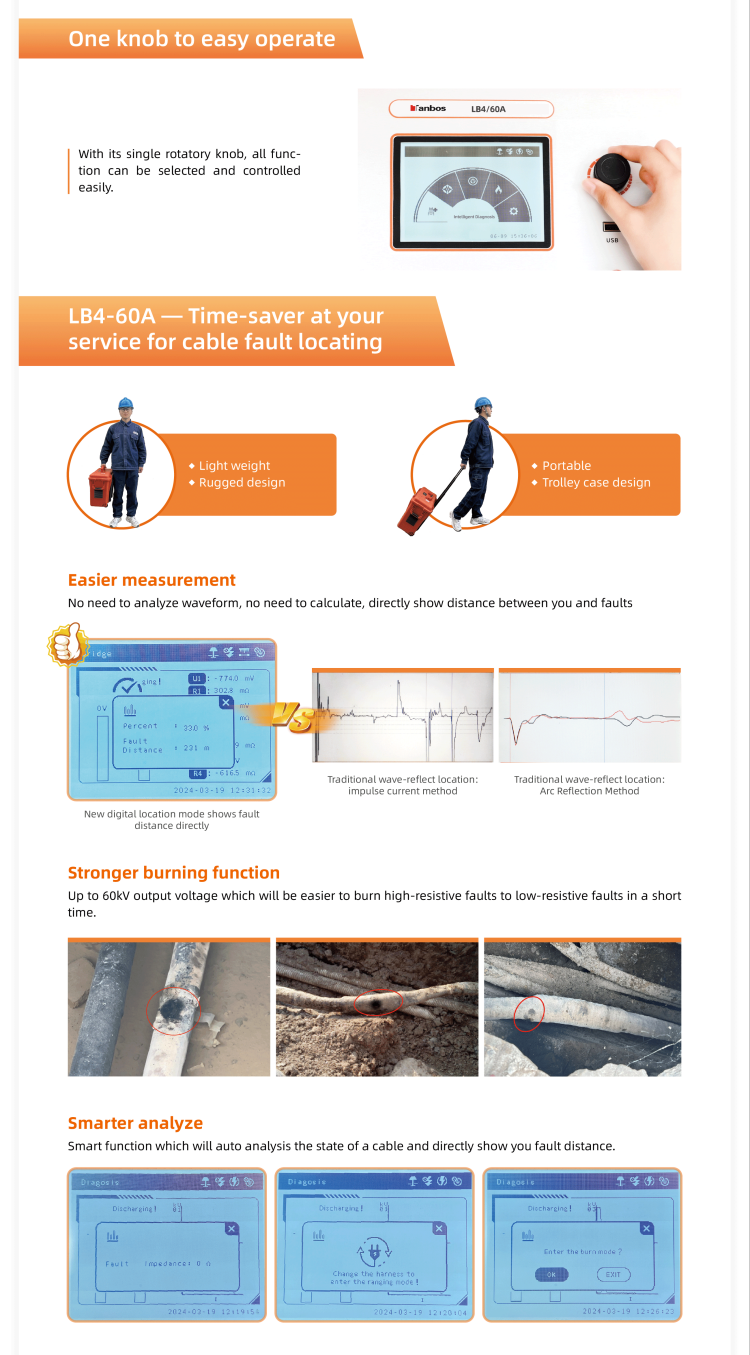

Jeden pokrętło do łatwej obsługi

Dzięki pojedynczemu obrotowemu pokrętłu wszystkie funkcje można łatwo wybrać i kontrolować.

LB4/60A — oszczędzający czas pomocnik w lokalizowaniu uszkodzeń kabli

· Mała masa

· Wytrzymałej konstrukcji

· Przenośny

· Projekt walizki na kółkach

Łatwiejsze pomiary

Nie ma potrzeby analizowania przebiegu sygnału ani wykonywania obliczeń – odległość do uszkodzenia jest wyświetlana bezpośrednio.

Silniejsza funkcja spalania

Napięcie wyjściowe do 60 kV, co pozwala w krótkim czasie przekształcić uszkodzenia o wysokiej rezystancji w uszkodzenia o niskiej rezystancji.

Inteligentniejsza analiza

Inteligentna funkcja, która automatycznie analizuje stan kabla i wyświetla bezpośrednio odległość do uszkodzenia.

Parametry s

Dane techniczne
Badanie tryb	Tryb inteligentnego diagnozowania, tryb mostka, tryb przekroju, tryb spalania
I inteligentny inteligentny tryb diagnostyczny
Funkcja	Automatyczne określanie typu usterki, zalecanie metody testu, przewodzenie do trybu spalania lub trybu pomiaru odległości
Napięcie wyjściowe	0~60kV CD, polaryzacja ujemna
Tryb spalania
Napięcie wyjściowe	0~60kV CD, polaryzacja ujemna
Prąd zwarcia	400 mA
Moc spalania	20~100%, dostosowywalna
Czas spalania	0~90min, dostosowywalna
Tryb mostkowania
Napięcie wyjściowe	0-4kV DC, dwupolarność
Prąd wyjściowy	750mA
Tryb przekroju
Powierzchnia przekroju kabla	1–9999 mm², regulowalne
Wzmacnianie działania	Operacja CNC, automatyczne wzmacnianie
Zakres testowy	0.001-50km
Zależność zmian napięcia U-t i prądu I-t	Wyświetlanie dwuwymiarowej mapy współrzędnych
Wyświetlanie napięcia i prądu	Wyświetlacz cyfrowy, bez pulpitu nawigacyjnego
Dokładność pozycjonowania	± (0,1 % × L + 1) m (L to całkowita długość kabla)
Wykrywanie uziemienia	Opór kontaktowy między uziemieniem pomiarowym a uziemieniem ochronnym powinien być mniejszy niż 10 Ω
Bezpieczeństwo	Wykrywanie temperatury, automatyczna pętla ochrony, podwójny system uziemienia
Ekran	320*240 LCD, widoczny w słońcu
Przechowywanie danych	Rejestruj dane historyczne w trybie zakresowym, maks. 100 sztuk
Maksymalna moc wyjściowa	400W
Pamięć	32G, port USB
Temperatura pracy	-25°C ~50°C
Temperatura przechowywania	-30°C~60°C
Wilgotność	< 95% bez kondensacji
Zasilacz	AC 100V~240V, 50/60Hz
IP	IP43
Waga	22,3 kg (bez akcesoriów)
Wymiary(D x S x W)	300x460x500mm

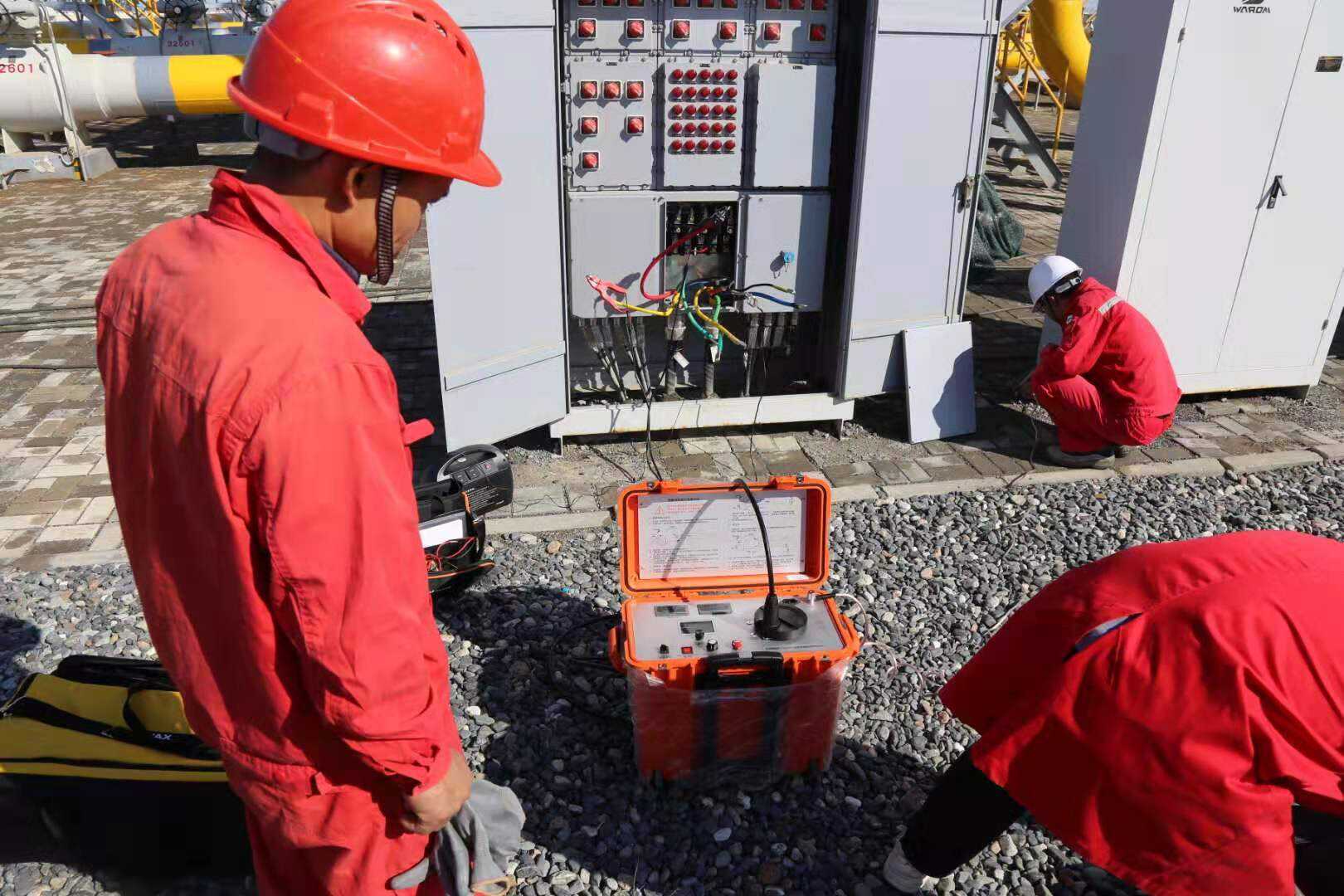

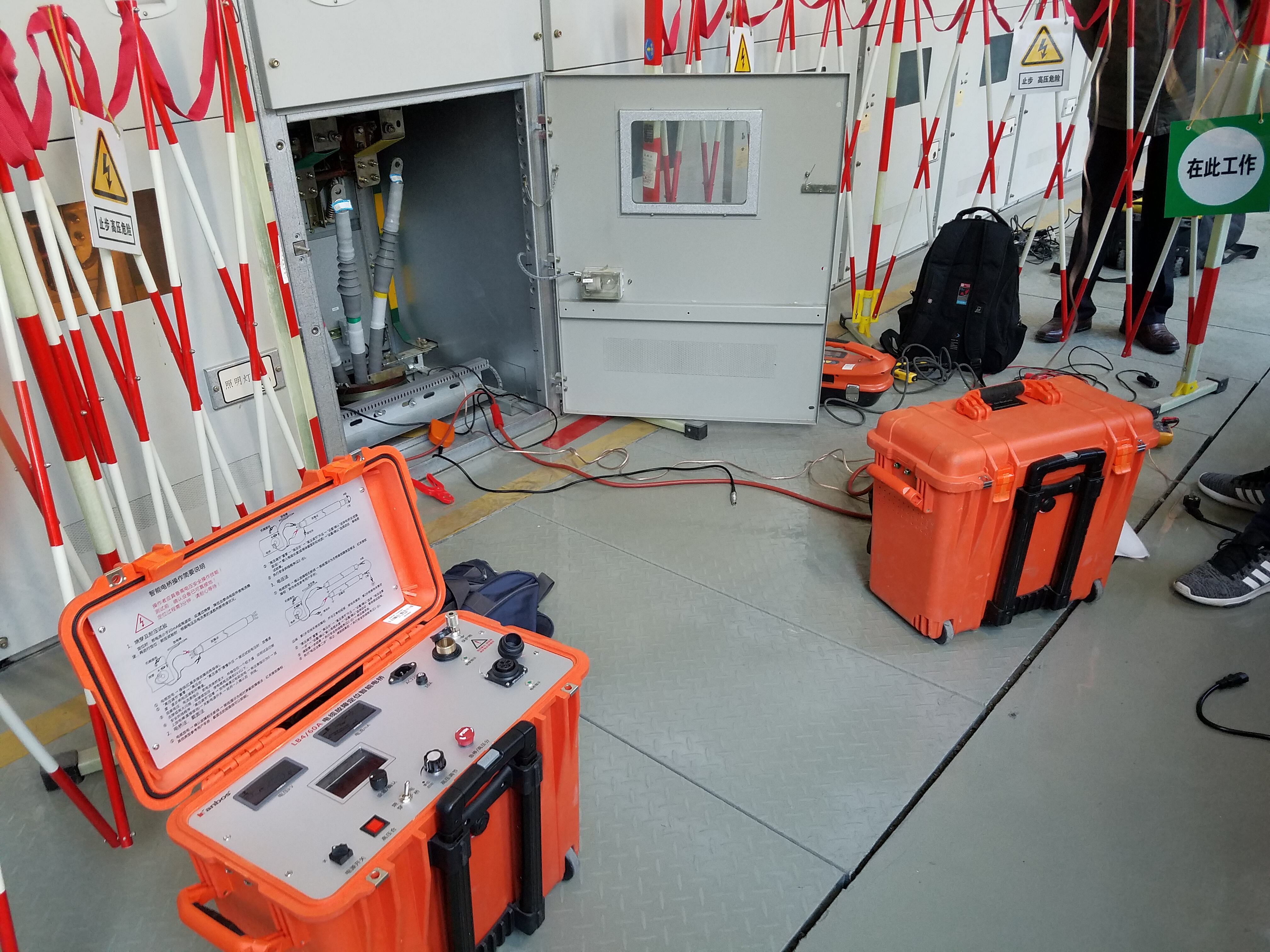

Zastosowania

· Wystąpienie usterek, przy których technologie oparte na odbiciach TDR nie działają skutecznie

· Wystąpienie usterek o wysokim oporze, które wymagają spalenia w celu ułatwienia lokalizacji

· Chcę bezpośrednio zobaczyć odległość do usterki bez konieczności analizy przebiegu falowego

· Wstępna lokalizacja uszkodzenia powłoki kabla
