T8 Przenośny System Lokalizacji Uszkodzeń Kablowych dla Kabli Niskiego Napędu

1. Stosowane do kabel energii o napięciu 220V-11kV
2.Nadmiar (uderzający) 15kV, dostarcza 900J
3.Maksymalna bezpieczność podczas zastosowania
4.Wsparcie metod prelokalizacji LV TDR, ICE i ARM (ARM jest opcjonalne)
5.Lokalizacja magneto-akustyczna
6.każda część może być używana niezależnie

Opis produktu

Wprowadzenie

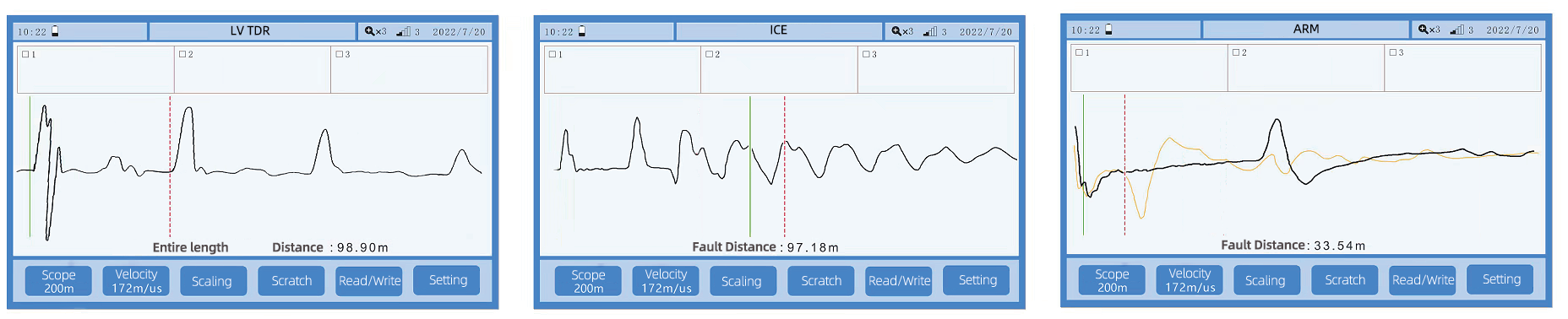

Dzięki podzielonej i wytrzymałej konstrukcji zbudowaliśmy urządzenie T8 tak, aby było jednym z najbardziej przenośnych i najmocniejszych lokalizatorów uszkodzeń kabli na świecie. Zaimplementowaliśmy różne metody reflektometrii w dziedzinie czasu (TDR) do wstępnego lokalizowania uszkodzeń, takie jak TDR niskonapięciowa (LV TDR), metoda odbicia łuku (ARM – opcjonalnie) oraz metoda rozdziału impulsu prądowego (ICE). Przeznaczone do diagnozowania różnych typów uszkodzeń kabli.

Wszystkie elementy mogą być używane niezależnie. Możesz używać wyłącznie modułu TDR do pomiaru długości kabla lub wyłącznie wskaźnika lokalizującego (Pinpointer) do precyzyjnego wykrywania uszkodzenia, gdy już dysponujesz generatorem impulsów.

T8 składa się z trzech części

Generator impulsów do lokalizacji awarii, model LP15/8

Przedwczesny lokalizator uszkodzeń kablowych (TDR), model WL20

Lokalizator punktowy awarii kabla, model PP20

Funkcje

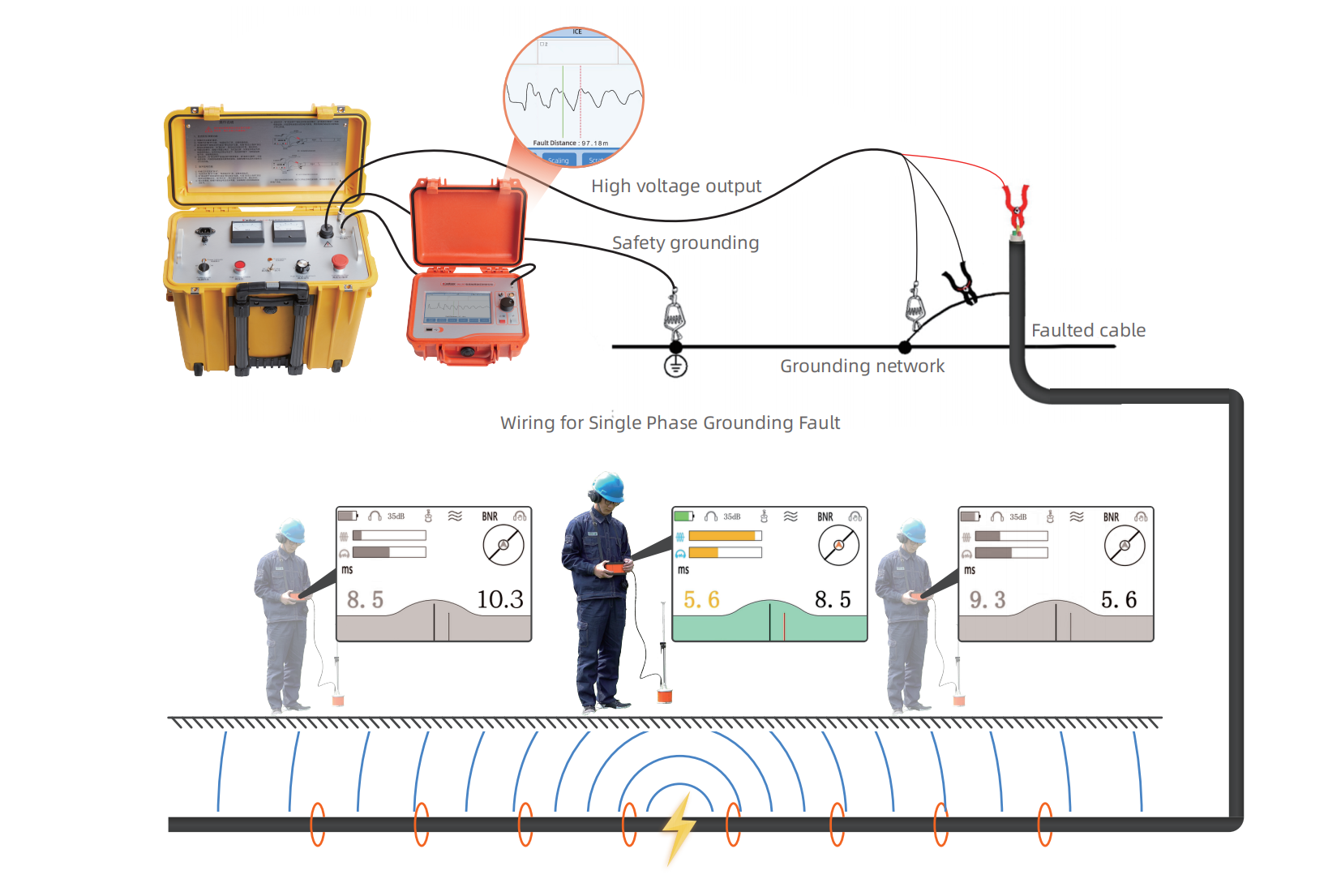

Pracują razem, łatwo używać T8 do lokalizacji awarii w kablu

Work together, easy to use T8 to locate cable faults.jpg

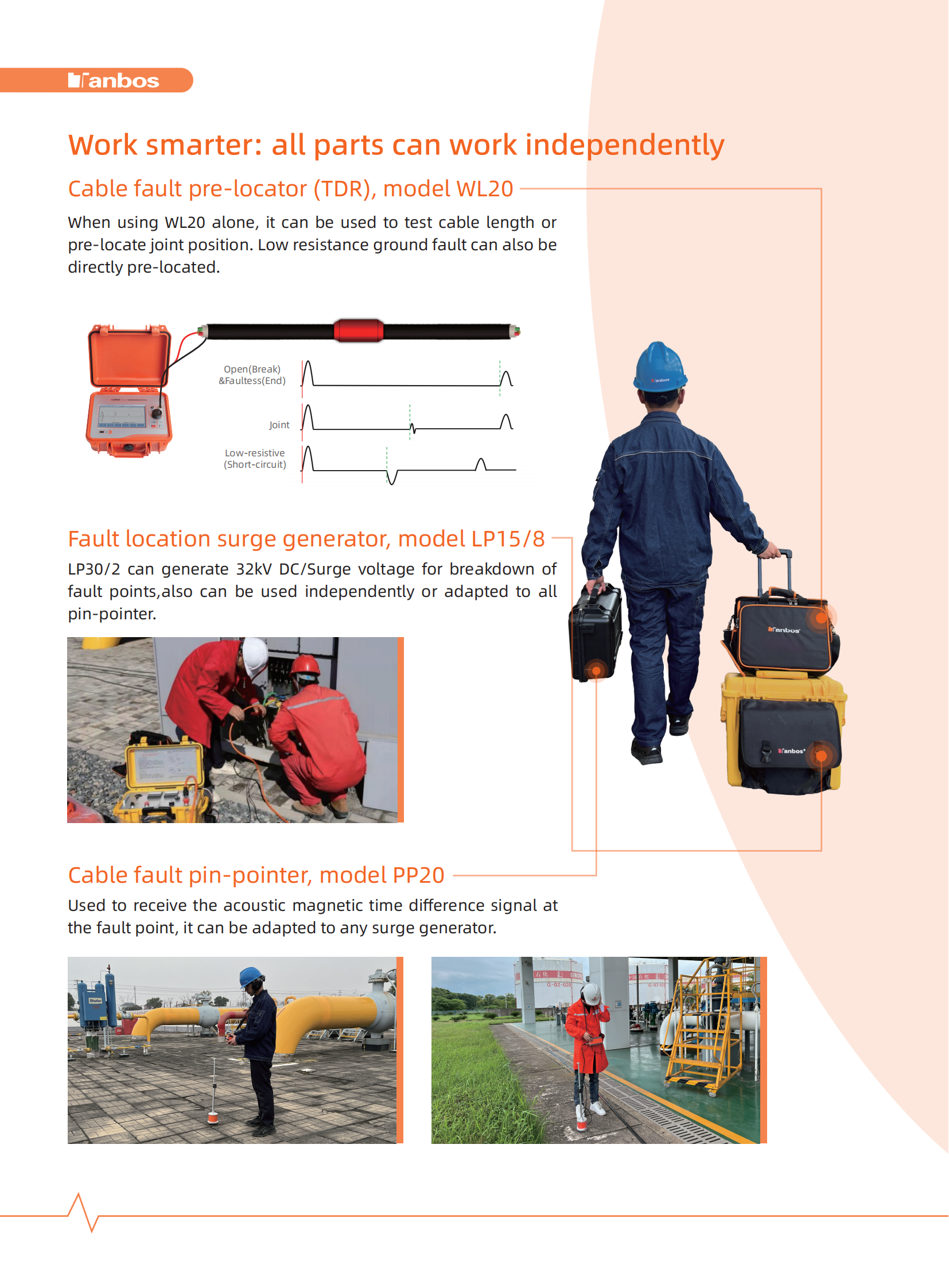

Pracuj mądrzej: wszystkie elementy mogą działać niezależnie

Work smarter all parts can work independently.jpg

Parametry s
Dane techniczne
LP15/8
Wyjście napięcia DC 0-15 kV ciągle dostosowywalne
Maksymalny prąd wyjściowy 30ma
Maksymalna energia rozładowania 900J
Tryb HV Impuls i DC
Okres impulsu Stały 5s
Polarność napięcia wyjściowego Polarność ujemna
Zasilacz AC 220~240V 50/60Hz, 1kVA
Oświetlenie LED Dostarczanie oświetlenia dla ciemnych środowisk
Maksymalna moc wyjściowa 300W
Bezpieczeństwo Wykrywanie temperatury, automatyczna pętla ochronna, podwójny system uziemienia
Temperatura pracy -25℃~ 50℃
Temperatura przechowywania -30℃~ 60℃
Waga 30kg
Rozmiar 500×300×400mm
PP20
Wyświetlacz 3.5 ", TFT kolorowy wyświetlacz, 480 x 320
Podświetlenie PROWADZONY
Zakres dynamiczny Kanał magnetyczny > 99dB; Kanał dźwiękowy > 99dB
Wzmacnianie dźwięku 99dB, wolna regulacja
Czas magnetyczny dźwiękowy 0,1 ms–60 ms, jednoczesne wyświetlanie historii zapisów
Ochrona słuchu Wyciszenie dotykowe, limit natężenia dźwięku
Dokładność pozycjonowania 0,1 m
Funkcja czujników przestrzennych Wskazówki kompasowe, wskazanie kierunku, identyfikacja położenia kabla
Zakres filtrowania Pełny przepust: 100Hz—1500Hz ;Niskopasmowy: 100Hz—400Hz
Średnich częstotliwości: 400Hz—800Hz ;Wysokopasmowy: 800Hz—1500Hz
Przetwarzanie szumu Inteligentna technologia redukcji tła szumowego
Interfejs Interfejs akustyczny i magnetyczny lokalizacji dźwięku; gniazdo 3.5mm
Zasilacz Bateria litowa DC 7.4V/5200mAh
Ciągły czas pracy ≥ 8h
IP Przyrząd ręczny IP43, Radar IP64
Waga opakowania 5,5kg (wraz z plastikowym obudowaniem)
Rozmiar opakowania (D x S x W) 420×320×150mm
WL20
Napięcie impulsowe 30V
Zakres testowy 20m-100km @ v/2=80m/μs
Dopasowanie prędkości fali 150-300m/us
Szerokość impulsu automatyczna regulacja 70ns-15us
Rozdzielczość 0,1 m
Dokładność w dziedzinie czasu < 50 ppm
Częstotliwość pobierania próbek 200MHz
Impedancja wyjściowa 50Ω
Tryb pracy Metoda LV TDR; metoda ICE; metoda ARM (metoda impulsu wtórnego) – opcjonalnie
Porównanie przebiegówimpulsowych Można porównać do 4 przebiegi
Polarność impulsu Polarność ujemna
Język interfejsu użytkownika Angielski
Import/eksport danych DOZWOLONE
Kursor Z niezależnym podwójnym sterowaniem kursora
Wyświetlacz ekranu 7 ", 800 x 480 kolorowy wyświetlacz z podświetleniem LED
Jasność ekranu ekran dotykowy kapacytancji o jasności 800 cd/m² z antyblaskowym pokryciem
Przechowywanie >10000 danych testowych
Interfejs Wtyczka lotnicza, USB2.0
Zużycie energii 3.5W
Zasilacz Akumulator litowo-jonowy, 7,4 V, 5200 mAh, ładowalny
Ciągły czas pracy ≥5h
Waga 3,0 kg
Rozmiar (D x S x W) 270×250×125mm
Wskazówka do Wycinka Błędu Przewodu Podziemnego Tanbos T8 Portable jest w rzeczywistości czymś, co naprawdę powinno być posiadanym przez każdego, kto chce skutecznie i szybko znaleźć przewód, który znajduje się pod ziemią. Tanbos, znany z wysokiej jakości swoich produktów, jest marką rozpoznawaną na rynku, która cieszy się opinią producenta wyrobów premiowych i niezawodnych, a więc T8 nie jest wyjątkiem. Dzięki temu, że urządzenie jest przenośne, można je łatwo przenosić z jednego miejsca do drugiego. To sprawia, że T8 jest idealnym rozwiązaniem dla profesjonalistów, którzy muszą precyzyjnie lokalizować przewody w różnych warunkach. Urządzenie jest lekkie, intuicyjne w obsłudze i oferuje dokładne wyniki w ciągu kilku chwil. T8 wyposażony jest w zaawansowaną technologię, która pozwala szybko i dokładnie identyfikować uszkodzenia przewodów. Działa ono poprzez kombinację dźwięku i sygnałów, które efektywnie wykrywają uszkodzenia w przewodach podziemnych. Produkt jest pięknie zaprojektowany z nadajnikiem, który efektywnie wysyła sygnały przez przewód, pozwalając użytkownikowi śledzić jego trasę i lokalizować wszelkie usterki. Aparat wyposażony jest również w wyświetlacza LCD o wysokiej rozdzielczości, który pokazuje kluczowe informacje, takie jak odległość do usterki, rodzaj usterki i bieżący stan usterki. Ponadto ma on dostosowywalne ustawienia, które pozwalają użytkownikowi dostosować poziom sygnału do konkretnych potrzeb. T8 jest projektowany do pracy z różnymi rodzajami przewodów, w tym przewodami energetycznymi, telekomunikacyjnymi i sterującymi. Obsługuje zarówno częstotliwości 50Hz, jak i 60Hz, co oznacza, że może działać w różnych środowiskach. T8 został również zaprojektowany do długotrwałego użytku dzięki swojej solidnej budowie i łatwej obsłudze. Wykonany z najwyższej jakości materiałów, jest zdolny do wytrzymywania surowych warunków środowiskowych. Jest również wspierany przez kompleksową gwarancję, która daje użytkownikom spokój ducha, że mogą liczyć na swój Wskaźnik Wycinka Błędu Przewodu Podziemnego Tanbos T8 Portable.

Akcesoria


Przewodnik wyboru

Model T32 T20 T8
Zalety Ultrawiększa energia – wbudowana jednostka stabilizacji łuku ARM Lekki, przenośny, wysoko zintegrowany Lekki, przenośny, wysoko zintegrowany
Poziom napięcia kabla, dla którego urządzenie jest stosowane Wszystkie Średnie Napięcie Niskie napięcie
Rozmiar SWG (dł. × szer. × wys.) 56 × 62 × 94 cm 50 × 30 × 45 cm 50 × 30 × 45 cm
Waga SWG 88 kg 30kg 30kg
Funkcja Test prądu stałego z wykorzystaniem TDR i impulsów przebicia do lokalizacji wstępnej Test prądu stałego z wykorzystaniem TDR i impulsów przebicia do lokalizacji wstępnej Test prądu stałego z wykorzystaniem TDR i impulsów przebicia do lokalizacji wstępnej
Test prądu stałego 32 kV 32 kV 15kV
Impulsy przebicia 32 kV; 2048 J 32 kV; 1024 J 15 kV; 900 J
Czas interwału 5 s, stały 5 s, stały 5 s, stały
Lokalizacja wstępna z wykorzystaniem TDR LV TDR, SIL, ARM LV TDR, SIL, ARM (ARM wymaga rozbudowy) LV TDR, SIL, ARM (ARM wymaga rozbudowy)
Zakres pomiarowy 0-100KM 0-100KM 0-100KM
Generowanie impulsu Bipolarny Bipolarny Bipolarny
Amplituda impulsu 50V 30V 30V
Szerokość impulsu 70 ns–15 µs 70 ns–15 µs 70 ns–15 µs
Wskaźnik danych 400MHz 200MHz 200MHz
Prędkość propagacji 100–300 m/µs 00–300 m/µs 00–300 m/µs
Rozdzielczość 0,4 m 0,4 m 0,4 m
