Sistema ng Pagluluok ng mga Problema sa Kable na Portable T8 Para sa Mababang Boltiyajeng Kableng

1.Inilapat sa 220V-11kV kable ng kuryente
2. Pagtaas (tumutugtog) 15kV, nagbibigay ng 900J
3. Pinakamataas na kaligtasan habang ginagamit
4. Suporta sa LV TDR, ICE at mga paraan ng ARM prelocation (opsyonal ang ARM)
5. Paghahanap ng magnetic-acoustic
6. Bawat parte ay maaaring gamitin nang isa-isa

Paglalarawan ng Produkto

Panimula

Sa pamamagitan ng hiwa-hiwalay at matatag na disenyo, ginawa namin ang T8 bilang isa sa pinakaportable at pinakamalakas na cable fault locator sa buong mundo. Isinama namin ang iba't ibang paraan ng time-domain reflectometer (TDR) upang ma-pre-locate ang mga kawalan, tulad ng LV (low-voltage) TDR, Arc Reflection Method (ARM, opsyonal), at Impulse Current Decoupling method (ICE), para sa maraming uri ng kawalan sa kable.

Maaaring gamitin nang hiwalay ang lahat ng bahagi. Maaari mong gamitin lamang ang aming bahagi ng TDR upang subukan ang haba ng isang kable, o maaari mong gamitin lamang ang Pinpointer upang lokalin ang isang kawalan habang mayroon ka nang surge generator.

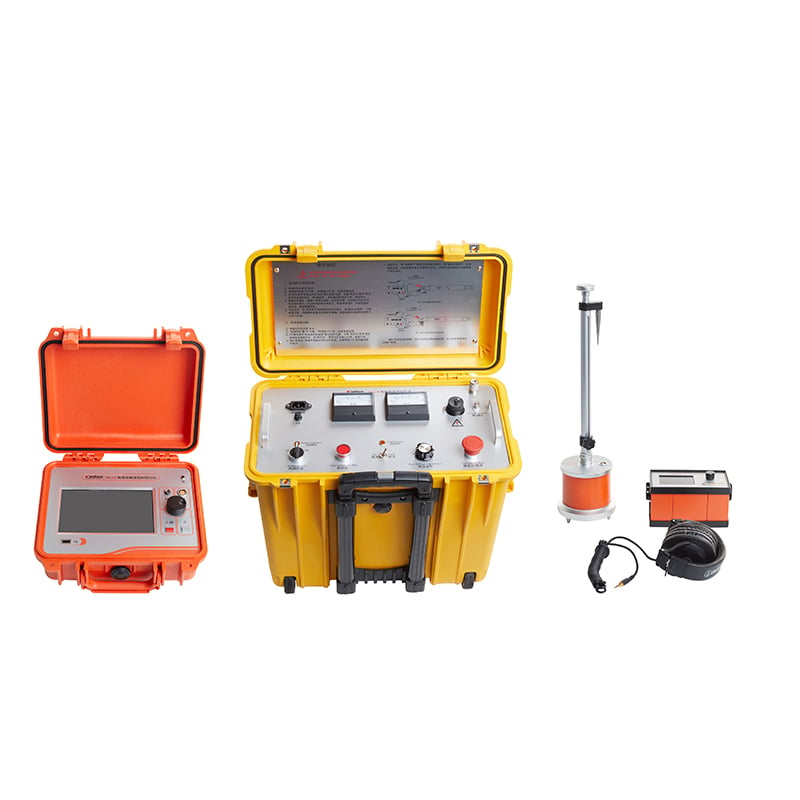

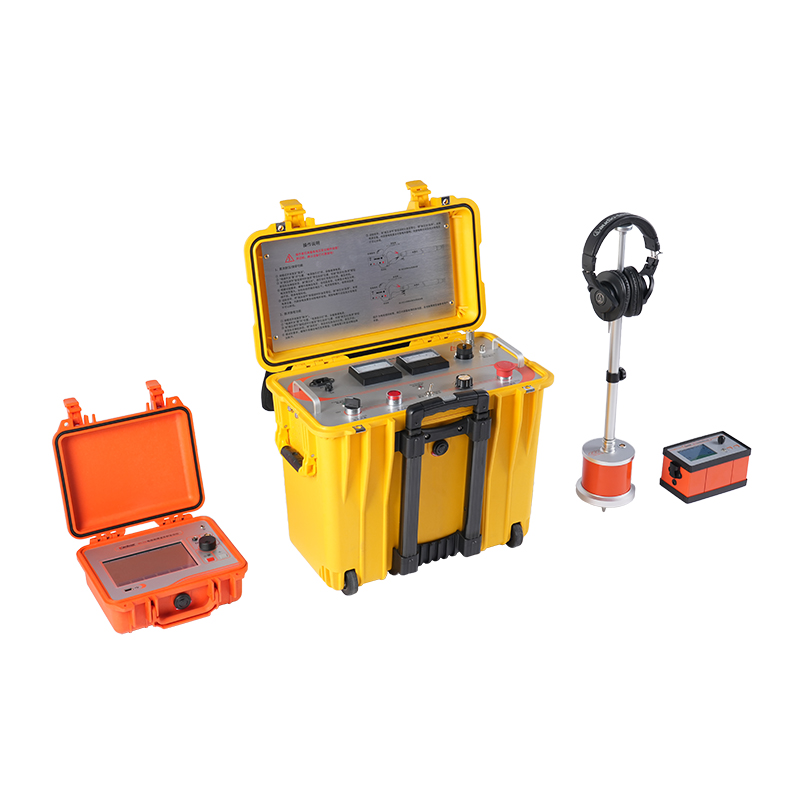

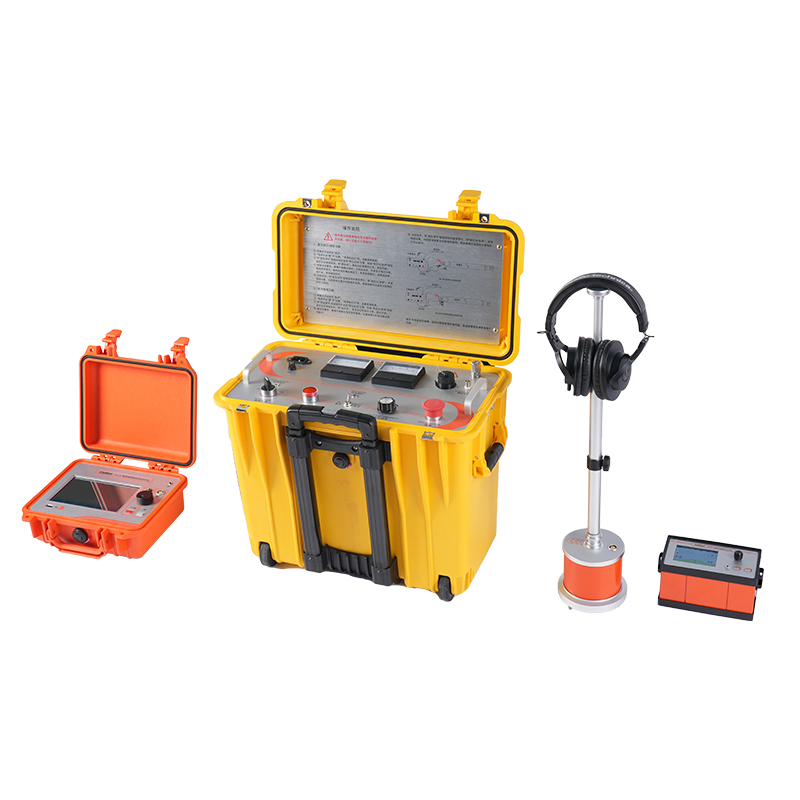

Binubuo ang T8 ng tatlong parte

Fault location surge generator, modelo LP15/8

Pre-lokador ng kaso ng kable (TDR), modelo WL20

Cable fault pin-pointer, model PP20

Mga Tampok

Magtrabaho nang magkasama, madali ang paggamit ng T8 upang hanapin ang mga sugat sa kable

Work together, easy to use T8 to locate cable faults.jpg

Magtrabaho nang mas matalino: Ang lahat ng bahagi ay maaaring gumana nang hiwalay

Work smarter all parts can work independently.jpg

Parametro s
Teknikal na datos
LP15/8
DC Voltage output 0-15 kV tulad ng maaaring ipabago
Maximum na Output Current 30mA
Pinakamataas na enerhiya sa pagpaputok 900J
HV mode Impulsyon at DC
Panahon ng impulse Tinigil na 5s
Polaridad ng output voltage Negative polarity
Supply ng Kuryente AC 220~240V 50/60Hz, 1kVA
LED Pag-iilaw Paggamit ng ilaw sa mga madilim na kapaligiran
Maximum na output na kapangyarihan 300W
Kaligtasan Pagdedetekta ng temperatura, awtomatikong proteksyon na loop, dobleng sistema ng pag-ground
Temperatura ng Operasyon -25℃~ 50℃
Storage temperature -30℃~ 60℃
Timbang 30KG
Sukat 500×300×400mm
PP20
Display 3.5 ", TFT kulay display, 480 x 320
Pag-iilaw ng likod LED
Dynamic range Kanal ng magnetismo > 99dB; Kanal ng tunog > 99dB
Pagpapalakas akustiko 99dB, libreng pag-adjust
Oras ng akustikong magnetismo 0.1ms—60ms, pangkalahatang display ng mga nakaraang rekord
Paggamot sa pagsunod-sunod Habol na pagtitiis ng tunog, hangganan ng lakas ng tunog
Katumpakan ng posisyon 0.1m
Kabuhayan ng paghahangad Paanyong pamumuna, patakaran ng direksyon, pagkilala sa posisyon ng kable
Filtering range Buong pas: 100Hz—1500Hz ;Low-pass: 100Hz—400Hz
Band-pass: 400Hz—800Hz ;High-pass: 800Hz—1500Hz
Paggamit ng ruido Teknolohiyang pang-reduksyon ng intelihenteng ruido sa likod
Interface Akustik at magnetikong pagsasabuhay at interface ng audio; 3.5mm jack
Supply ng Kuryente Baterya ng lithium 7.4V/5200mAh
Continuous working time ≥8h
IP Handset IP43, Radar IP64
Timbang ng pag-iimpake 5.5kg (kabilang ang plastik na kaso)
Laki ng Paking (L x W x H) 420×320×150mm
WL20
Impulse voltage 30v
Range ng pagsusuri 20m-100km @ v/2=80m/μs
Pagsasayos ng bilis ng alon 150-300m/us
Pahaba ng impuls 70ns-15us pagsasayos awtomatiko
Resolusyon 0.1m
Katiyakan ng domain ng panahon < 50 ppm
Bilis ng sampling 200MHz
Output impedance 50Ω
Paraan ng Paggawa Paraan ng LV TDR; Paraan ng ICE; Paraan ng ARM (sekondaryang impulse method) – opsyonal
Pag-uulit ng anyo ng alon Hanggang sa apat na anyo ng alon ang maaaring ikumpara
Impulse polaridad Negative polarity
Wika ng user interface Ingles
Pagsasanay ng datos/pagsasabot Pinapayagan
Kursor May kontrol ng dual cursor na independiyente
Ipakita sa screen 7 ", 800 x 480 LED backlight kulay display
Liwanag ng screen 800 cd/m² anti-glare kapasitibong screen na maaaring bilhin
Pag-iimbak >10000 datos ng pagsubok
Interface Plug para sa aviation, USB2.0
Konsumo ng Kuryente 3.5W
Supply ng Kuryente Lithium battery na 7.4V, 5200mAh, maaaring i-recharge
Continuous working time ≥5h
Timbang 3.0kg
Laki (Haba x Lapad x Taas) 270×250×125mm
Ang Tanbos T8 Portable Underground Cable Fault Finder Indicator Electric Supply Cable Fault Detector ay talagang isang bagay na kailangan ng sinumang maaaring makahanap ng kable nang epektibo at mabilis sa ilalim ng lupa. Ang Tanbos, ang mataas na kalidad ng pamamaraan na ito ay talagang praktikal ay isang pangalan na kilala sa paligid na ito ay kilala para sa paggawa ng mga produktong may taas na kalidad at maaaring magtiwala at kaya ang T8 ay hindi exemption. Dahil sa tunay na pangalan, ang T8 ay portable, ibig sabihin ito ay maaaring dala-dala nang maaga mula sa isang lugar patungo sa isa pang lugar. Ito ay madaling gawin ito upang maging isang solusyon na talagang pinakamahusay para sa mga eksperto na dapat hanapin ang kable sa isang bilog na tunay. Ang sistema ay maliwanag, madaling gamitin, at maaaring magbigay ng accurate na resulta lamang sa isang maikling panahon. Ang T8 ay may advanced na teknolohiya na nagpapahintulot sa makita ang mga problema sa kable nang mabilis at wasto. Ito ay gumagana sa pamamagitan ng kombinasyon ng tunog at signal na maaaring makilala ang mga problema sa mga modernong kable na nakatago sa ilalim ng lupa. Ang produkto ay maganda ang disenyo kasama ang transmitter na maaaring magpadala ng mga signal sa pamamagitan ng kable, pumapayag sa gumagamit na makita ang anyo at direksyon ng kable at i-identify ang anumang mga problema. Kasama sa device ay isang LCD display na nagpapakita ng high-resolution na impormasyon tulad ng distansya sa problema, uri ng problema, at presensya ng problema. Ito ay may adjustable na output na nagbibigay-daan sa gumagamit na i-set ang tamang antas na apropiado sa mga partikular na kinakailangan. Ang T8 ay disenyo para sa isang larawan ng mga kable, kabilang ang mga kable ng enerhiya, komunikasyon, at kontrol. Ang halaga nito ay suportado sa parehong 50Hz at 60Hz na frekwensiya upang siguraduhing maaari itong gamitin sa iba't ibang mga kapaligiran. Ang T8 ay dinisenyo upang mabuhay habang may mataas na katigasan at teknolohiya na madaling gamitin. Ang mga ito ay ginawa sa top-quality na materyales at disenyo upang tumanggap ng malubhang kondisyon na maaaring makita sa kapaligiran. Itong hahanapin ang suporta sa pamamagitan ng isang comprehensive na warranty na nagbibigay-diin sa mga gumagamit na sila ay maaaring tiyakang maaaring magtitiwala sa kanilang Tanbos T8 Portable Underground Cable Fault Finder Indicator Electric Supply Cable Fault Detector.

Mga Aksesorya


Gabay sa pagpili

Modelo T32 T20 T8
Mga Pakinabang Ultra-malaking enerhiya: Built-in ARM Arc Stabilization Unit Magaan, Portable, Mataas na Integrasyon Magaan, Portable, Mataas na Integrasyon
Antas ng Voltage ng Applikableng Cable Lahat Katamtamang Boltiyah Low voltage
Sukat ng SWG (L*W*H) 56x62x94 cm 50x30x45 cm 50x30x45 cm
Timbang ng SWG 88KG 30KG 30KG
Pangunahing Gamit Pagsusuri sa DC, Pagtaas ng Voltage, Prelokasyon gamit ang TDR Pagsusuri sa DC, Pagtaas ng Voltage, Prelokasyon gamit ang TDR Pagsusuri sa DC, Pagtaas ng Voltage, Prelokasyon gamit ang TDR
Pagsusuri sa DC 32 kV 32 kV 15KV
Pagtaas ng Voltage 32 kV; 2048 J 32 kV; 1024 J 15 kV; 900 J
Panahon sa Pagitan 5 s, nakafixed 5 s, nakafixed 5 s, nakafixed
Prelokasyon gamit ang TDR LV TDR, ICE, ARM LV TDR, ICE, ARM (kailangan palawakin ang ARM) LV TDR, ICE, ARM (kailangan palawakin ang ARM)
Paghawak ng sukat 0-100KM 0-100KM 0-100KM
Pagbubuo ng pulso Bipolar Bipolar Bipolar
Amplitud ng pulso 50V 30v 30v
Luwalhati ng Pulso 70 ns–15 μs 70 ns–15 μs 70 ns–15 μs
Rate ng data 400MHz 200MHz 200MHz
Bilis ng propagasyon 100–300 m/μs 00–300 m/μs 00–300 m/μs
Resolusyon 0.4m 0.4m 0.4m
