Opis produktu

Wstęp

Jednostka TBS-1000 integruje TDR, test DC (identyfikacja napięcia resztowego), wielopoziomowe wystrzały impulsowe wysokoczęstotliwościowe łuki (konwersja uszkodzeń) oraz inne funkcje. Sterowane jest za pomocą bezprzewodowego tableta i wyposażone w oprogramowanie Auto Go. Może automatycznie wykonywać aktywną testowanie impulsowe i wstępne lokalizację przelotnych uszkodzeń, rzeeczywiście realizując inteligencję testowania uszkodzeń i integrację urządzenia.

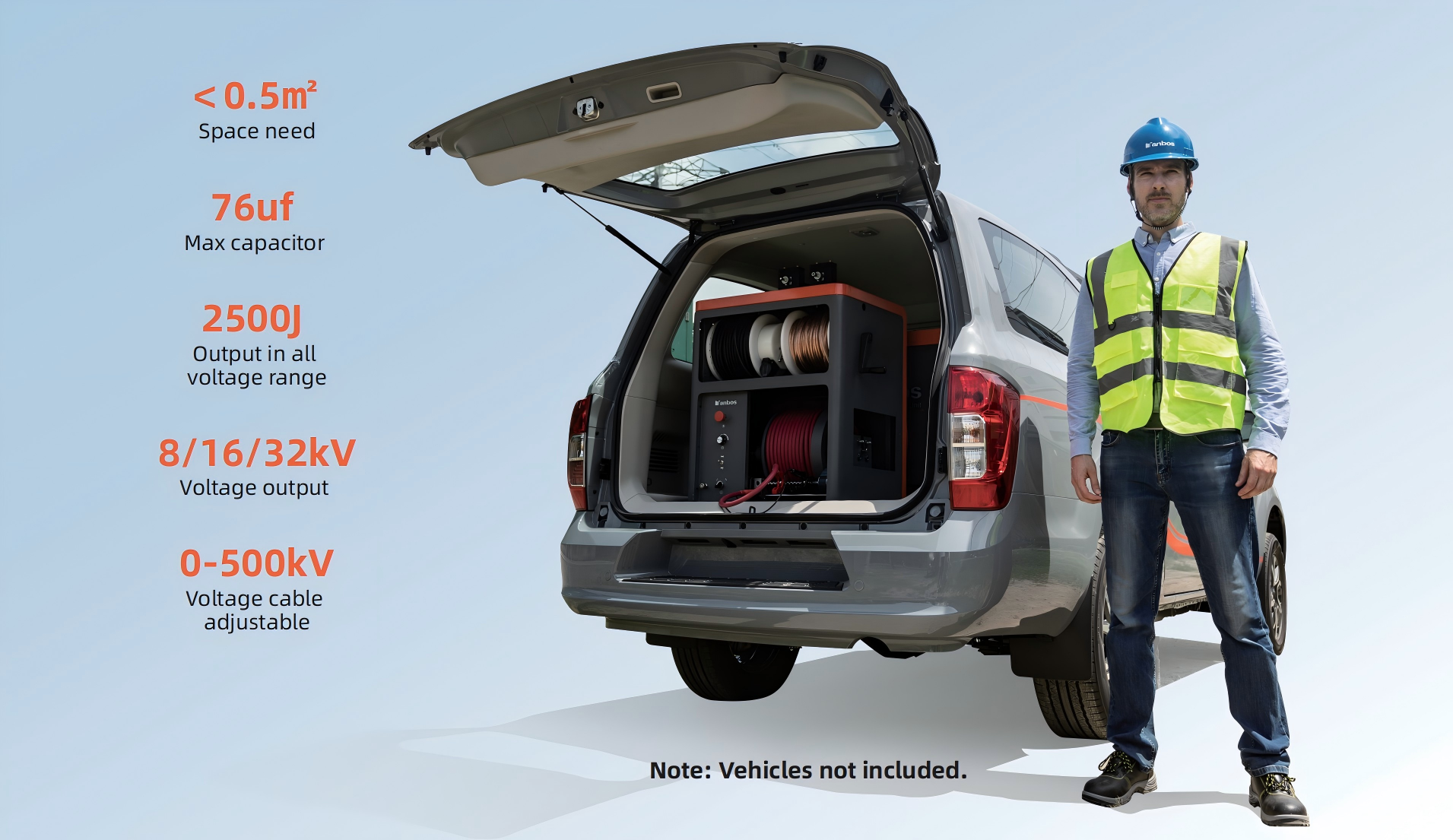

TBS-1000手册-20250421 - 客户修改_01(1)(1).png

Charakterystyka

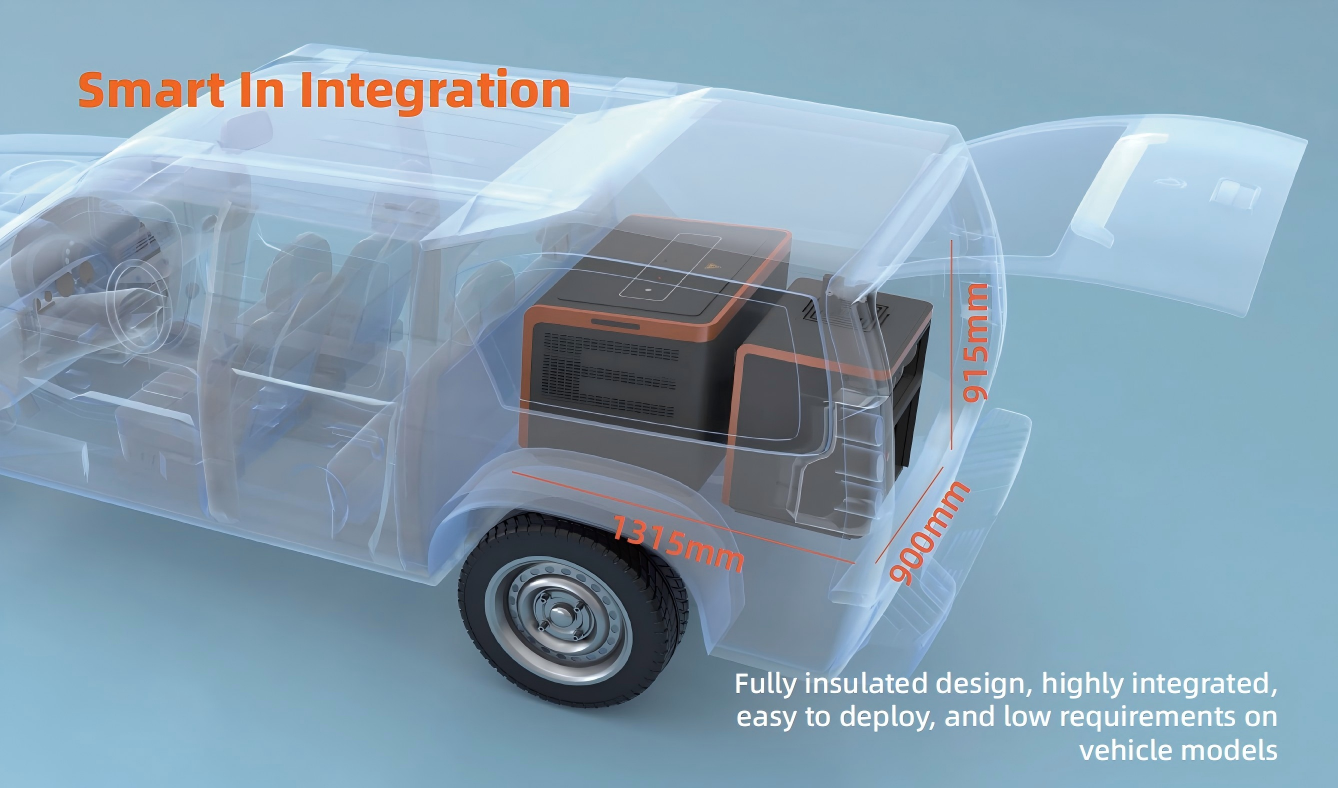

Smart In Integration

Pełny projekt izolacyjny, wysoko zintegrowany, łatwe w wdrożeniu i niskie wymagania co do modele pojazdów

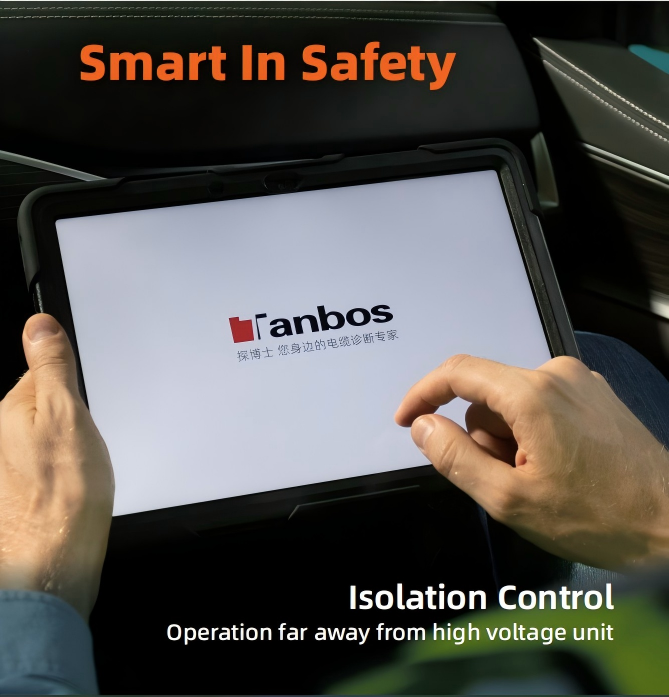

Mądry w Zabezpieczeniach

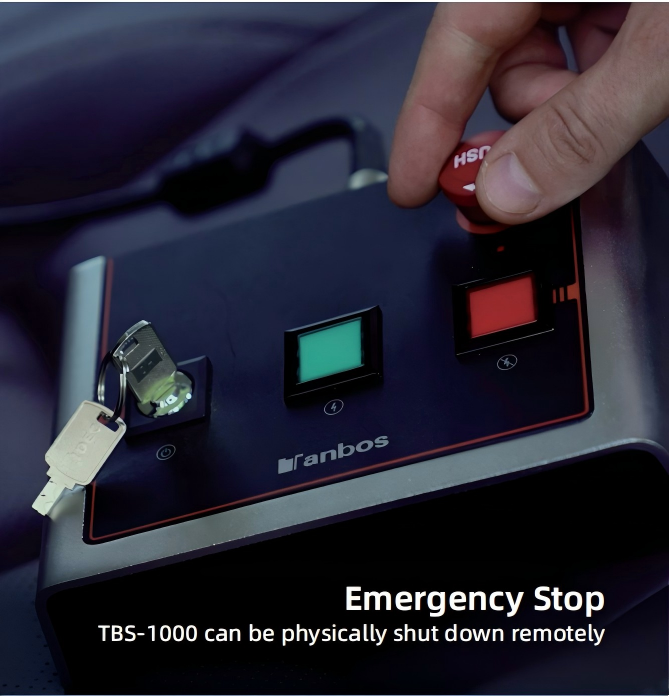

Kontrola Izolacji Zatrzymanie awaryjne

Operacja z daleka od jednostki wysokiego napięcia TBS-1000 może być fizycznie wyłączona zdalnie

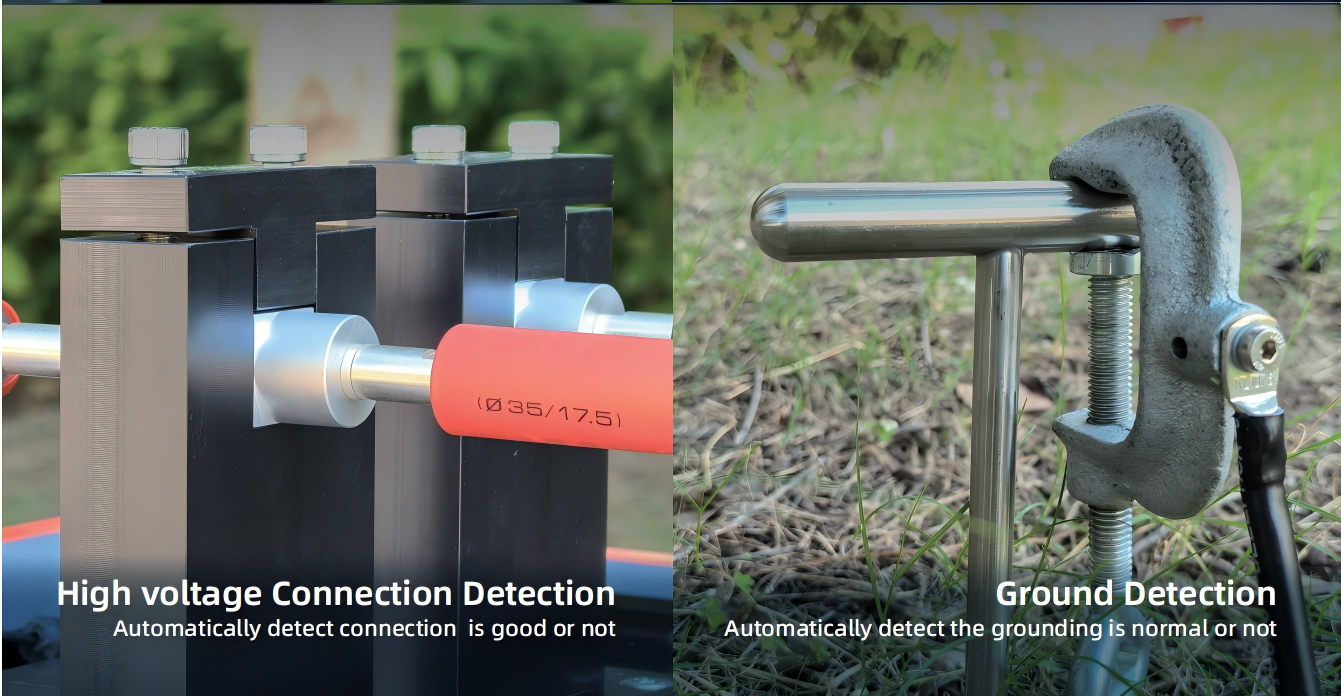

Wykrywanie Połączeń Wysokim Napięciem Wykrywanie Ziemi

Automatyczne wykrywanie, czy połączenie jest dobre czy nie. Automatyczne wykrywanie, czy ziemienie jest normalne czy nie.

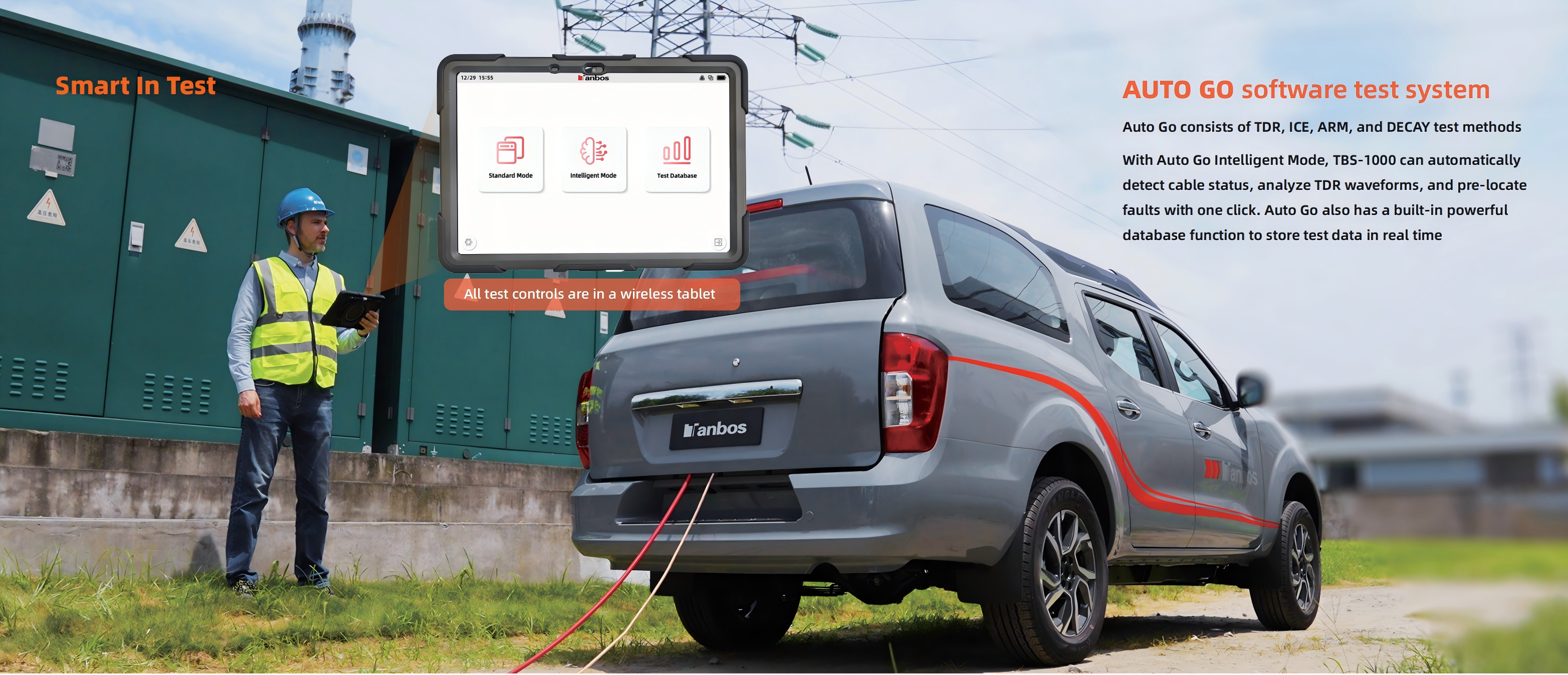

Smartowy Test

System testowy oprogramowania AUTO GO

Auto Go składa się z metod testowych TDR, ICE, ARM oraz DECAY
Dzięki trybowi inteligentnemu Auto Go, urządzenie TBS-1000 może automatycznie wykryj status kabla, analizuj fale TDR i wstępnie lokalizuj uszkodzenia jednym kliknięciem. Auto Go ma również wbudowaną potężną funkcję bazy danych do przechowywania danych testowych w czasie rzeczywistym

Funkcja Smart In

Parametry s

DANE TECHNICZNE CZĘŚCI WYSOKIEGO NAPIĘCIA
Źródło HV DC	test napięciem 0-32 kV DC (DC hipot)
Źródło HV DC	60 mA nominalny prąd ciągły przy 32 kV
Wykrywanie awarii	0-32 kV
Standardowe poziomy przepięć	0… 8 / 0 … 16 / 0 … 32 kV 2,432 / 2,432 / 2,432 J
Prędkość przypływu	Dostosowywalna 3-10 sek., oraz pojedynczy wystrzał
Wbudowane wstępnego położenia	TDR, ARM, ICE, DECAY
Testowanie obudowy	0-32kV
Sposoby komunikacji	Wi-Fi 2.4G
Kontrola	Auto Go APP (wersja Android)
Zakres wykrywania uzziemienia	≥0.5Ω
Ustawienia wykrywania uzziemienia	dostosowywalne 2~10Ω
Dokładność wykrywania przewodnictwa	Lepsza niż 0,2Ω
Zakres wykrywania napięcia krokowego	0,5~200V (szczytowe)
Ustawienie wykrywania napięcia krokowego	0.5~42V(30VAC)
Dokładność wykrywania napięcia kroku	Lepsza niż 0.2V
Temperatura pracy	-20 ~ +45℃
Temperatura przechowywania	-40 ~ +60℃
Waga	180 kg
Zasilanie wejściowe	220V AC, 50/60 Hz, 2kW
Wymiary (D x S x W)	900650703 mm
Klasa ochrony	IP43

DANE TECHNICZNE JEDNOSTKI RADARU I KONTROLKI
Konfiguracja TDR	Fizycznie i funkcyjnie zintegrowane
Kontrola	Komputer tabletowy bezprzewodowy i Pudełko Awaryjnego Zatrzymania
Wyświetlacz	11.5''
Generowanie impulsu	Bipolarny
Amplituda impulsu	50V
Szerokość impulsu	50ns ~10μs
Zakres pomiarowy	0 m - 100 km, przy VOP = 80 m/µs
ProRange	0 -40dB
Rozdzielczość	0,1m (przy 172m/μs)
Dokładność	0,10%
Poziom wzmocnienia	6
Wskaźnik danych	200MHz
Prędkość propagacji	100-300m/μs
Wsparcie wielokrotnego strzału	Tak, 5 śladów awarii HV
Pojemność magazynowania form fali	Nieograniczone
