TBS-1000, Sistemat ng Lokasyon ng Kawad na May Sakit na Magaan at Intelektwal
TBS-1000, Sistemat ng Lokasyon ng Kawad na May Sakit na Magaan at Intelektwal
TBS-1000, Sistemat ng Lokasyon ng Kawad na May Sakit na Magaan at Intelektwal
TBS-1000, Sistemat ng Lokasyon ng Kawad na May Sakit na Magaan at Intelektwal
TBS-1000, Sistemat ng Lokasyon ng Kawad na May Sakit na Magaan at Intelektwal
TBS-1000, Sistemat ng Lokasyon ng Kawad na May Sakit na Magaan at Intelektwal
TBS-1000, Sistemat ng Lokasyon ng Kawad na May Sakit na Magaan at Intelektwal
TBS-1000, Sistemat ng Lokasyon ng Kawad na May Sakit na Magaan at Intelektwal
TBS-1000, Sistemat ng Lokasyon ng Kawad na May Sakit na Magaan at Intelektwal
TBS-1000, Sistemat ng Lokasyon ng Kawad na May Sakit na Magaan at Intelektwal
TBS-1000, Sistemat ng Lokasyon ng Kawad na May Sakit na Magaan at Intelektwal
TBS-1000, Sistemat ng Lokasyon ng Kawad na May Sakit na Magaan at Intelektwal
TBS-1000, Sistemat ng Lokasyon ng Kawad na May Sakit na Magaan at Intelektwal
TBS-1000, Sistemat ng Lokasyon ng Kawad na May Sakit na Magaan at Intelektwal

TBS-1000, Sistemat ng Lokasyon ng Kawad na May Sakit na Magaan at Intelektwal

1.Mga mode ng pagsubok: DC Proof, Surge Pulse (tumutugtog) sa 8/16/32 kV na may lubos na variable na mga sakop ng output sa lahat mga setting ng voltas at pagpapadali ng puno na mataas na enerhiya kapasitibong paglilipat sa lahat ng tatlong takda ng voltas na nagdadala ng hanggang 2,432 Joules. Baryable na Rate ng Paglilipat 6 – 10 segundo bawal ang rate ng paglilipat/thump
2.Maaaring madaliang ipagawa sa mga kotsye
3.May katatagan na TDR, ARM, ICE at DECAY
4.Kontrolado ng isang tablet
5.Puno ng isolasyong disenyo
6.Pinag-iimbak ng matalinong mode at eksperto mode, kopit para sa iba't ibang sitwasyon ng pagsubok
Kumuha ng Quote

Paglalarawan ng Produkto

Video ng Pagpapakilala ng Produkto

Panimula

Walang kailangang kumplikadong pagbabago, walang kailangang mas malaking sasakyan para mailagay ito, at walang kailangang mag-alala sa kapangyarihan. Ang TBS-1000 ay iyong pinakamahusay na kaibigan sa paghahanap ng kawalan ng kable.

Nagpapakombina ng maraming mga tungkulin tulad ng TDR, DC test, impulse discharge, at arcing, at kinokontrol ito ng isang tablet na may Auto Go software. Nag-aalok ito ng mga mode na may kakayahang pang-intelekto/eksperto, awtomatikong nakikilala ang kalagayan ng kable, sinusuri ang waveform, nangunguna sa paglokalisa ng kawalan, at nag-iimbak ng datos.

May output na 8/16/32 kV, enerhiyang 2560 J, bilis ng discharge na 3–10 segundo, at ganap na insulated na disenyo para madaling i-install sa sasakyan—nagpapaguarantee ito ng epektibong at ligtas na paghahanap ng kawalan ng kable.


Mga katangian

Smart In Integration
Buong disenyo na naka-insulate, mabuting integrado, madaliang ihayag, at mababang mga kinakailangan sa modelo ng sasakyan
Matalinong Sa Kaligtasan

Pamamahala ng Paghihiwalay

Paggamit na malayo sa yunit ng mataas na boltahe

Emergency stop

Ang TBS-1000 ay maaaring pansamantalang i-off nang pampisikal nang pambihira


Pagkakaroon ng Deteksiyon sa Koneksyon ng Mataas na Boltahe

Awtomatikong nakikilala kung ang koneksyon ay mabuti o hindi.

Deteksiyon ng Grounding

Awtomatikong nakikilala kung ang grounding ay normal o hindi.


Matalinong Pagsubok
Sistema ng pagsubok ng AUTO GO software
  • Binubuo ng Auto Go ang mga paraan ng pagsubok ng TDR, ICE, ARM, at DECAY
  • Kasama ang Matalinong Mode ng Auto Go, maaaring awtomatiko ang TBS-1000 detekta ang katayuan ng kable, analisa ang mga TDR waveform, at iprehentokasi ang mga problema sa isang klik. Mayroon ding inayos na makapangyayari database function upang imbak ang mga datos ng pagsubok sa real time


Matalinong In Function

Ang Auto Go ay binubuo ng mga paraan sa pagsusuri na TDR, ICE, ARM, at DECAY. Sa Intelligent Mode ng Auto Go, ang TBS-1000 ay maaaring awtomatikong suriin ang kalagayan ng kable, i-analyze ang mga TDR waveform, at gawin ang pre-location ng mga kahinaan nang isang klik lamang. Ang Auto Go ay mayroon ding built-in na malakas na database function upang i-store ang mga datos sa pagsusuri nang real time.


Parameter s

TEKNIKAL NA IMPORMASYON NG MATAAS NA VOLTAGE PART
HV DC source 0-32 kV DC pagsusubok (DC hipot)
60 mA nominal na tuloy-tuloy na corrent sa 32 kV
Pagtuklas ng breakdown 0-32 kV
Pantauhan na antas ng surge 0… 8 / 0 … 16 / 0 … 32 kV, 2,432 / 2,432 / 2,432 J
Bulubundging rate Maaring adjust 3-10 segundo, at isang shot lang
May inayong prelocation TDR, ARM, ICE, DECAY
Pagsusuri ng sheath 0-32kV
Mga paraan ng komunikasyon Wi-Fi 2.4G
KONTROL Auto Go APP(Android na bersyon)
Saklaw ng pagsisiyasat ng paggroung ≥0.5Ω
Pag-set ng pagsisiyasat ng paggroung 2~10Ω ayusin ang pamamaraan
Katumpakan ng pagsisiyasat ng paggroung Mas mahusay sa 0.2Ω
Range ng deteksyon ng step voltage 0.5~200V(peak)
Set ng deteksyon ng step voltage 0.5~42V(30VAC)
Kasagutan ng deteksyon ng voltashe Mas mabuti sa 0.2V
Operating Temperature -20 ~ +45℃
Storage temperature -40 ~ +60℃
Timbang 180Kg
Pangunahing input supply 220V AC, 50/60 Hz, 2kW
Sukat (L x W x H) 900*650*703 mm
Protection Class Ip43



TEKNIKAL NA IMPORMASYON NG UNIT NG PAGSASALIN AT KONTROL
Pagsasaayos ng TDR Fisikal at punong-puno na naiintegrate
Kontrol Wireless tablet computer at Emergency Stop Box
Display 11.5''
Pagbubuo ng pulso Bipolar
Amplitud ng pulso 50V
Luwalhati ng Pulso 50ns ~10μs
Paghawak ng sukat 0 m-100 km, sa VOP = 80 m/µs
ProRange 0 -40dB
Resolusyon 0.1m (sa 172m/μs)
Katumpakan 0.10%
Antas ng gain 6
Rate ng data 200MHz
Bilis ng propagasyon 100-300m/μs
Suporta multishot Oo, 5 HV fault traces,
Kapasidad ng pagsasagawa ng waveform Walang limitasyon

Aplikasyon

Mga Aksesorya

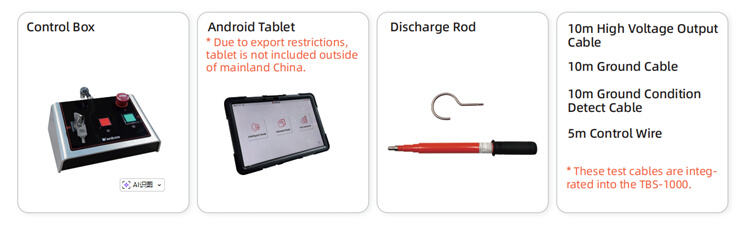

Standard accessories of TBS-1000 cable fault location system.jpg

Mga Pamantayang aksesorya ng sistema ng lokasyon ng kable na TBS-1000

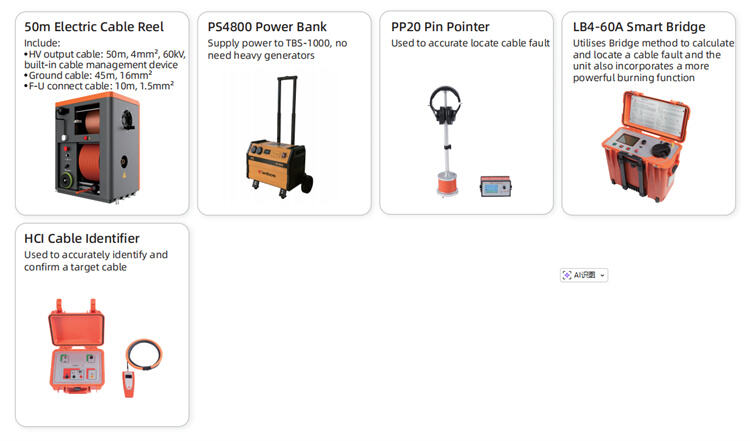

Optional accessories of TBS-1000 cable fault location system.jpg

Mga Opsyonang aksesorya ng sistema ng lokasyon ng kable na TBS-1000
