Báo cáo kiểm tra xác định vị trí sự cố cáp 380V của Công ty TNHH Nhiệt điện Giang Đông Hoa Điện Hàng Châu

I. Chuẩn bị trước khi kiểm tra

II. Quy trình kiểm tra

Bước 1: Xác Định Tính Chất Sự Cố
Điện trở cách điện giữa từng pha được đo bằng máy đo điện trở cách điện cầm tay tại hiện trường, và bản chất sự cố được xác định sơ bộ như sau:

Xác định sơ bộ: Pha A còn nguyên vẹn, trong khi pha B và pha C xuất hiện sự cố điện trở cao.

Bước 2: Xác định trước vị trí sự cố
Phương pháp xung điện áp thấp được sử dụng để kiểm tra pha A (pha tốt) của cáp, như thể hiện trong Hình 1. Chiều dài tổng cộng của cáp được đo là 198 mét. Các phép đo được thực hiện trên pha B và pha C, và khoảng cách đến điểm sự cố được xác định là khoảng 39 mét, như minh họa trong Hình 2. Một mối nối cáp được biết là nằm ở vị trí khoảng 30 mét; do đó, xung điện áp cao được áp dụng trực tiếp nhằm xác định chính xác vị trí sự cố.

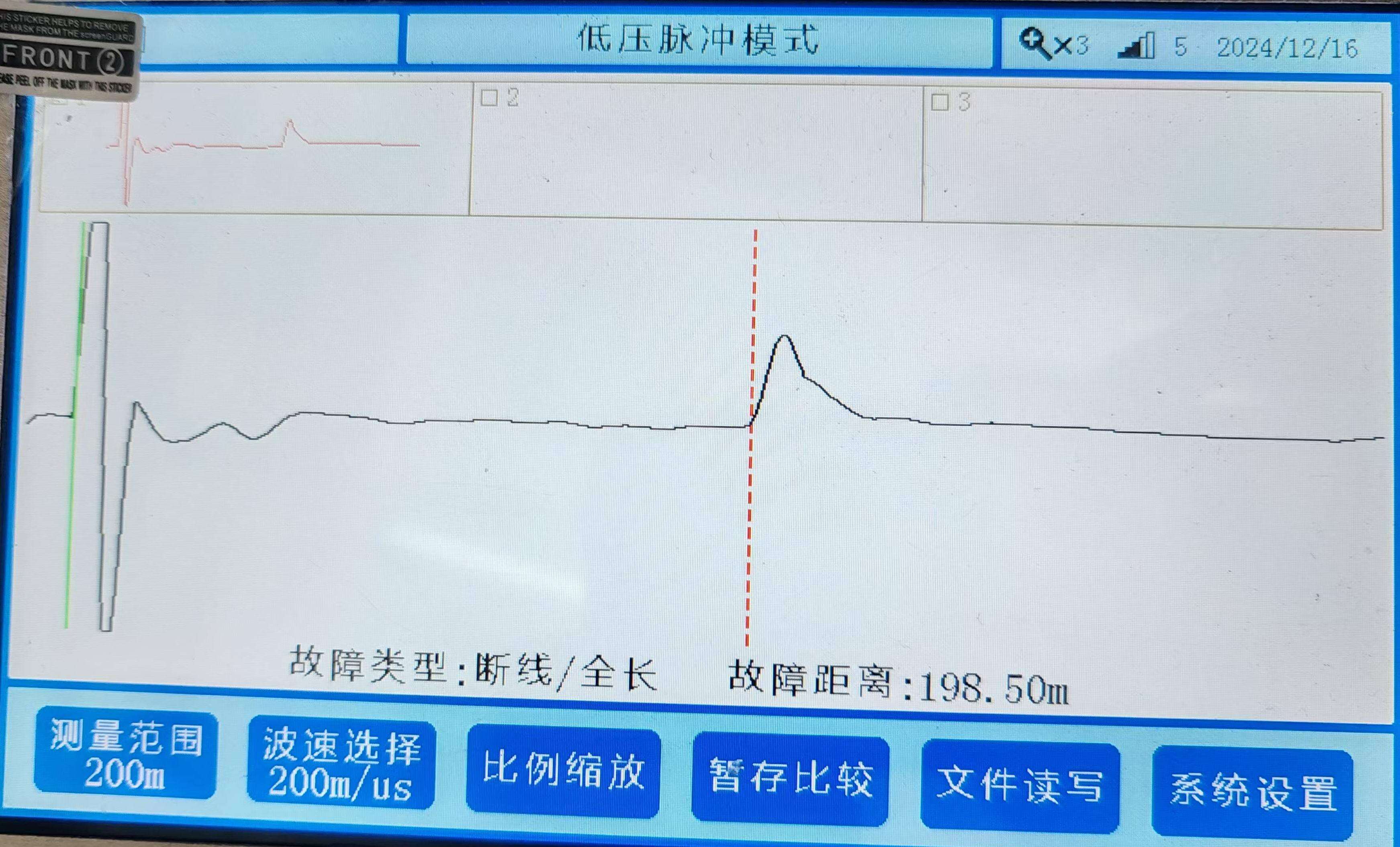

Hình 1. Chiều dài cáp

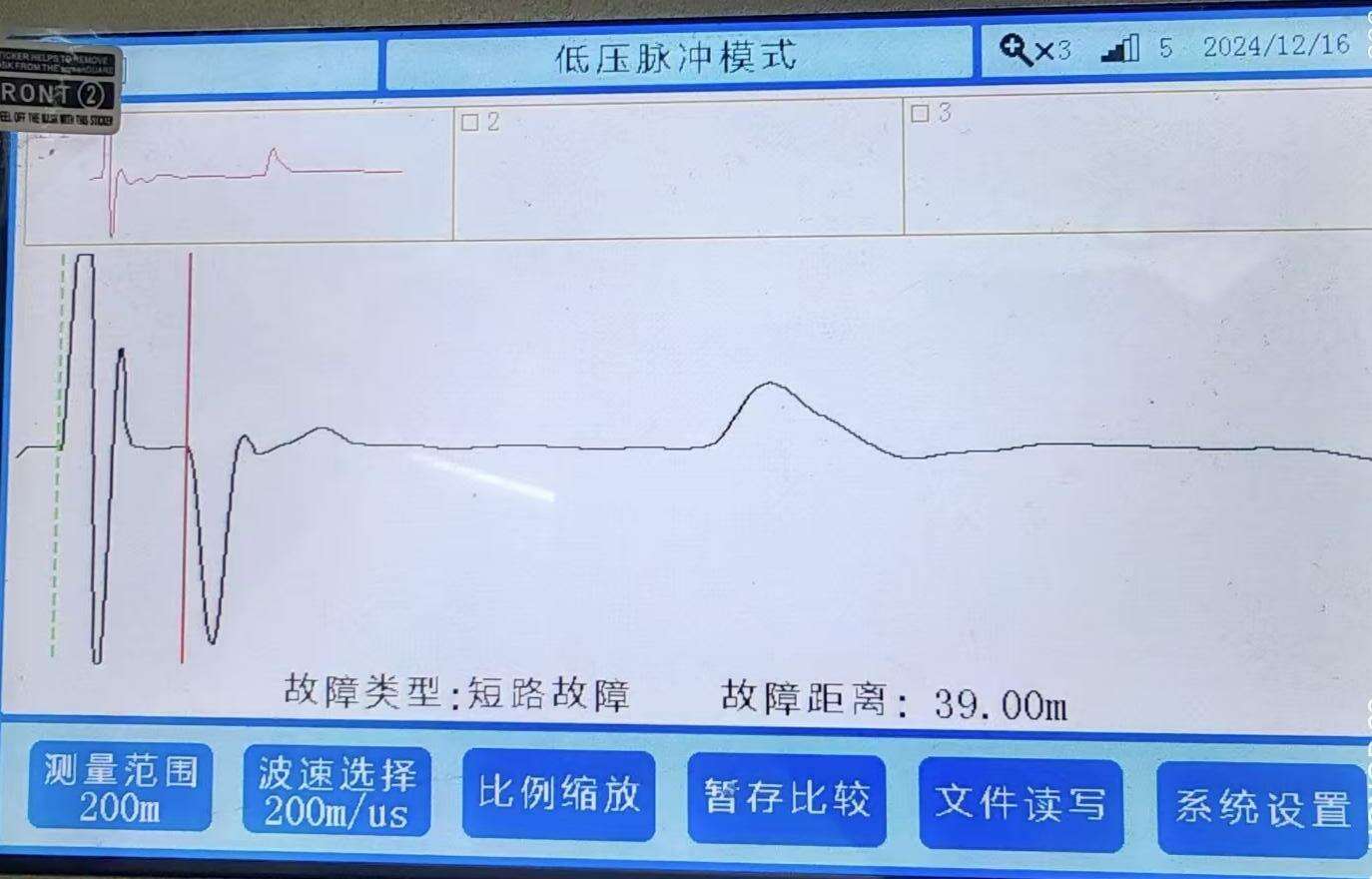

Hình 2. Dạng sóng sự cố điện trở thấp

Bước 3: Thiết bị dò tuyến cáp

Tuyến cáp gần đúng được thể hiện trong Hình 3.

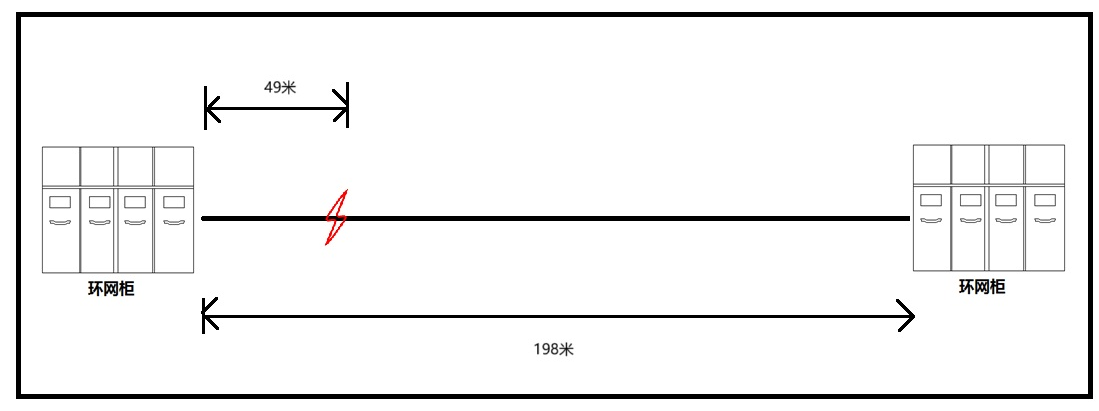

Hình 3. Sơ đồ tuyến cáp

Bước 4: Xác định vị trí sự cố một cách chính xác

Dựa trên tình hình thực tế tại hiện trường, thông tin từ khách hàng và phản hồi từ dạng sóng xung điện áp thấp, xác định có một mối nối trên cáp ở vị trí cách đầu đo 49 mét. Do đó, đã tiến hành ngay việc kiểm tra phóng điện xung để xác định chính xác vị trí sự cố trên đoạn cáp bị lỗi. Sau khi xác nhận lộ trình cáp, đã áp dụng điện áp xung cao áp 8 kV trực tiếp lên cáp. Nhân viên tại hiện trường, đảm bảo an toàn, di chuyển đến vị trí mối nối cáp để thực hiện phát hiện âm thanh. Một tiếng phóng điện rõ ràng đã được phát hiện tại điểm sự cố, như thể hiện trong Hình 4.

Hình 4. Vị trí sự cố

III. Tóm tắt thử nghiệm

1. Trước khi tiến hành kiểm tra sự cố cáp, nên phân tích càng kỹ càng càng tốt môi trường xung quanh và thu thập thông tin về cáp từ khách hàng. Hỏi thăm về bất kỳ công trình xây dựng nào gần đây dọc theo lộ trình cáp cũng như đặc điểm của sự cố cáp.

2. Nếu vị trí sự cố cáp bất thường, ví dụ như sự cố tại mối nối trong trường hợp này khi đường đi rõ ràng, có thể sử dụng phương pháp kiểm tra xung trực tiếp để xác định chính xác vị trí sự cố.

3. Khi xác định sơ bộ vị trí sự cố, chúng ta sử dụng tín hiệu phóng điện tại điểm sự cố để xác định vị trí sự cố. Do đó, nếu điều kiện tại hiện trường cho phép, chúng ta có thể áp dụng nhiều phương pháp xác định sơ bộ khác nhau để xác định vị trí sự cố hoặc tiến hành kiểm tra từ đầu cáp còn lại nhằm xác minh khoảng cách đến vị trí sự cố.
